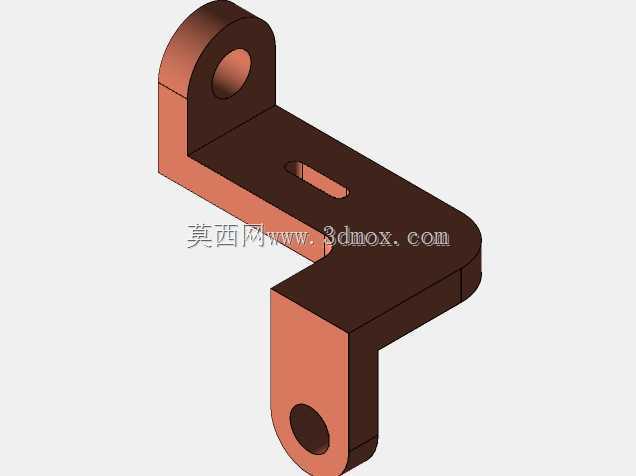

该零件属于典型的空间折弯式连接支撑构件,整体呈Z形弯折布局,两端分别设置同轴通孔耳板,中段板体开设长圆形腰型孔,主要用于设备内部不同高度平面之间的跨距连接、部件固定与位置调节。在自动化产线、检测设备、仪器仪表机架以及小型机电装置中,这类支架常用来安装传感器、限位开关、走线托板或小型气动元件,能够在有限的装配空间内错开干涉面,把被连接件固定到预设的空间位置上。
从实际装配角度看,两端耳板的圆孔用于穿入螺栓或销轴,实现铰接或刚性紧固;中段腰型孔则提供沿孔长方向的调节余量,安装时可先松脱紧固件,沿腰孔方向微调支架或被固定件的位置,待对位完成后再锁紧,降低了机架加工孔位的公差要求,也方便现场调试时补偿累计误差。零件的弯折转角处保留了实体过渡,没有采用薄壁钣金的锐边折弯,整体刚性更好,在承受侧向载荷或频繁振动的工况下不易出现板面翘曲。
建模过程中,先以骨架线确定两端孔中心的空间相对位置、折弯高度以及中段板体的延伸长度,再通过拉伸生成主体块体,随后对孔位、腰型槽和端部圆角进行切除。这种建模顺序便于后续调整跨距与孔位:当设备内部安装边界发生变化时,只需修改骨架尺寸或拉伸参数,即可快速更新整体结构,而不必重新绘制全部草图。端部外轮廓做了圆弧过渡,既减少了装配时的锐边磕碰,也能在一定程度上降低应力集中。
确定安装边界时,需要重点控制三个尺寸方向:两端耳板孔中心的垂直高差决定支架能否跨越下层构件;中段板体的水平长度决定被固定件与基准面的水平距离;耳板厚度与孔径则决定可适配的紧固件规格。腰型孔的长度方向应与实际需要调节的方向保持一致,若调节方向与孔向垂直,腰孔将失去补偿作用。装配时还要注意弯折内侧与相邻管线、杆件之间预留足够间隙,避免在锁紧螺栓后因板面贴合而压伤线缆或干涉运动部件。
结构设计上,该零件没有多余的复杂曲面,加工方式可根据受力需求选择铣削成型或钣金折弯后补强。若用于轻载传感元件固定,可采用板材加工并控制端面平整;若用于承受冲击或支撑较重模块,则宜选用整体铣削件以提高连接刚度。孔位周边的实体厚度应保证螺栓压紧面充足,避免锁紧时出现局部压陷。整体而言,该结构以简单的几何特征实现了跨面连接、位置调节和刚性支撑三项功能,适合在紧凑设备空间内作为通用安装支座使用。
