复古木质船舶舵轮操控结构设计

　　这款舵轮结构的设计，最初是面向小型仿古观光船舶、内河休闲游船的操控系统适配需求展开的，区别于现代钢制液压舵轮的冷硬质感，整体采用仿实木的结构形态，兼顾操控实用性与场景装饰属性。从实际应用场景来看，这类舵轮不仅承担船舶航向操控的核心功能，在航海主题展馆、复古游艇内饰、海事主题商业空间的陈设场景中，也可作为具象的航海文化符号使用，适配多场景的安装与使用需求。

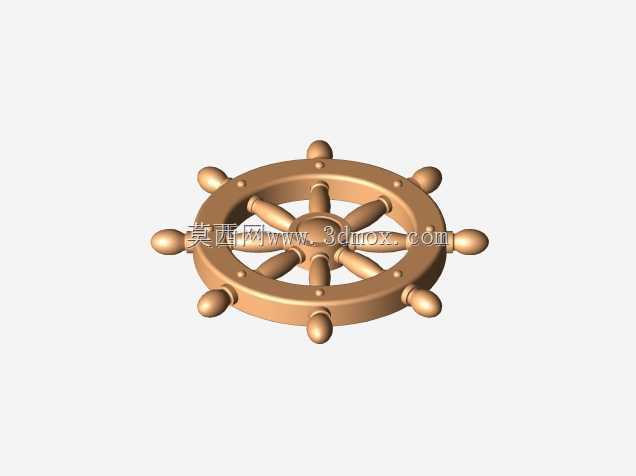

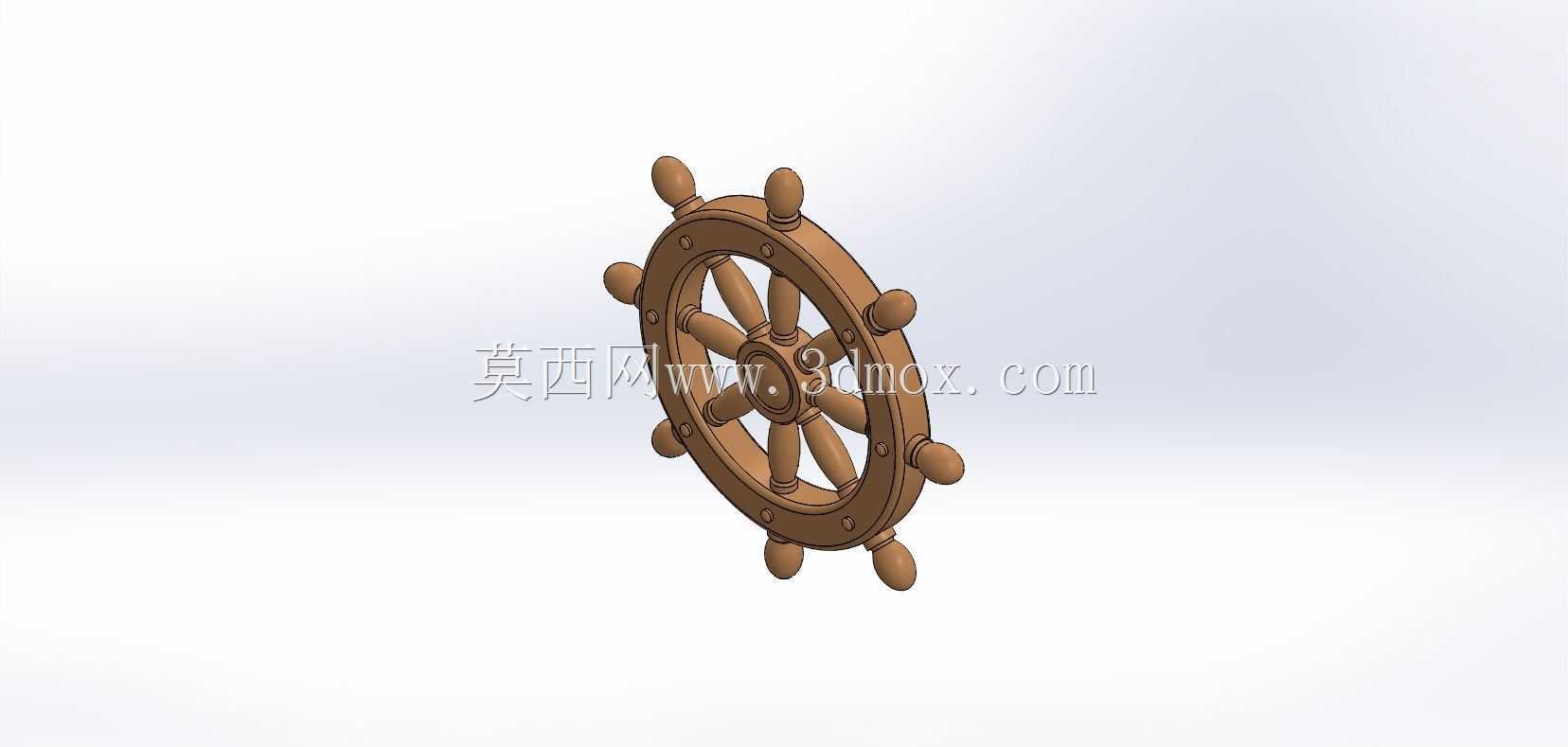

　　设计过程中首先考量的是操控力矩的匹配性，轮缘周向均匀分布8个椭球形握柄，握柄的曲面弧度完全贴合人手握持的自然形态，操作人员在进行大角度转向操作时，可快速切换握持点位，无需大幅调整站姿即可完成满舵操作，有效降低长时间航向把控的操作疲劳度。轮辐采用对称式八辐布局，每根轮辐的截面做了渐变圆弧处理，从中心轮毂位置向轮缘方向平滑过渡，既保证了结构受力的均匀传递，也避免了直角棱边带来的磕碰风险，中心轮毂位置预留了标准的舵机轴安装孔位，孔位周边做了加厚凸台设计，可适配不同直径的舵轴连接，安装时无需额外加工转接法兰，直接通过平键连接即可完成与转向传动机构的固定，安装边界可兼容直径30mm至50mm的常规船用舵轴，适配多数小型船舶的转向系统安装尺寸。

　　整体结构的尺寸设定充分考虑了操作空间需求，舵轮整体外径控制在600mm区间，这个尺寸既不会因为轮径过小导致转向操作力矩不足，也不会因为轮径过大占用过多驾驶舱操作空间，安装后舵轮平面与驾驶台面板的预留间隙不小于120mm，保证操作人员握持时手部不会与台面上的其他操控仪表产生干涉。轮缘部分做了双层叠合的结构设计，内层为受力支撑层，外层为仿木质感的包覆层，既保证整体结构的抗扭强度，在长期户外高湿、盐雾的使用环境下也不易出现变形、开裂问题，握柄与轮辐的连接位置做了嵌入式的紧固结构，不存在突出的紧固件端头，避免操作过程中勾挂衣物、划伤手部的安全隐患。

　　从结构受力角度分析，八辐对称布局可将转向时的扭力均匀分散到每根轮辐上，在满舵操作的最大受力工况下，单根轮辐承受的弯曲应力远低于木质结构的许用应力值，无需额外增加金属加强筋即可满足结构强度要求，中心轮毂与舵轴的配合长度达到80mm，配合面的接触面积足够大，转向过程中不会出现轴孔配合松动、舵轮回转旷量过大的问题，保证航向操控的精准度。针对陈设类使用场景，模型也预留了壁挂安装的隐藏孔位，无需改动主体结构即可直接作为装饰件固定在墙面，兼顾实用功能与展示属性。
