Avistar Elite遥控塞斯纳固定翼航模结构

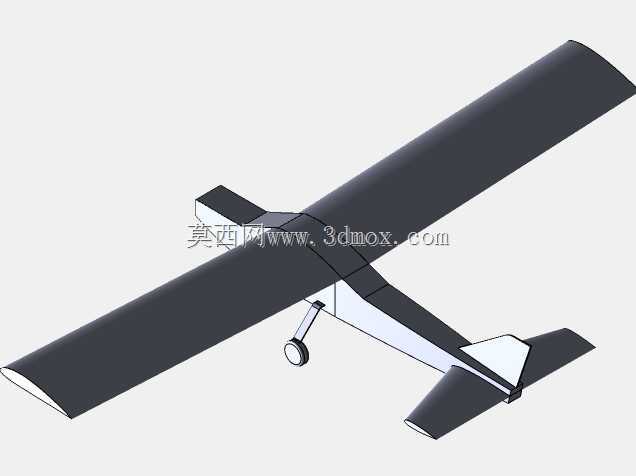

　　该模型呈现的是一架上单翼、后三点式布局的轻型固定翼遥控飞机，整体气动轮廓接近经典塞斯纳通用飞机，适合用于航模结构认知、飞行原理教学、装配方案推演以及三维结构校核。机身采用细长梁式主体，前部预留动力设备舱空间，中部与上单翼连接，尾部延伸形成垂尾和平尾安装段；这种布局能够把机翼升力中心布置在机身重心附近，降低初学者配平难度，也使机翼拆装和维护更加直接。机翼为大展弦比平直翼，翼面沿展向保持较大面积，翼根至翼尖有适度弦长变化，低速状态下可提供充足升力，有利于缩短滑跑距离并改善滑翔稳定性。机翼与机身的连接区域需要重点关注承力边界：翼梁穿过或搭接机身承力段时，要把升力、机动载荷和着陆冲击传递到机身骨架，

　　因此模型中机身中段的外形应保留足够内部高度，用于布置翼梁固定座、绑带或螺钉锁紧结构。尾翼由水平安定面、升降舵、垂直安定面和方向舵组成，平尾位置避开机翼下洗强烈区域，垂尾后缘方向舵可提供偏航控制。对于遥控机型，尾翼舵面与机身内部摇臂、拉杆的走向必须在外形阶段预留通道，避免后续装配时与机身加强框、电池或接收机布线干涉。起落架采用后三点形式：主起落架位于机身重心稍靠前下方，单轮尾橇或尾轮布置在机尾下方。主起落架承担着陆冲击与地面转弯载荷，其安装点应落在机身加强框或纵向龙骨上；模型外形给出了主轮支柱与机身腹部的连接位置，实际设计时需校核起落架高度与螺旋桨离地间隙，防止起飞、着陆时桨叶触地。机身侧面线条简洁，前部可容纳电机或发动机、

　　电子调速器、电池和接收机，后部空间用于尾翼拉杆和舵机安装。座舱区域以简化曲面表现，既保持真机识别度，也减少了小零件对打印或加工的影响。整机控制面通常包含副翼、升降舵、方向舵和油门，机翼副翼靠近外侧布置，可获得较好滚转力矩；舵机则可根据机翼厚度选择嵌入翼内或机身中部。从安装边界看，机翼展长、机身长度和尾翼力臂决定了飞行安定性：较长尾臂能降低尾翼配平阻力，提高俯仰和偏航阻尼；机翼安装角、水平尾翼安装角以及电机下拉角、右拉角需要在三维模型中保留可调或可测量基准，以便后续试飞修正。该结构没有过度追求复杂曲面，而是把重点放在翼身相对位置、起落架高度、尾翼尺寸和设备舱轮廓上，便于设计人员检查机翼拆装路径、电池重心调整范围、舵机安装空间以及维护开口位置。对于教学和原型验证场景，这种简化而完整的固定翼外形能够直接用于气动布局讨论、部件拆分建模、连接件设计和装配干涉检查，也可作为进一步细化翼肋、翼梁、蒙皮、舵面铰链和机身隔框的基础骨架。
