波纹螺旋柔性输送管三维结构设计

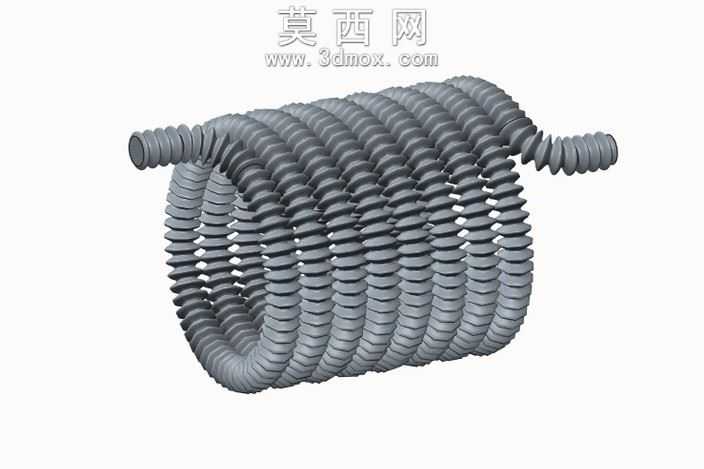

本作品为波纹结构螺旋盘管的三维参数化建模成果，建模过程以螺旋扫掠为核心逻辑搭建整体形态，首先根据螺旋管的盘绕直径、节距、总圈数参数构建连续的中心螺旋引导线，引导线首尾延伸出平直段作为管路的连接端，保证管路两端可与对应接头平顺对接。建模时针对波纹管壁的结构特征，先在垂直于螺旋引导线的法向平面绘制波纹截面轮廓，截面采用连续的圆弧过渡结构，波峰与波谷的圆角半径经过反复调整，既保证管壁弯折时的形变余量，又避免应力集中导致的结构破损。完成单段截面绘制后，沿螺旋引导线进行扫掠生成整体管体，过程中严格控制截面与引导线的法向对齐，避免螺旋盘绕过程中出现截面扭转、波纹错位的问题，保证整圈盘管的波纹结构均匀一致。材质渲染阶段采用哑光深灰色硬质工程塑料质感，调整材质的粗糙度与反射参数，还原橡塑类波纹软管的真实视觉效果，渲染时添加柔和的环境光与定向补光，清晰呈现每一圈波纹的凹凸层次，同时展现螺旋盘绕后管体堆叠的空间层次感。结构设计上，该波纹螺旋管兼顾了柔性与结构强度，连续的环形波纹让管体可在一定范围内自由弯曲、伸缩，螺旋盘绕的形态可大幅缩减管路的占用空间，同时避免管路弯折时出现死折堵塞流道的问题，两端的平直段可直接适配标准快插接头，无需额外加工转接结构。建模过程中对波纹的壁厚进行了均匀化处理，保证整根管路的壁厚一致，避免局部壁厚过薄导致承压不足，或壁厚过厚导致管体硬度过高失去柔性。整体模型经过拓扑检查，无破面、重叠面、非流形几何等问题，曲面连续顺滑，可直接用于装配验证、管路布局仿真、3D打印样件制作等场景，能够直观展现波纹螺旋管的结构特点与空间形态，为管路系统的布局设计提供准确的三维参考。
