多辐条汽车铝合金轮毂结构设计

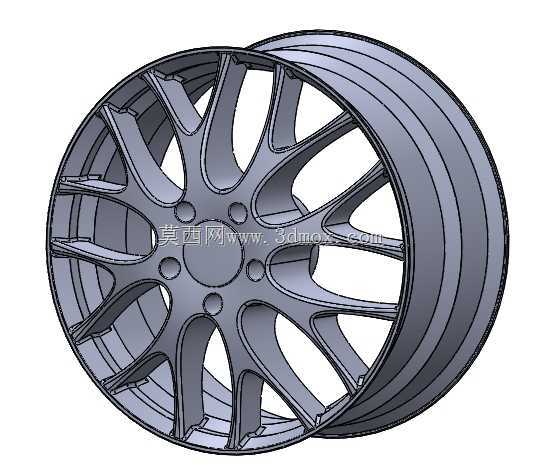

　　这款轮毂采用分叉式多辐条布局，辐条从中心安装台向轮辋方向呈放射状延展，每根主辐条在靠近轮辋处分出两支，既打散了视觉上的厚重感，也在同等材料用量下增加了辐条与轮辋的连接点位，让轮辋圆周方向的受力传递更均匀。中心区域预留了五个螺栓过孔，孔位围绕中心定位孔呈正圆均布，匹配常规五孔乘用车的轮毂安装节圆，中心定位孔的台阶尺寸可直接与车轴轴头贴合，承担径向定位作用，避免螺栓承受额外剪切载荷。螺栓孔周边做了局部加厚凸台，分散螺栓预紧时的压应力，防止长期使用后安装面出现压溃变形。轮辋部分采用标准深槽结构，槽底的过渡圆角经过优化，既方便轮胎拆装时胎唇滑入槽内预留操作空间，也能在轮胎充气后让胎唇与轮辋法兰紧密贴合，保证高速行驶时的密封可靠性。

　　轮辋两侧的法兰边带有凸起的轮缘，可在轮胎受到侧向冲击时限制胎唇位移，降低脱胎风险。从建模逻辑来看，先通过旋转特征生成轮辋的基础回转体，再绘制单根辐条的草图路径，以中心轴为阵列基准完成整周辐条排布，最后对所有棱边做倒圆处理，避免应力集中。辐条背面设计了内凹的减重腔，在不削弱抗弯截面模量的前提下去除多余材料，降低非簧载质量，提升悬架响应速度。安装面的平面度需要严格控制，确保轮毂与制动盘、转向节贴合后不会出现端面跳动，减少高速行驶时的方向盘抖动。这类轮毂主要适配家用乘用车及改装车型，可覆盖常规16至19英寸轮辋尺寸范围，安装边界需匹配对应车型的偏距、中心孔及螺栓孔分布圆，建模时可通过调整偏距参数适配不同车型的轮距需求，辐条的镂空造型也为刹车系统预留了充足的散热通道，可避免连续制动后热量积聚在轮辋内部。
