气动式自动锥度贴胶工装结构设计

　　这套机构的核心目标，是在线束或电线框架的包覆工序中，以气动动力完成胶带自动缠绕，并通过上部开合夹座形成稳定的锥度包络路径。实际产线里，类似工位常见于汽车线束、家电配线柜、传感器引线组件等需要局部绝缘、捆扎或防护包覆的场景；人工贴胶往往存在张力不均、搭接宽度漂移、锥面收尾松散等问题，而该结构把定位、夹持、旋转避让和直线进给整合在同一基座上，能显著降低重复性手工操作带来的一致性偏差。

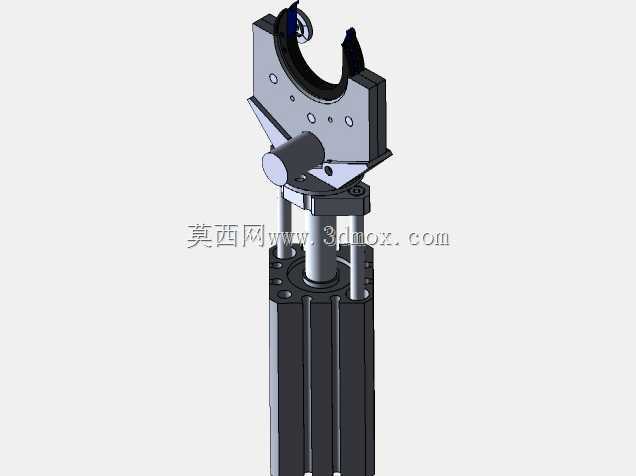

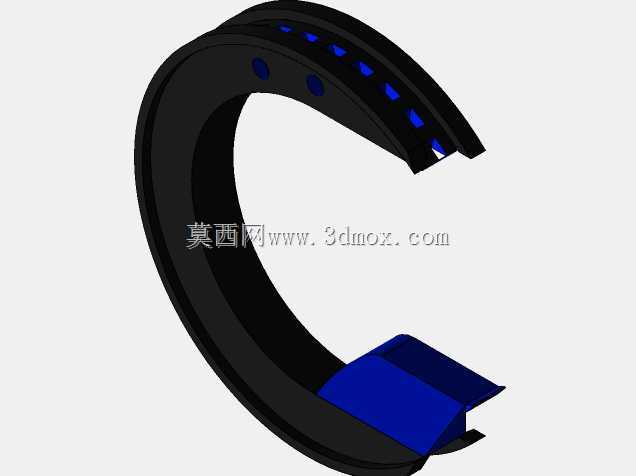

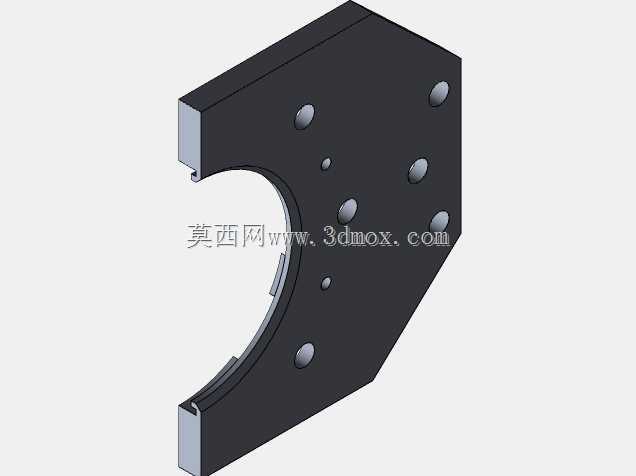

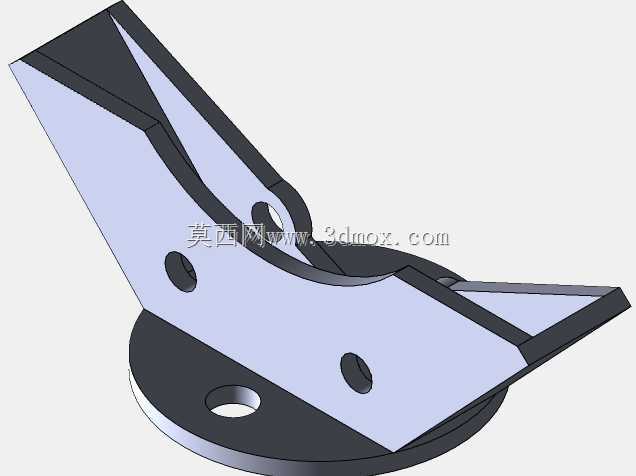

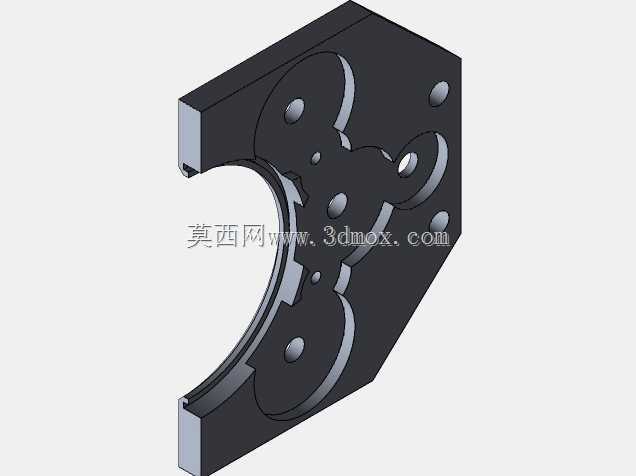

　　从下部动力段看，主体采用方形气缸作为升降或顶紧执行件，两侧导杆随动，用于约束上部夹头的运动轨迹。这种布置在紧凑空间里兼顾了推力输出与抗偏载能力，气缸端面的安装孔可直接固定在设备底板或工站立板上，安装边界以缸体截面和导杆间距为基准，布局时需要预留气管接头插拔空间以及磁性开关的走线槽。上部工作头为半开式C形夹座，内侧弧面用于贴合被包覆件外缘，侧面的小孔可作为胶带导向、张紧臂转轴或传感器检测位；夹座下方的铰接耳板与气缸活塞杆端连接，使开合动作与顶升动作形成联动，减少额外驱动元件。

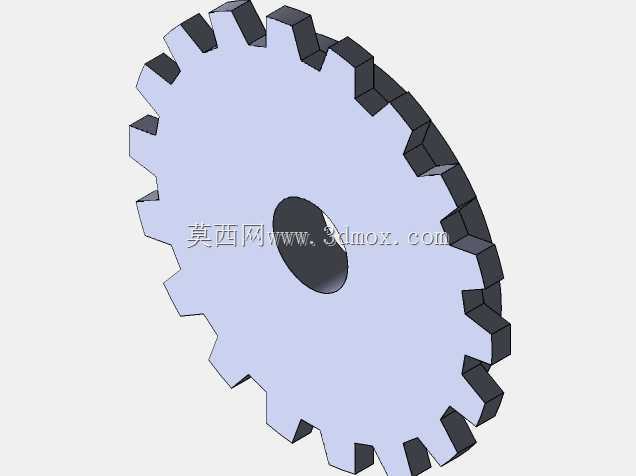

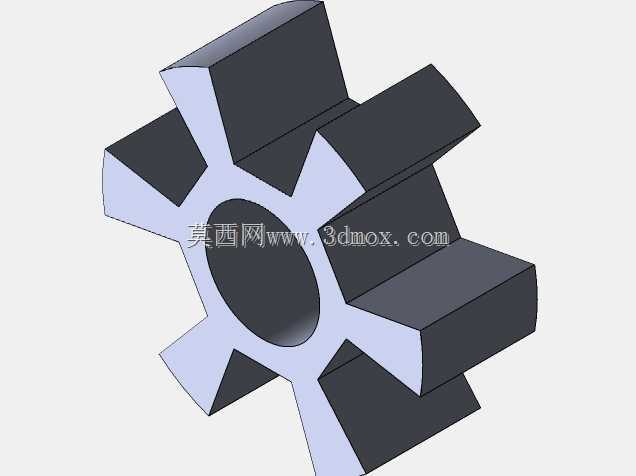

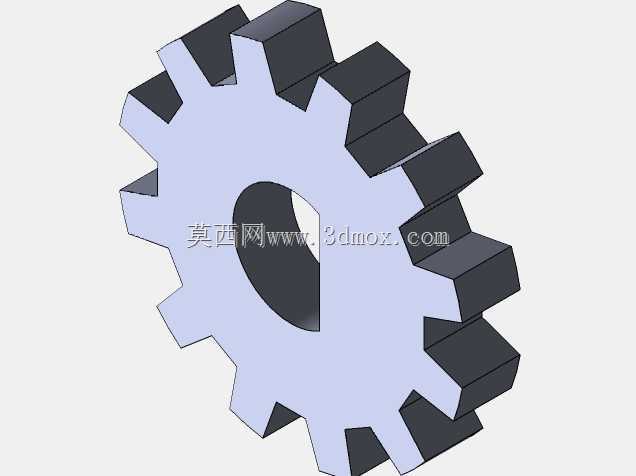

　　设计思路上，该机构没有采用复杂的伺服转台，而是利用气动执行的快速响应和简单逻辑，实现“送入—夹紧—缠绕/贴附—松开—退出”的节拍。锥度功能的关键在于夹头工作面与工件轴线形成预设倾角，胶带沿弧面引导后可在变径或锥形段连续贴合，避免直角台阶处起皱。结构件多为板件铣削与销钉定位，装配时需重点控制C形口的同轴度、铰接孔间隙以及导杆与缸体的平行度；间隙过大会导致贴胶轨迹抖动，过紧则会在高频往复中加剧磨损。

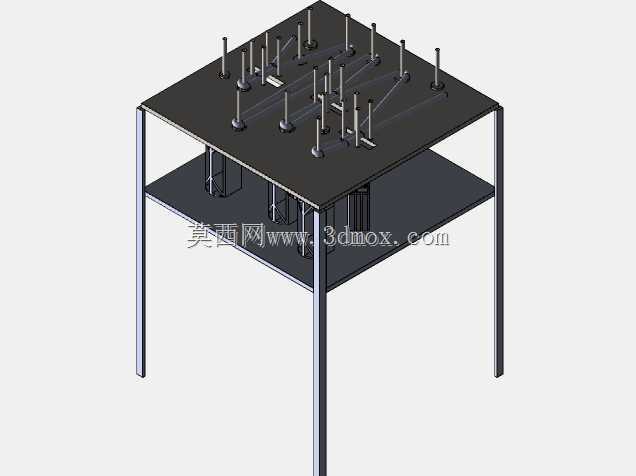

　　外形方面，整机呈立式柱状布局，占地面积小，适合嵌入台式工装或多工位转盘旁；高度方向需根据工件长度和气缸行程确定安全余量，侧向则要留出手工上下料或机械手取放件的操作窗口。夹头开口尺寸决定了可加工工件的最大直径，弧面半径和倾角则直接影响锥度包覆范围，选型或改型时可通过更换上部夹座来适配不同线径，而保留下部气缸与导向组件，以提高工装复用率。
