转子式准炸弹离心泵三维结构设计

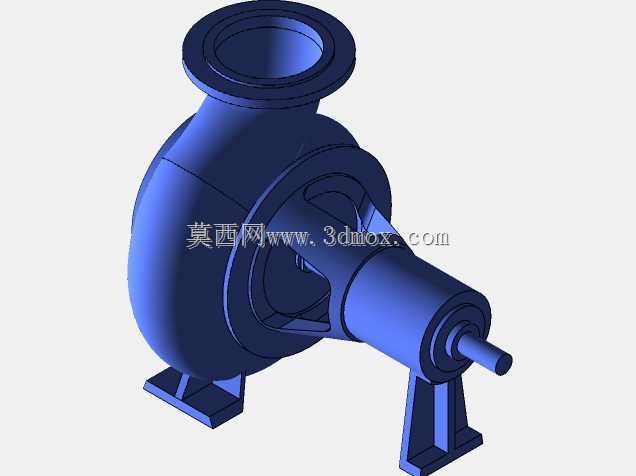

　　这款转子式离心泵的结构设计，核心围绕高含固、高粘度流体的输送工况展开，区别于普通清水离心泵的叶轮结构，其转子组件采用了宽流道、无堵塞的构型设计，能够适配含有颗粒、纤维类杂质的流体输送场景，常见于化工原料输送、市政排污、食品浆料输送等对泵体过流能力要求较高的作业环节。从整体结构来看，泵体采用蜗壳式流道设计，进水口为顶部垂直法兰接口，出水口沿蜗壳切线方向布置，这种构型能够最大程度降低流体在泵腔内的湍流损耗，提升流体动能向压力能的转换效率。泵脚采用一体化铸造的支撑脚结构，两个支撑脚分别布置在蜗壳下方和轴承座侧下方，安装时可通过地脚螺栓直接固定在混凝土基础或者钢制泵架上，支撑脚的安装孔位预留了足够的调整余量，能够适配不同公差的安装基础，

　　降低现场安装的对位难度。转子组件的轴伸端采用了阶梯轴设计，从叶轮端到动力输入端依次布置了密封腔、轴承位、联轴器连接位，密封腔预留了机械密封和填料密封两种安装空间，可根据输送介质的腐蚀性、温度参数灵活选择密封形式，无需对泵体结构做额外修改。轴承位的轴径经过加粗处理，能够承受转子高速运转时产生的径向力和轴向力，避免长周期运行出现轴挠曲变形的问题。设计过程中，过流部件的壁厚按照1.6倍额定工作压力的强度要求核算，蜗壳外壁做了均匀的加强筋过渡，既能够保证泵体在高压工况下的结构强度，又不会因为壁厚过大造成整机重量冗余。进出口法兰的尺寸符合通用管路法兰标准，可直接和同管径的工业管路对接，不需要额外配置转换接头。

　　转子和泵腔的配合间隙控制在合理范围内，既能够保证运转时无摩擦碰撞，又能降低间隙泄漏带来的容积效率损失。从安装边界来看，整机的轴向长度、进出口中心高度都参考了通用卧式离心泵的安装尺寸，可直接替换同参数的老旧泵组，不需要对现有管路和基础做大规模改造，降低设备升级的改造成本。日常维护时，只需拆开轴承座端盖即可完成轴承和密封件的更换，不需要将整个泵体从管路上拆卸下来，大幅缩减了现场维护的作业时长。
