RB-6D地震检波器结构三维建模

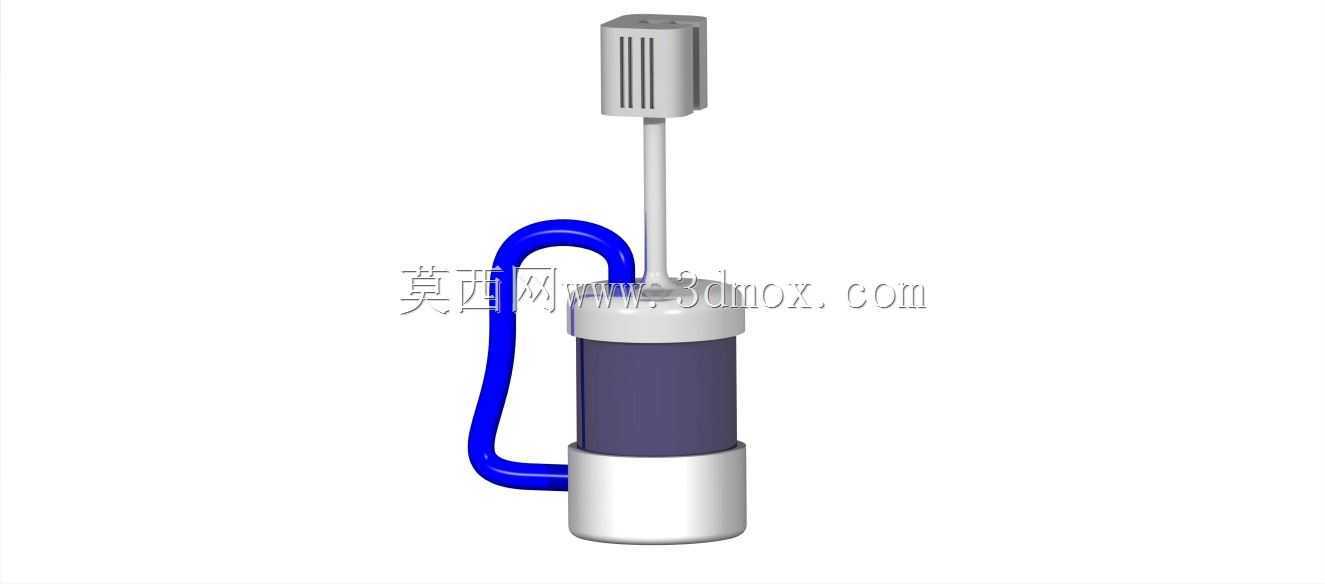

　　在油气勘探、地质构造普查、工程地质勘察、矿山地质探测等野外物探作业场景中，地震检波器是拾取地层反射振动信号的核心前端传感部件，RB-6D型检波器的结构设计完全适配野外复杂工况的使用需求。从结构设计逻辑来看，该检波器采用分体式衔接布局，上部为信号输出与尾椎连接的柱状端盖，中部为内置磁电式换能机芯的主体舱段，下部为配重与插地耦合的底座结构，侧边集成的弯曲线缆护套用于内置信号引出线的防护，避免野外拖拽、磕碰造成线缆断裂。设计阶段优先考虑野外插地使用的耦合稳定性，底座采用圆柱式配重结构，可配合配套尾椎直接插入松散土层、砂层，保证与地面的振动耦合效率，减少振动传递过程中的信号衰减，上部端盖预留的标准接口可直接对接勘探线缆的快速接头，

　　无需额外转接件即可完成多道检波器串的组网布设。外形尺寸方面，主体舱段直径控制在适配单人手持插拔的范围，整体高度满足插地后外露部分不被地表植被遮挡的布设要求，侧边弯曲线缆的弯曲半径经过校核，既保证线缆弯折时不会出现芯线折损，也不会在多串检波器堆叠运输时出现卡挂。功能特性上，该结构的密封设计可抵御野外降雨、扬尘侵入机芯舱，磁电换能组件被固定在舱段中部的减震衬套上，可减少布设、搬运过程中的冲击对机芯灵敏度的影响，上部端盖的散热槽结构可平衡野外昼夜温差带来的舱内外气压差，避免密封结构因压差出现渗水问题。从建模还原的角度，该模型完整复现了各部件的装配关系，包括线缆与主体的密封衔接结构、端盖与舱段的卡扣配合、底座与舱体的压装定位，

　　可用于物探设备的结构教学、检波器串的布设仿真、配套工装的设计参考，也可作为野外勘探装备数字化台账的基础模型使用。在实际工程应用中，这类检波器常按测线网格批量布设，单台设备的结构一致性直接影响整条测线的信号采集精度，因此建模过程中对各配合面的公差带、装配间隙都做了对应还原，可直接用于结构干涉检查、配套储运箱的仓位设计、快速插拔工具的结构匹配验证。
