RB-6D型检波器结构三维数模

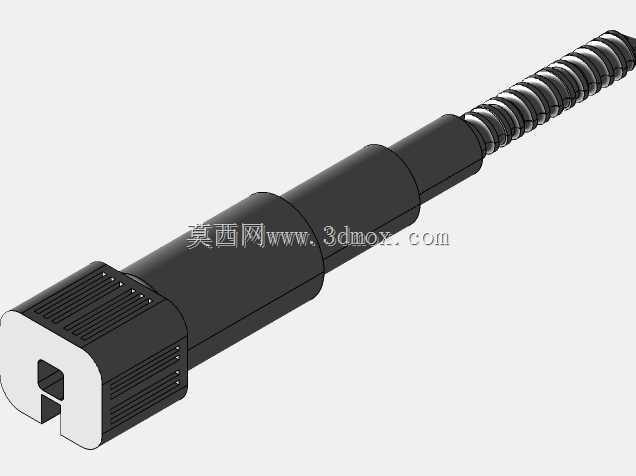

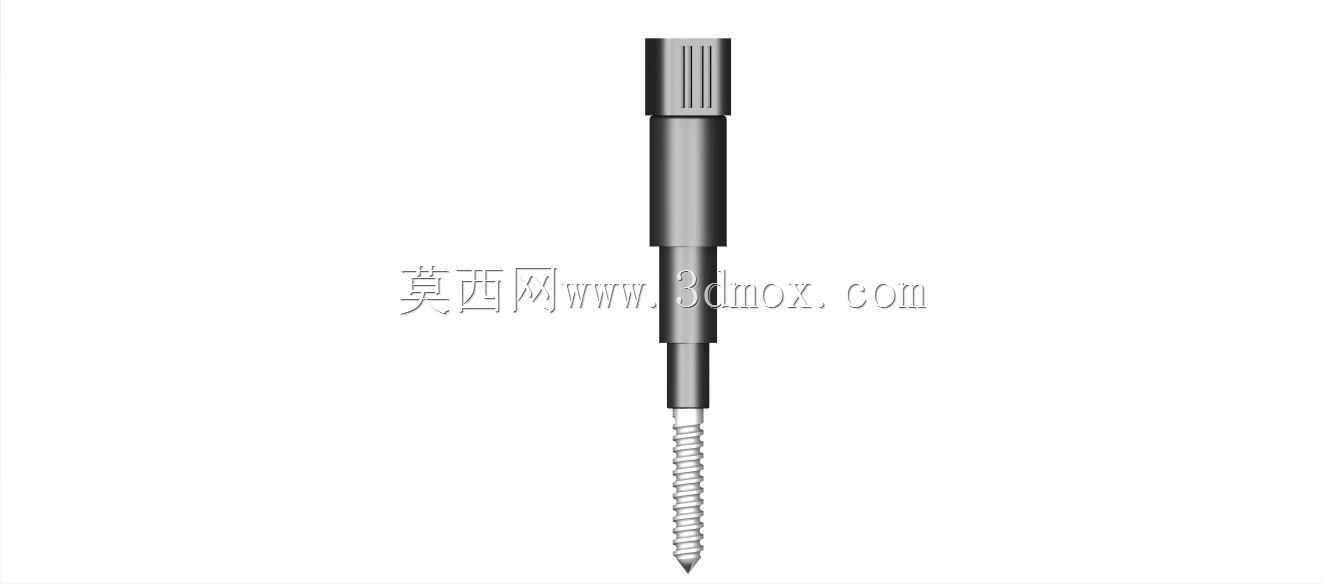

　　这款RB-6D检波器的三维结构，核心围绕野外地质勘探、工程振动检测场景的实际使用需求设计，作为拾取地面振动信号的前端传感部件，其结构合理性直接决定信号采集的保真度。从整体结构来看，产品采用分段式同轴布局，最上端为信号输出接头段，做了防滑滚花处理，方便现场作业时快速插拔信号传输线缆，接头内部预留了焊针安装腔与线缆穿入通道，可适配常规两芯屏蔽信号线缆的压接与焊接装配，接头段外径控制在12mm，能兼容市面上多数通用检波器连接器的安装尺寸，无需额外定制转接件。中间段为核心机芯容纳腔，采用阶梯轴式外壳结构，壁厚均匀控制在1.5mm，既保证外壳结构强度，避免野外作业时磕碰挤压损坏内部磁钢、线圈组件，又能控制整体重量，单支成品重量不超过80g，

　　适合大面积勘探时批量布设搬运。机芯腔与尾锥之间设计了密封衔接段，内置橡胶密封圈槽，装配后可达到IP65级防护能力，能适应雨天、浅埋土层等潮湿作业环境，避免水汽进入内部造成线圈短路、信号衰减。下端的尾锥部分采用螺旋式弹性连接结构，带弹簧缓冲段，当检波器插入土层后，弹簧结构可自动补偿地面微小沉降，保证尾锥与土层始终紧密耦合，减少信号传递过程中的能量损耗，尾锥末端做了锐化处理，无需额外打孔即可直接插入硬度适中的土层，插入深度设计为70mm，能有效避开地表浮土的干扰，拾取更深层的稳定振动信号。建模过程中严格遵循实际加工装配公差，各段衔接处的螺纹配合、密封圈压缩量、机芯与外壳的同轴度都做了参数化约束，外壳的拔模斜度设置为1.5度，

　　适配铝合金压铸或者工程塑料注塑的量产工艺要求，内部机芯的磁钢、线圈架、弹簧片的装配间隙都预留了0.2mm的调整空间，方便后续根据不同灵敏度需求更换组件。整个模型的安装边界清晰，上端接头的插拔行程、尾锥的插入深度、整体最大外径都做了明确标注，可直接用于勘探设备的整体布线设计、检波器串的排布模拟，也能作为同类型检波器结构优化的参考基准，建模时还原了所有细节特征，包括外壳的防滑纹路、弹簧的节距参数、尾锥的锥度角度，没有做过度简化，可直接用于结构干涉检查、装配工艺模拟。
