对开式立式轴承支撑座结构设计

　　该支撑件主要用于旋转轴系的径向承载与位置固定，常见于输送机驱动端、小型风机主轴、农业机械传动箱以及轻工设备的从动辊组。实际装配中，轴承外圈嵌入上部拱形腔体，轴从中心孔穿过，两侧安装孔通过螺栓把合在设备机架或焊接基板上，形成稳定的回转支点。

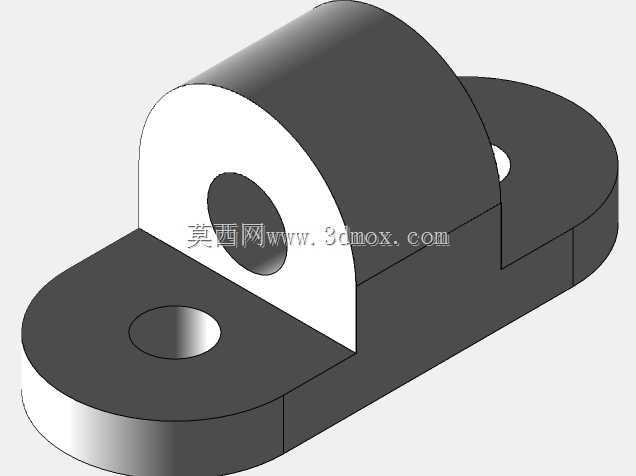

　　从结构上看，底座采用长圆形平板，两端布置沉孔，既降低了底板边缘应力集中，也给安装螺栓留出足够扳手空间。上部为半圆拱式轴承容纳腔，腔壁厚度按中等冲击载荷设计，能够承受一定方向的径向力；中心通孔与轴承外圈形成配合，端面可加装端盖或密封圈，防止粉尘、切削液进入轴承滚道。底座与拱腔之间设置过渡圆角，避免铸造或加工后出现尖角裂纹源。

　　设计思路上优先保证安装基准统一：底板下表面为主要安装贴合面，轴承孔轴线与底面保持平行，两安装孔相对中心孔对称布置，方便轴系对中。对于需要拆检的场合，这种整体式立式座结构简单、零件数量少，维护时只需松开轴向紧固件即可抽出轴组件，不必大面积拆卸周边管线。若用于输送设备，还可在腔体外侧预留油嘴孔，实现脂润滑维护。

　　外形边界方面，模型长度方向覆盖两个安装孔中心距并向外延伸出凸缘，宽度以轴承外径和扳手空间为约束，高度由轴承半径、底板厚度及上部壁厚共同决定。安装时需确认机架面平面度，螺栓应按对角线顺序预紧，避免底座翘曲导致轴承孔变形；轴系对中后再检查转动灵活性，防止附加弯矩作用在轴承上。

　　建模过程中，底板、拱形腔体、安装沉孔和中心轴承孔可通过拉伸、旋转与切除特征组合完成，过渡圆角应在主体特征确定后统一添加，以保证壁厚连续。工程图出图时需标注安装孔中心距、轴承孔公差、底面粗糙度以及关键形位公差，这些尺寸直接影响轴承寿命和轴系运行平稳性。
