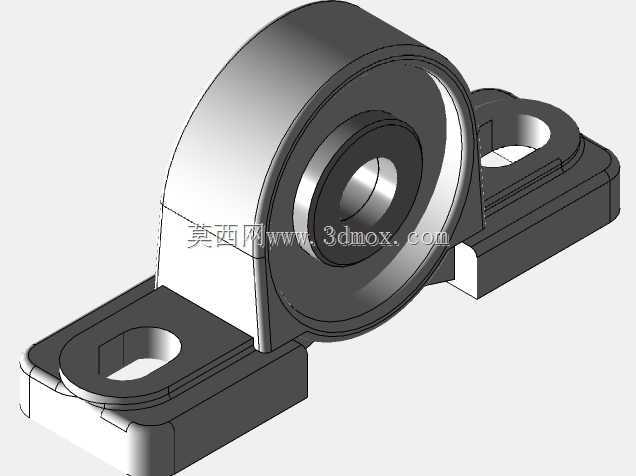

带立式安装座的外球面轴承支撑结构

　　日常做输送线、小型传动机构设计时，这类带立式安装座的轴承支撑件是出镜率极高的标准支撑元件，很多新手建模时容易忽略安装边界与实际受力的匹配，导致后期装配出现干涉或者支撑刚性不足的问题。从结构本身来看，这个组件将外球面调心轴承与冲压成型的立式安装座整合为一体，轴承内圈用来穿装传动轴，依靠内圈上的顶丝可以实现与轴的周向固定，即便轴存在小角度的安装偏斜，外球面的配合结构也能自动补偿偏角，避免轴承出现卡滞、异常磨损的情况，这一点在长轴跨距传动、机架焊接后存在轻微形位误差的场景下实用性极强。安装座采用两侧带安装孔的立式冲压结构，两个长圆形安装孔预留了一定的位置调整余量，现场装配时不需要严格保证孔位的绝对精度，就能完成轴承座的固定，

　　降低了机架加工的精度要求，两个安装耳的厚度与折弯弧度经过结构优化，既保证了径向承载时的支撑刚性，又不会过度增加整体重量，适合轻量化设备的装配需求。建模过程中需要重点关注几个核心尺寸边界：首先是轴承内孔的直径公差，要匹配常用的光轴配合公差带，保证轴穿入后既不会出现旷量，也不会因为过盈太大导致装配困难；其次是安装座底面到轴承中心的中心高尺寸，这个尺寸直接决定了传动轴的安装高度，一旦建模时出现偏差，整根轴的水平度、与其他传动件的同轴度都会受影响；另外两个安装孔的中心距、孔的长圆尺寸也要符合通用安装规范，保证用户可以直接用标准螺栓完成固定，不需要二次打孔加工。实际应用场景里，这类支撑座广泛用在轻工输送线的辊筒支撑、小型农机的传动转轴支撑、

　　食品包装设备的导辊固定、小型风机的转轴支撑等场景，相比分体式的轴承加轴承座设计，这种一体化结构不需要用户自行选配轴承与座的配合，装配效率更高，而且冲压座的表面做了防锈处理，在多尘、轻度潮湿的工况下也能保证较长的使用寿命。设计时还要注意轴承外圈与安装座的球面配合公差，既要保证调心时的转动顺畅，又不能出现配合间隙过大导致的支撑晃动，轴承两端的密封结构也要在建模时还原，避免粉尘、水汽进入轴承滚道内部，影响轴承的正常运转寿命。很多人建模时会把安装座的折弯处做直角处理，实际冲压工艺里折弯位置会有自然的圆角过渡，建模时还原这个圆角不仅更符合实际加工工艺，也能避免应力集中导致安装座受力时出现开裂的问题。
