灯具配套U型折弯安装固定支架结构

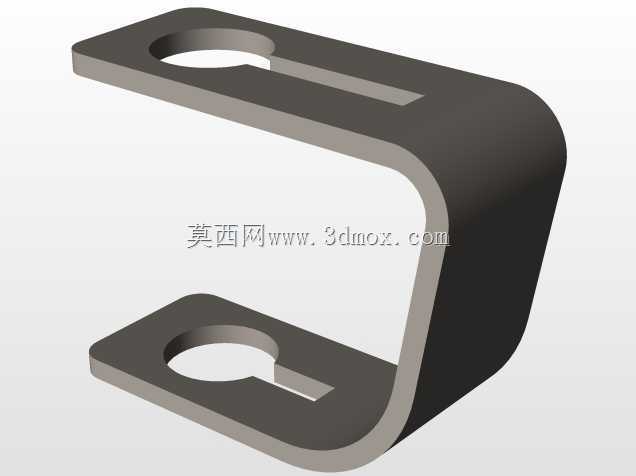

　　这款折弯成型的金属支架，最初是为灯具装配场景开发的配套结构件，在实际产线装配环节，主要承担灯体组件与安装基面之间的连接承载作用，能在受限的安装空间内完成跨距支撑，避免灯体与安装面直接接触带来的散热受阻、装配干涉问题。从结构设计逻辑来看，整体采用单块板材一体冷弯成型的工艺路线，没有额外的焊接拼接工序，既减少了加工环节的形变误差累积，也能消除焊道位置的应力集中隐患，长期受灯具自重载荷作用下不会出现焊缝开裂的失效问题。支架上下两个平行的安装翼面都加工了带开口的圆形安装孔，这种孔型设计兼顾了定位精度与装配效率：装配时不需要将固定螺栓完全从基座上拧下，只需将螺栓松脱至足够间隙，把支架开口对准螺栓杆部推入即可完成预挂，后续再拧紧螺栓完成锁紧，

　　相比全封闭圆孔结构，能缩短现场装配的操作时长，尤其适合高空灯具安装这类操作空间受限的作业场景。折弯处采用大圆弧过渡设计，而非直角折弯，一方面是适配板材折弯的最小折弯半径要求，避免折弯位置出现板材外侧拉伸开裂、内侧起皱的加工缺陷，另一方面圆弧过渡能分散支架承载时的应力，当灯体存在小幅振动工况时，折弯位置不会因为应力突变产生疲劳断裂。上下翼面的开口槽宽度小于安装孔的直径，能在螺栓锁紧后防止支架受横向外力时从螺栓位置滑脱，提升连接可靠性。从安装边界来看，支架的折弯内空高度需要匹配所夹持的灯体连接部位厚度，设计时预留了0.2mm的装配间隙，既不会因为间隙过大导致灯体固定后出现窜动，也不会因为间隙过小造成装配卡滞。

　　上下安装孔的中心距与安装基面的预留孔位完全对齐，孔位公差控制在±0.1mm范围内，保证批量装配时的互换性，不需要现场额外扩孔调整。翼面的厚度根据承载的灯体重量选定，常规室内灯具配置下采用1.5mm厚度的冷轧钢板即可满足强度要求，表面做喷塑处理提升耐锈蚀能力，适配室内非强腐蚀环境的长期使用需求。在实际选型应用中，这类支架也可拓展用于小型传感器、电控模块的侧壁安装场景，只要安装孔位跨距与载荷在设计阈值内，都能实现稳定的固定支撑，相比定制化的压铸支架，这种冲压折弯结构的开模成本更低，调整尺寸参数的迭代速度更快，适合小批量多批次的配套装配需求。
