嵌入式工业人机交互触控操作面板

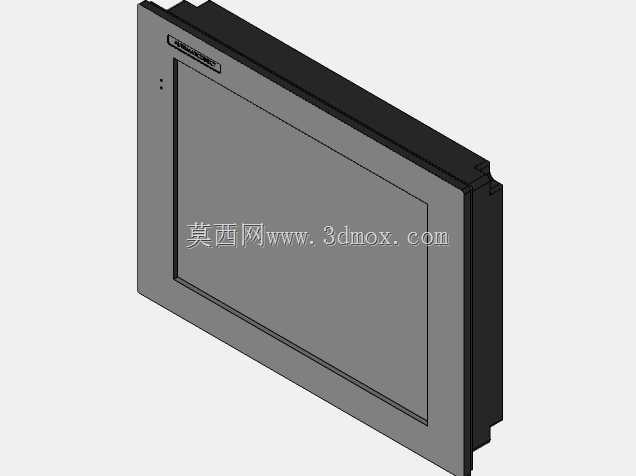

　　在工业自动化产线、成套设备控制柜体、智能检测工位的布局设计中，触控式人机交互面板是操作人员与设备控制系统建立信息交互的核心载体，这款嵌入式安装的触控面板，整体采用矩形窄边框结构，前面板做了轻微的斜边倒角处理，既可以在安装后与柜体面板形成贴合紧密的视觉过渡，也能避免安装缝隙积灰，适配车间多尘的使用环境。面板正面预留了状态指示灯的安装位，可直观反馈设备运行、故障、通讯状态，无需进入系统界面即可快速判断设备基础工况。从安装边界来看，这款面板采用标准的嵌入式卡扣安装结构，设计时充分考虑了常规电控柜的门板开孔公差范围，侧边预留的卡扣行程可以适配1.5mm到3mm厚度的柜板安装需求，安装时无需额外打固定螺丝，从柜板正面推入即可完成固定，

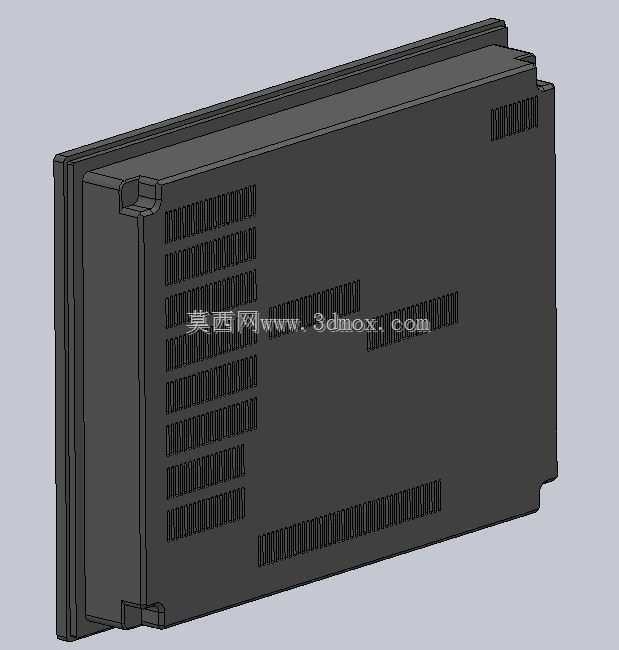

　　大幅提升现场装配效率。面板背部的结构做了分层设计，接插件区域做了下沉处理，避免接线后线缆过度弯折，同时预留了通讯端口、电源端口的标准安装位，可适配主流工控通讯协议的硬件接口，在做柜体内部布线规划时，可直接按照该模型的背部轮廓预留走线空间，避免出现线缆与柜内其他元器件干涉的问题。从功能适配角度，这款面板的触控区域覆盖了正面绝大多数可视面积，操作时的触控响应区域做了边缘冗余设计，即便操作人员佩戴常规劳保手套进行操作，也能准确触发界面控件，适配车间操作人员的实际操作习惯。面板的前面板防护等级可满足常规工业场景的防泼溅、防粉尘需求，正面无外露的固定螺丝，清洁时可直接用湿抹布擦拭表面，不会出现液体渗入面板内部的风险。在做三维布局设计时，

　　可直接将该模型导入电控柜装配体中，匹配安装开孔位置，同时校核面板前部的操作空间，确保操作人员站立操作时视线与面板法线夹角处于舒适范围，避免长期操作产生视觉疲劳，也可提前模拟面板打开维护时的转动行程，确认与周边操作按钮、指示灯的位置不存在干涉。这款面板的结构设计参考了市面主流同尺寸工控触控屏的安装尺寸，可直接替代同规格的进口或国产同类型产品，在做设备改型、旧柜升级的设计工作时，无需重新修改柜体开孔尺寸，直接替换即可完成硬件升级，大幅降低改型设计的工作量。
