工业框架用十字连接铝型材结构设计

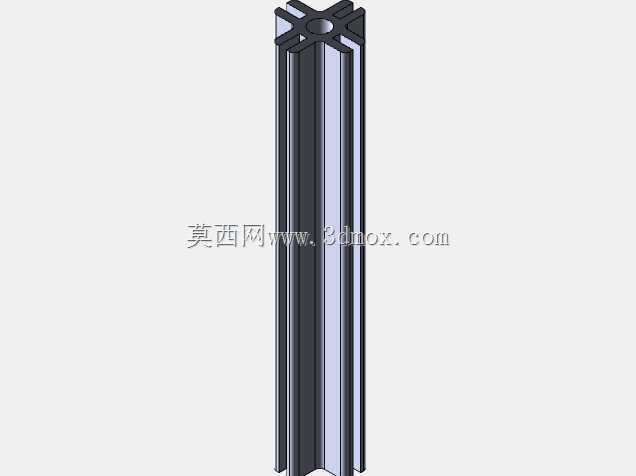

　　在非标自动化设备机架、检测仪器防护框架、轻型物料输送线支撑结构的搭建场景中，十字型铝型材是实现多方向杆件正交拼接的核心基础构件，区别于常规单槽或双槽的线性铝型材，这款30规格十字铝型材的四个方向均集成了标准型材安装槽，无需额外加装十字转接块即可完成四个垂直方向杆件的直接对接，能大幅减少框架搭建时的连接件数量，降低整体装配工时。从实际选型适配角度看，这款型材的外轮廓截面尺寸为30mm×30mm，四个方向的槽口尺寸完全匹配同系列30规格工业铝型材的安装标准，槽内可嵌入常规T型螺栓、弹性螺母等标准紧固件，安装时无需对型材做二次钻孔、铣削加工，直接将对应方向的型材端面对齐后，通过槽内紧固件锁紧即可完成正交连接，

　　安装边界完全适配现有30系列铝型材的全套配件体系，不需要单独开模定制配套连接零件。设计层面上，这款型材采用对称式十字筋结构，中心区域做了加厚实体设计，四个方向的槽口背部设置了加强筋，在保证整体重量轻量化的前提下，提升了型材的抗扭、抗弯截面模量，相比采用普通方管焊接的十字连接结构，装配精度更高，后期拆装调整也更方便，不会出现焊接变形导致的框架尺寸偏差。在传感器安装支架、小型实验台架、电子设备防护围栏这类对框架搭建灵活性要求较高的场景中，这种十字铝型材可以直接作为多方向杆件的交汇节点，既可以沿长度方向作为竖向或横向的主支撑梁，也可以在任意长度位置截断后作为十字转接节点使用，槽口内可以直接安装传感器安装座、走线槽、透明防护板等附属配件，

　　不需要额外焊接安装凸台。型材的截面过渡处均做了圆角处理，避免装配过程中锐边划伤操作人员，外表面采用阳极氧化处理，耐磨耐腐蚀，适合车间、实验室等多类工业场景长期使用。从结构受力角度分析，对称的截面设计让型材在四个方向的受力性能完全一致，不会出现单方向受力薄弱的问题，在搭建多层框架结构时，十字节点处的受力可以均匀传递到四个方向的杆件上，相比采用角件拼接的十字节点，整体结构刚性更好，长期受载下也不容易出现节点松动的问题。
