带挂锁可锁定织带塑料插扣线束结构

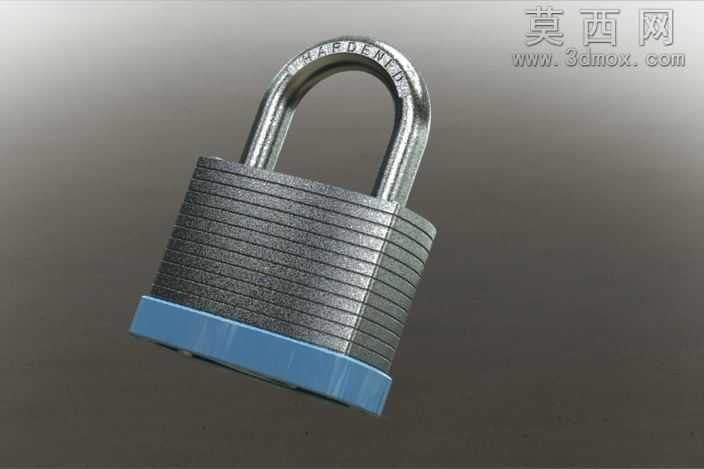

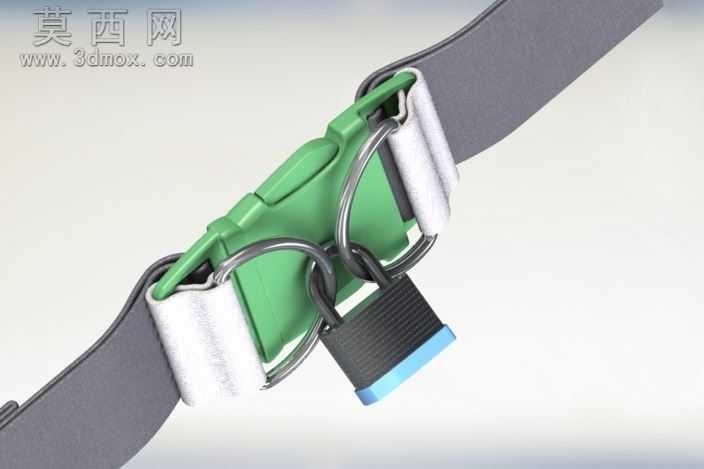

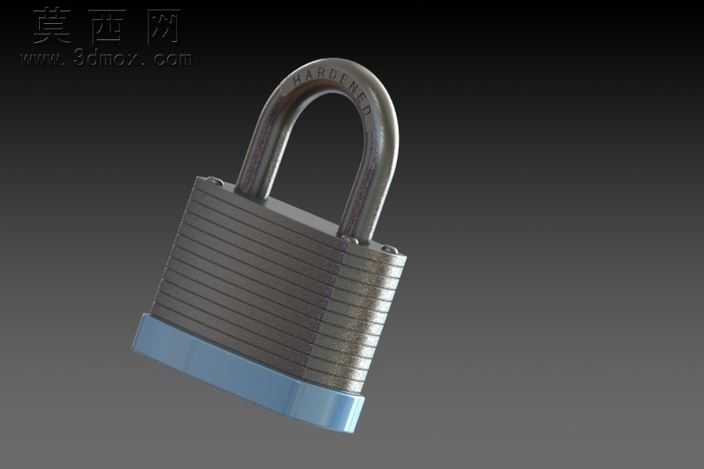

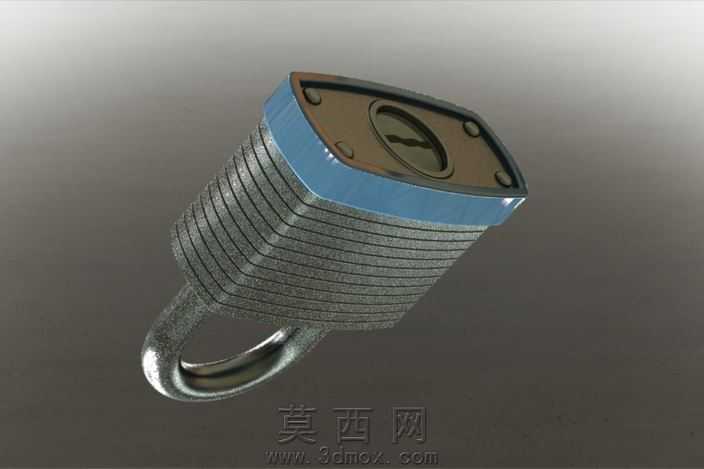

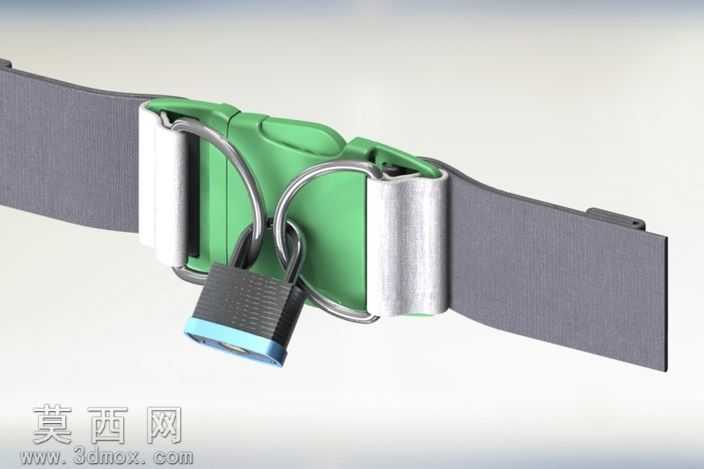

本作品为带挂锁的可锁定织带线束三维建模成果，建模过程严格遵循实物结构比例进行尺寸还原，首先完成核心塑料插扣主体的结构搭建：插扣采用公母对插的经典快拆结构，公扣端设置对称弹性卡爪，母扣端预留对应卡位与锁止孔位，建模时对卡爪的弹性形变预留空间做了精准的尺寸校准，保证插合与锁止动作的结构逻辑符合实际使用需求。织带部分采用柔性建模逻辑，还原织带穿过插扣两侧金属包边的穿绕路径，金属包边做了卷边压合的细节结构，模拟真实织带扣的金属包边加固工艺，避免织带长期使用出现毛边脱线的结构设计也在建模中完整体现。挂锁部分采用精细化建模，还原锁梁的弧形弯折结构、锁身的防滑纹理细节、锁芯位置的标识结构，锁梁可实现穿过插扣预留锁孔的装配对位，建模时对挂锁与插扣的配合间隙做了合理设置，既保证锁止状态下插扣无法被意外按开，又不会出现装配干涉的问题。材质渲染阶段，塑料插扣主体采用哑光绿色工程塑料材质，添加细微的磨砂颗粒质感还原注塑件的真实表面效果；金属包边与挂锁锁梁采用拉丝不锈钢材质，调整金属反射参数模拟金属表面的柔和反光，挂锁锁身采用哑光黑色工程塑料搭配锁梁底部的蓝色装饰边，区分不同部件的材质差异；织带部分采用高密度尼龙织带材质，添加织物纹理与轻微的做旧质感，还原织带的编织纹理与使用质感。设计思路围绕线束的安全锁止需求展开，普通塑料插扣仅能实现快速绑紧，容易被意外触碰解开，本设计通过在插扣位置预留挂锁安装位，搭配小型挂锁实现锁止功能，可应用于需要防误开、防盗拆的线束绑扎场景，比如户外装备绑带、行李固定束带、工业设备线束固定等场景，建模过程中对所有活动部件的运动行程做了校验，保证挂锁开合、插扣插拔的动作都能在模型中完整体现，各部件的倒角、拔模斜度都按照注塑加工、五金冲压的工艺要求进行设置，确保模型可直接用于后续的结构验证与加工参考。
