三丰数显式位移测量指示表结构设计

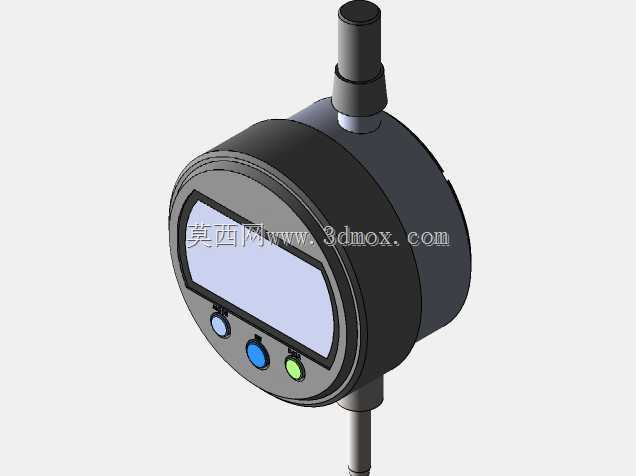

　　这款数显指示表的建模完全还原了量产型量具的结构逻辑，在精密加工车间的工序间检测场景里，这类表头常被搭配磁性表座使用，完成轴类零件径向圆跳动、工装夹具装夹定位偏差、冲压模具合模间隙、自动化装配工位压装行程的快速测量，相比传统机械式百分表，数显结构的读数效率更高，能避免人工视差带来的测量误差，在批量零件的快速抽检环节适配性极强。从结构设计来看，模型完整还原了表头的核心组成部分：顶部的线缆出线端做了阶梯式轴段设计，预留了防水密封圈的安装槽位，适配工业现场切削液、粉尘环境下的防护需求，出线端的轴径尺寸与常规表座提升夹头的装夹孔径匹配，可直接固定在标准表架上无需额外转接件；主体外壳采用圆形包覆结构，侧壁做了细微的防滑滚花处理，

　　方便操作人员手持调整位置，正面的显示屏区域做了下沉式安装位，屏幕周边的凸边可避免屏幕直接被工件磕碰，三个操作按键按照使用频率排布在屏幕下方，按键的凸起高度控制在1.5mm以内，既保证按压反馈清晰，又不会在狭窄测量空间内被意外触碰触发参数重置。测杆部分采用上下同轴的导向结构，测杆伸出端的轴径与常规机械式百分表完全通用，可直接替换现有产线上的老旧机械表头，无需重新调整表座的装夹高度，安装边界上，表头主体的最大外径、整体高度、测杆行程都严格对标量产实物参数，安装时只要保证测杆轴线与被测面垂直，即可获得稳定的测量数据。建模过程中对内部的安装限位做了还原，测杆的上下移动行程设置了硬限位结构，避免超行程使用造成内部传感部件损坏，

　　后盖的安装卡扣位置也做了精准复刻，方便后续做维护拆解的结构演示，整个模型的装配关系完全按照实物的装配顺序搭建，可直接用于量具结构教学、检测工位的布局仿真、非标自动化检测设备的表头选型适配参考，在做检测工位的三维布局时，直接调用该模型即可验证表头与周边工件、夹具的干涉情况，提前规避安装空间不足的问题。
