ADXL345三轴加速度计LGA封装结构

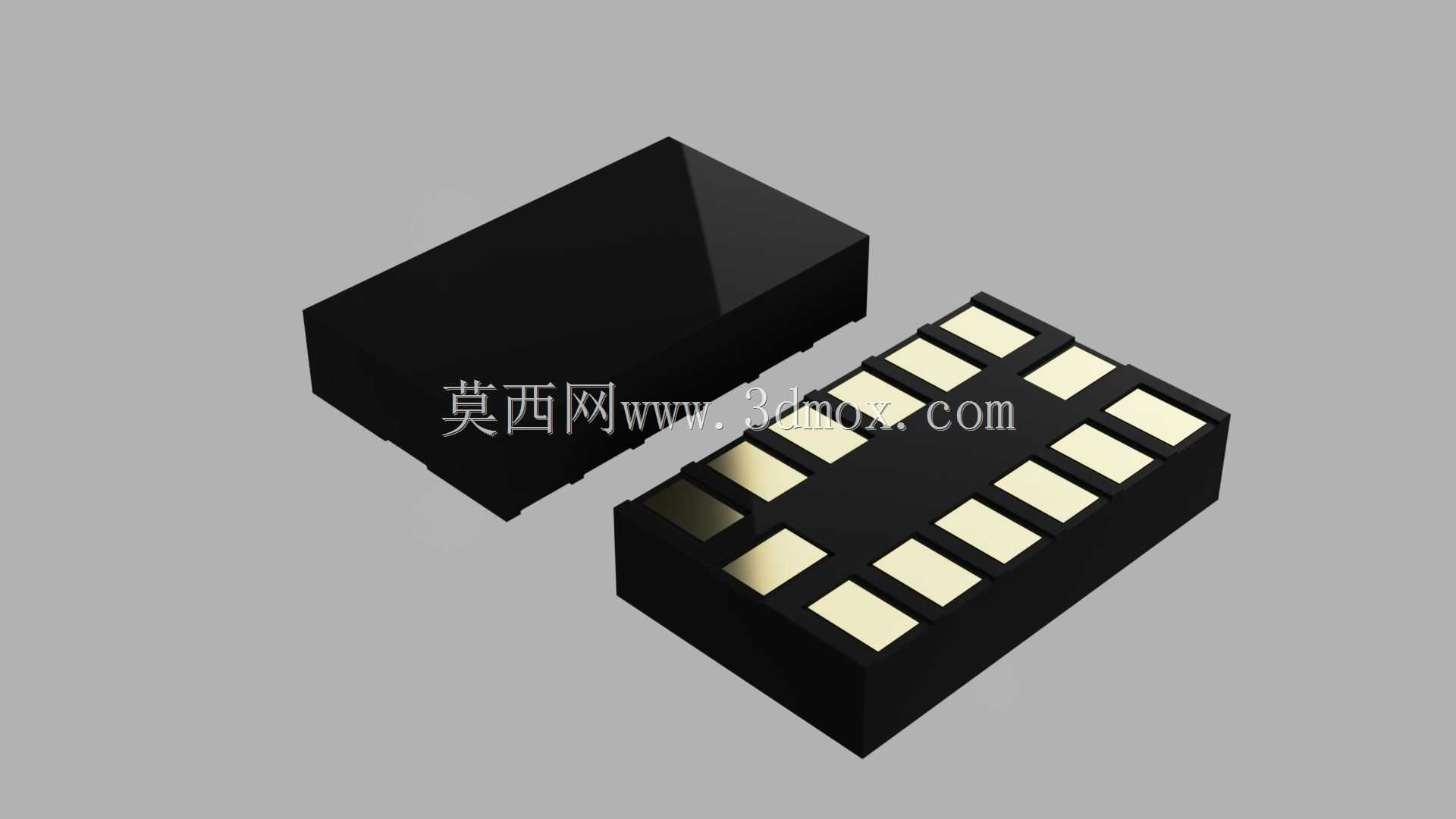

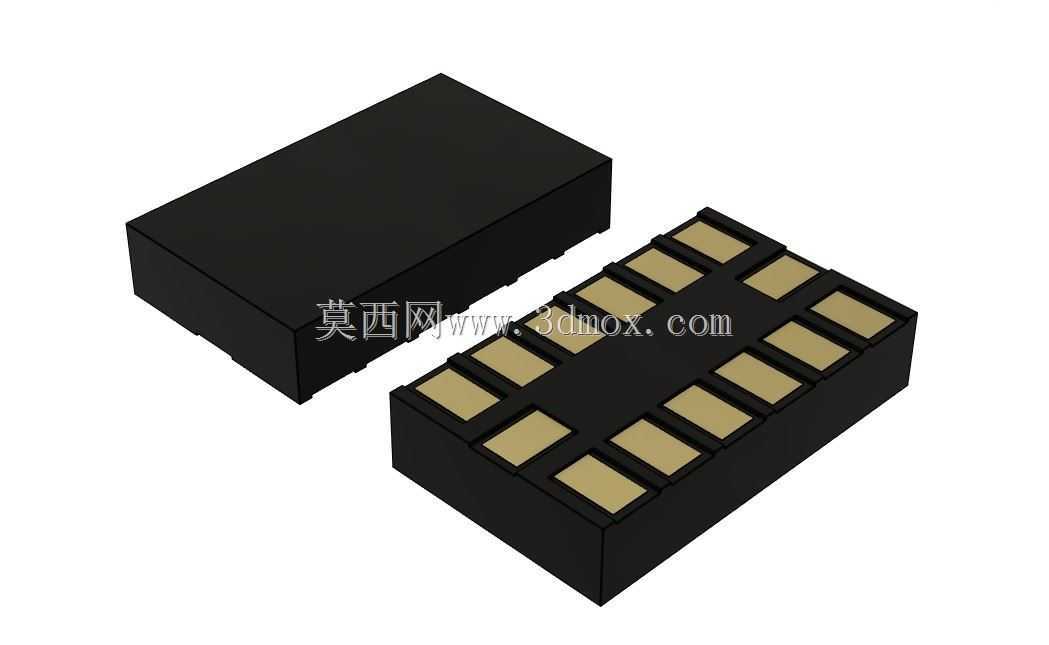

　　在消费电子、工业检测、可穿戴设备的结构设计环节中，这类小型三轴加速度计的选型与安装适配，往往是决定整机空间利用率、检测精度的关键细节。这款加速度计采用3mm×5mm×1mm的14芯薄型LGA封装，在做PCB布局时，需要严格把控焊盘的尺寸公差与周边净空范围，封装底部的焊盘呈对称排布，两侧各布置7个引脚，回流焊接时的锡膏厚度、钢网开口尺寸都需要匹配该封装的焊盘宽度，避免出现连锡、虚焊的工艺问题，同时要注意在器件周边预留0.3mm以上的维修操作空间，方便后期返修时的热风枪作业。从功能适配角度看，该器件可实现最高±16g量程的加速度检测，13位的测量分辨率对应4mg/LSB的检测精度，能够捕捉小于1.0°的倾角变化，

　　完全满足手持设备的横竖屏切换、运动状态识别、跌落检测这类常规场景的需求，同时集成的中断引脚可直接映射活动检测、非活动检测、自由落体检测、阈值触发等功能，不需要主控持续轮询传感器数据，能有效降低整机的待机功耗。在做结构堆叠时，要尽量将该器件布置在PCB的刚性区域，避免靠近板边易形变的位置，防止PCB受力形变产生的应力传递到器件封装上，导致检测数据出现零点偏移；如果是用在高冲击场景的设备中，还需要在器件周边做局部的缓冲结构设计，避免瞬间冲击力超过器件的量程上限造成损坏。器件的数字接口支持SPI与I2C两种通信协议，在布线时要注意数字信号线的阻抗匹配，I2C通信的上拉电阻要尽量靠近传感器引脚布置，减少信号反射带来的通信干扰。

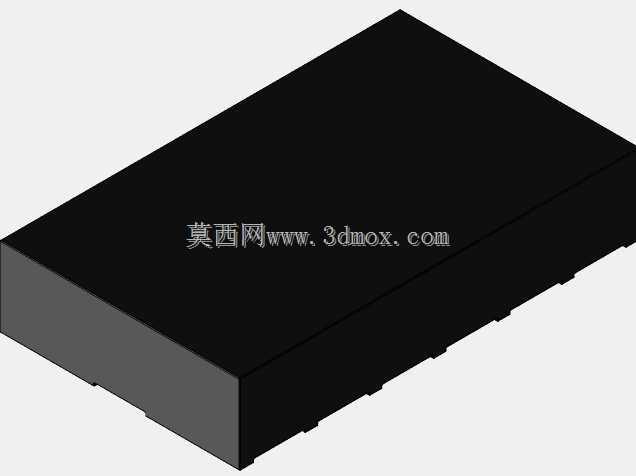

　　另外该器件集成的32级FIFO缓存区，可批量存储测量数据，减少主控的唤醒频次，这一特性在做低功耗可穿戴产品设计时优势明显，能大幅延长电池的续航时间。建模时严格还原了封装的外形倒角、焊盘的金属化区域尺寸、本体的黑色塑封质感，可直接用于PCB装配仿真、整机结构干涉检查，也能用于产品爆炸图的渲染展示，帮助结构工程师在设计阶段就提前预判安装适配问题，减少后期打样的迭代次数。
