拓扑优化GE喷气发动机支架结构设计

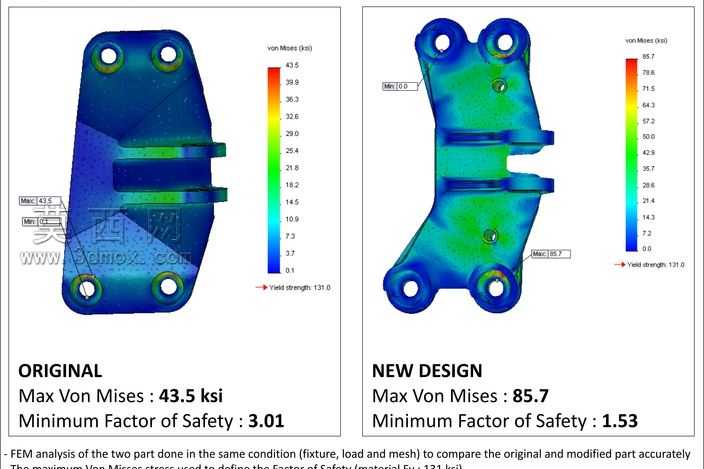

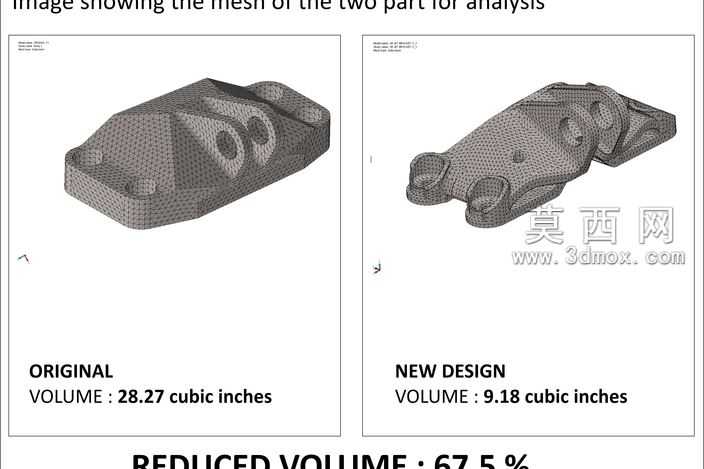

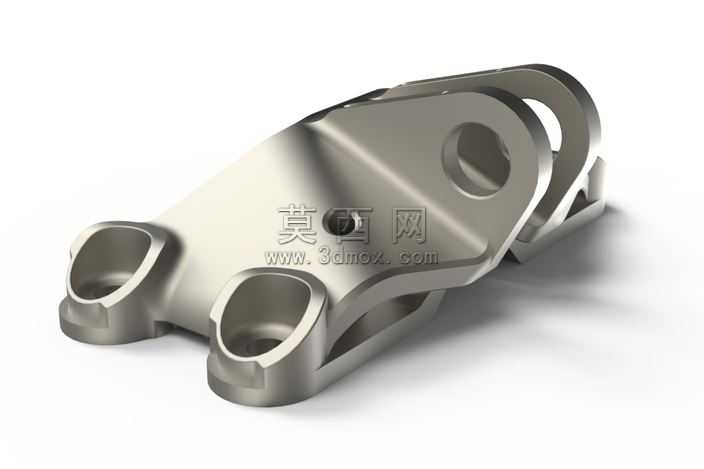

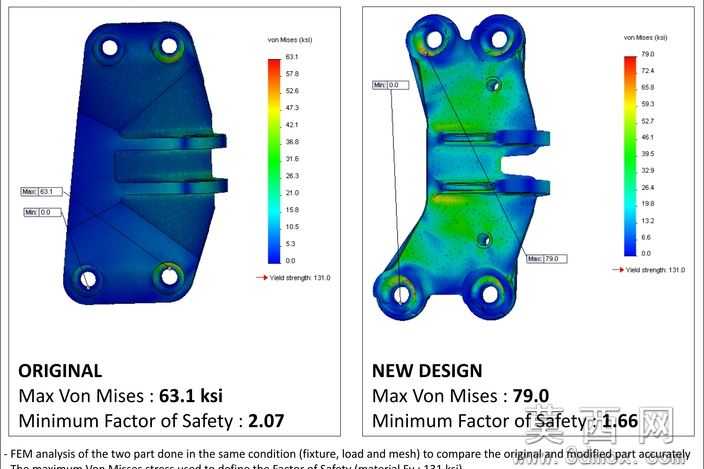

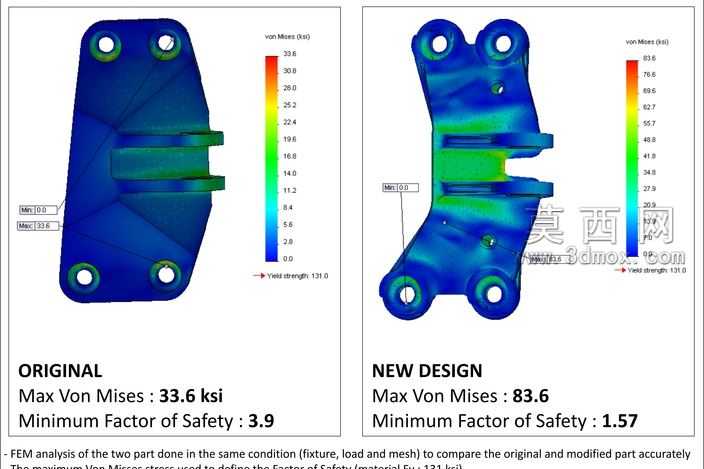

本作品为经过拓扑优化设计的GE喷气发动机支架三维模型，建模阶段围绕航空发动机支架的实际承载工况开展，首先明确核心负载条件为向上静态垂直8000磅的载荷要求，在建模过程中采用分层设计思路，适配Ti-6Al-4V钛合金材料的增材制造工艺特性，充分发挥 additive manufacturing 工艺在复杂异形结构成型上的优势，突破传统减材制造的结构设计限制。模型渲染阶段采用金属质感材质，还原钛合金机加工构件的哑光银灰色金属表面效果，通过光影调整清晰呈现支架的镂空结构、安装孔位与过渡曲面细节，直观展示优化后的结构形态。结构设计上，原始设计容积为28.27立方英寸，经过多轮拓扑优化与有限元仿真验证，在完全满足承载强度要求的前提下，修改后的设计容积降至9.18立方英寸，容重减少比例达到67.5%，实现了极致的轻量化目标。设计过程中依托有限元分析方法，对每个结构图层的载荷传递路径进行精准核算，确保不同载荷工况下各结构层的负载分配合理，避免应力集中问题，在4种不同负载方案的校验中均满足强度与刚度要求，既最大化去除了非承载区域的冗余材料，又保证了支架与发动机安装对接的三个主安装孔位、上部连接结构的尺寸精度与形位公差要求，所有过渡位置均采用平滑圆弧过渡，减少应力集中风险，适配航空航天零部件的高可靠性要求。整体结构摒弃了传统支架的厚重实体设计，通过仿生式的镂空承力结构实现材料的最优分布，在大幅降低构件重量的同时提升了结构的载荷传递效率，完全匹配喷气发动机的安装使用需求，也为同类航空承力构件的轻量化设计提供了可参考的优化思路。
