通用电气航空发动机支撑托架结构设计

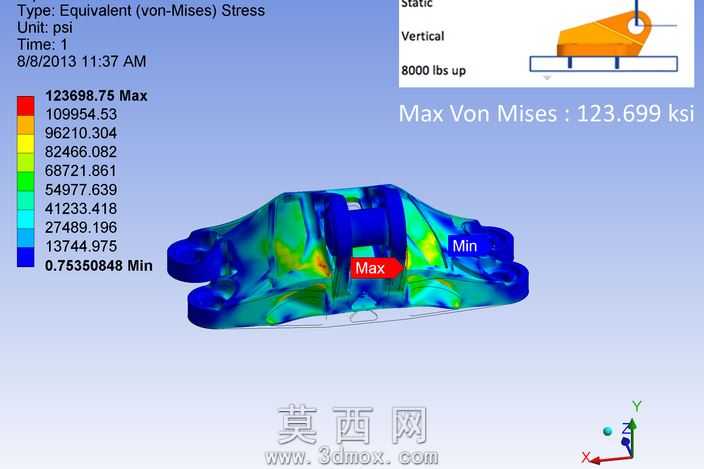

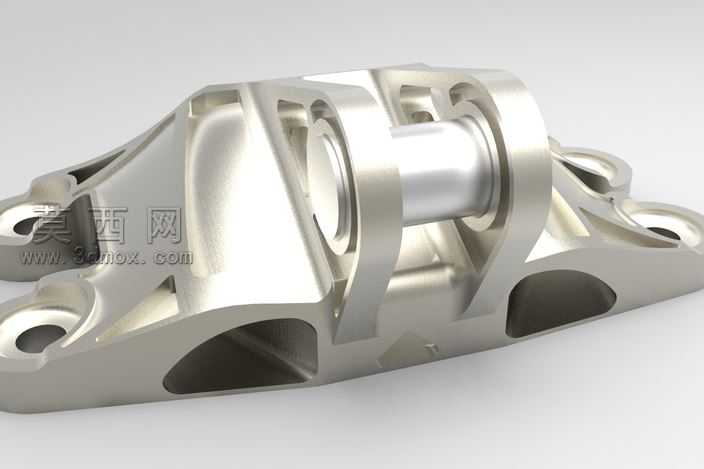

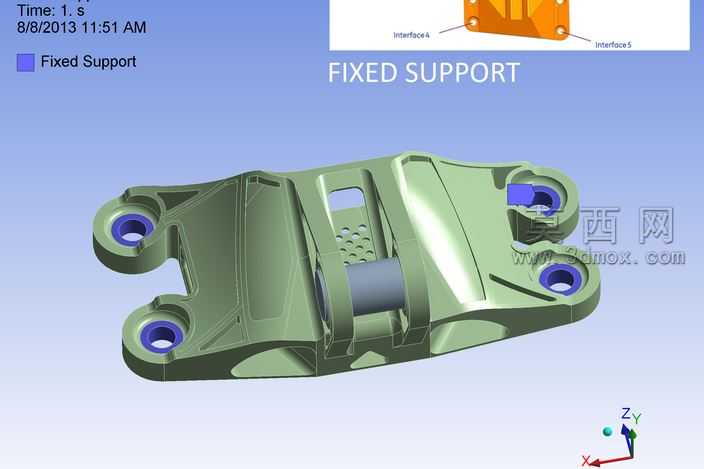

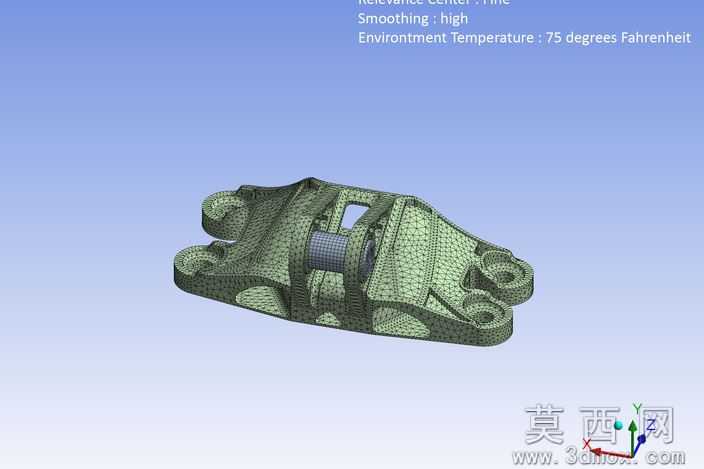

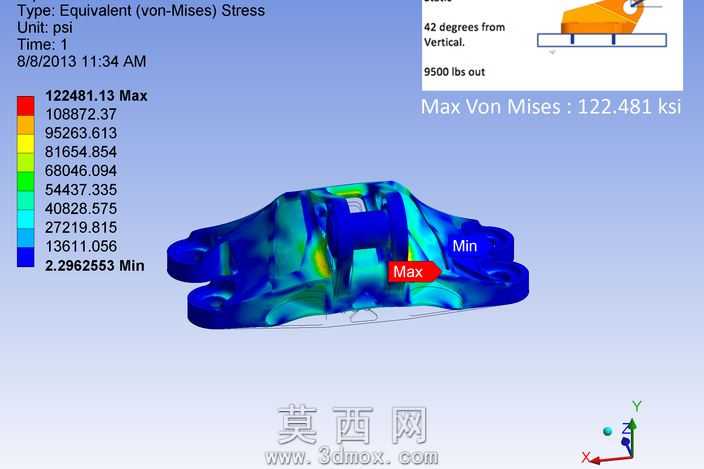

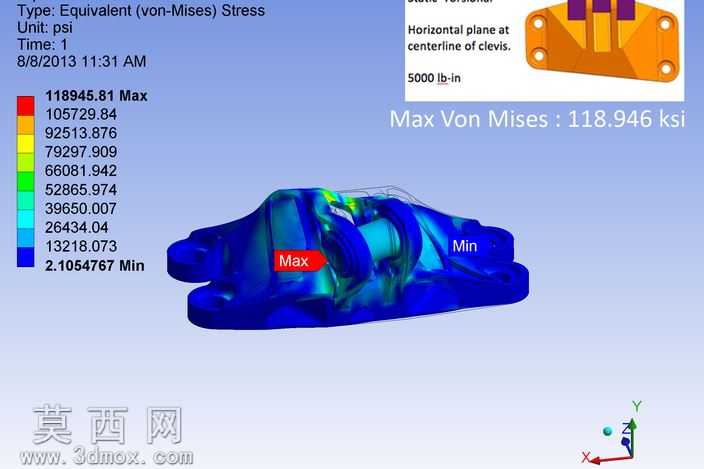

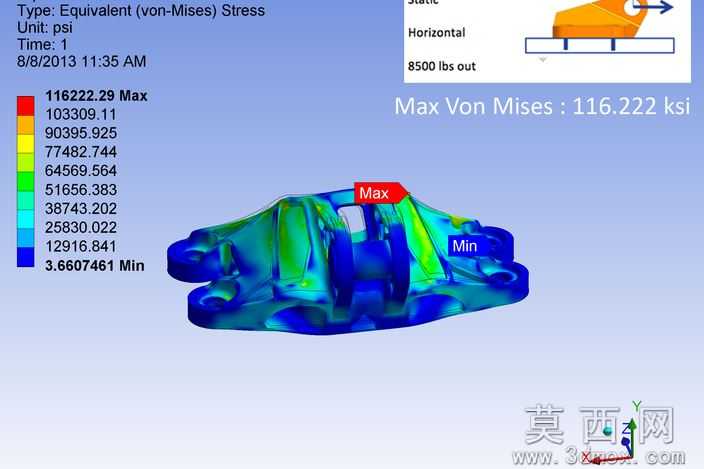

本作品为通用电气航空发动机配套的支撑托架三维设计方案，整体采用一体化铣削成型的结构思路，在三维建模阶段严格遵循航空零部件的载荷分布逻辑，通过参数化建模完成整体轮廓的搭建，首先根据发动机安装点位的坐标约束，确定托架的主承力梁走向与安装孔位分布，保证各连接点的同轴度与位置公差符合航空装配要求。建模过程中对承力区域进行了加厚处理，同时在非承力的冗余区域设计了多处异形镂空减重结构，通过拓扑优化逻辑将材料集中在应力传递路径上，在保证结构强度的前提下最大化降低构件自重，最终实现原始设计部分体积28.27立方英寸、新设计部分体积6.33立方英寸的轻量化效果，肺容积占比达到77.61%，大幅降低航空构件的自重负载。材质渲染阶段采用航空级高强度铝合金的金属材质参数，还原了机加工后的金属哑光质感，对安装轴的配合面做了高光磨削质感的区分，清晰展现构件的加工工艺特征，镂空区域的内壁也做了倒角过渡的细节处理，避免应力集中问题。结构设计上充分考虑发动机工作状态下的振动载荷与热胀冷缩余量，主承力轴与托架本体采用过渡配合的结构设计，两侧的安装耳片设置了多组固定孔位，可适配不同规格的安装基座，同时在应力集中的转角位置全部做了圆角过渡处理，通过有限元仿真验证，采用ANSYS V13.0完成仿真校验，网格元素大小设置为0.075保证计算精度，在75度环境温度工况下，结构应力分布平滑均匀，相关性能满足航空部件的使用要求，仿真结果与理论计算值匹配度良好。整体设计将分散的受力点尽可能统一整合到整体结构中，减少了多余的连接部件，提升了托架整体的结构可靠性，同时兼顾了装配便利性与后期维护的操作空间，可直接用于航空发动机的安装支撑场景，也可为同类型航空承力构件的轻量化设计提供参考。
