GE喷气发动机轻量化支架V5结构设计

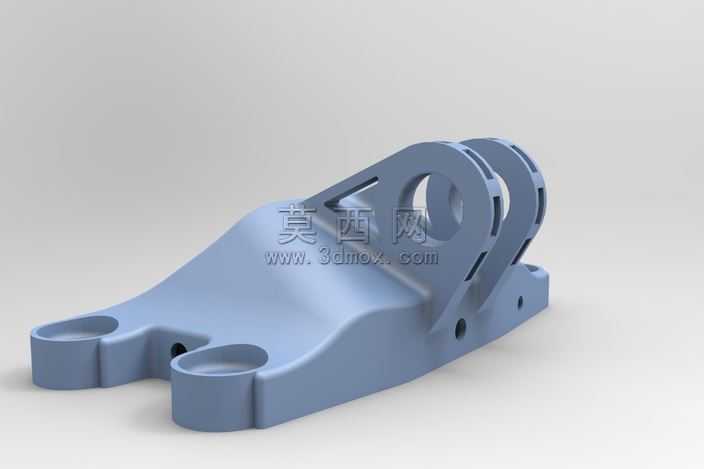

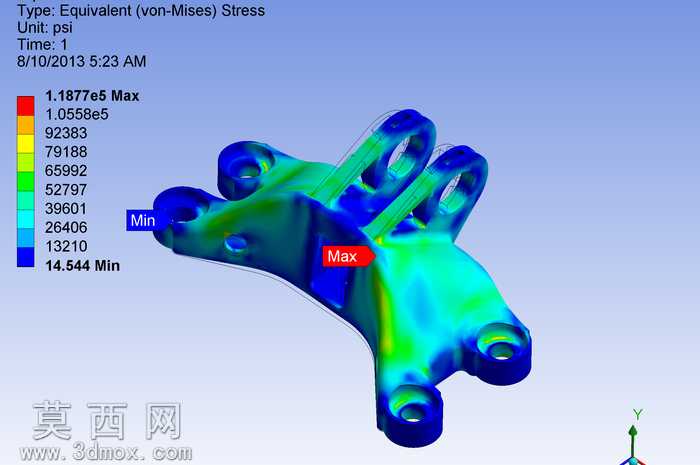

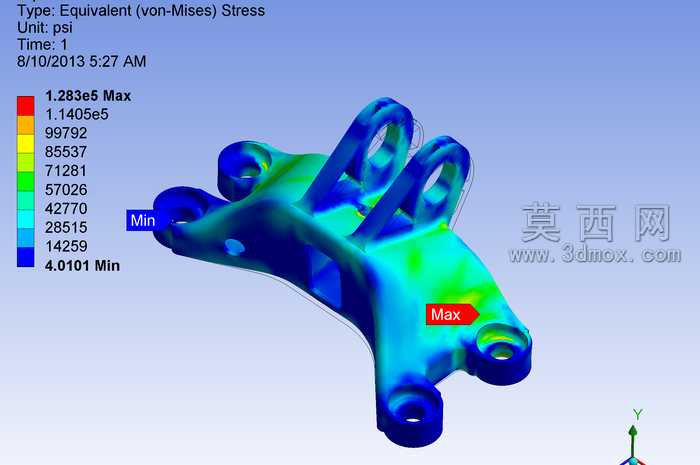

本作品为GE喷气发动机配套支架的第五版优化设计三维模型，全程通过三维建模软件完成全参数化结构搭建，建模阶段先梳理支架的核心承载需求，明确其需要同时承担发动机安装定位、运行载荷传递、工况振动缓冲的核心功能，先绘制整体轮廓草绘，以对称基准面为定位参照，逐步拉伸生成主体基座结构，再通过切除、放样、倒角等特征指令完成细节结构的塑造。渲染阶段采用哑光金属质感材质，模拟航空铝合金的表面处理效果，打光采用柔和的多角度漫反射光源，完整呈现支架的曲面过渡、开孔结构与整体轮廓，无过度曝光或结构遮挡问题，可清晰观察每一处结构细节。材质设定上匹配航空常用铝合金的物理属性，兼顾轻量化与高强度的特性表现，结构设计上做了多维度优化：原始设计体积为28.27立方英寸，本次优化后体积缩减至5.47立方英寸，体积减少比例达80.65%，在保证结构强度满足仿真校验要求的前提下，大幅削减了非承载区域的冗余材料。设计思路上优先保证整体结构的力学连贯性，将安装孔位、铰接结构、承载基座做一体化流畅过渡，避免应力集中的直角结构，所有开孔边缘均做圆角处理，两个底部安装孔采用沉头设计适配标准紧固件，上部铰接位采用双耳片结构提升连接稳定性，侧面开设工艺减重孔同时兼顾走线让位功能，整体表面采用均匀壁厚设计，既符合轻量化设计目标，也适配后续增材制造或机加工的工艺要求。所有结构特征均经过仿真校验，在给定载荷工况下的应力分布、变形量均满足使用要求，在大幅降低构件重量的同时，完全保留原结构的承载能力与安装适配性，可直接用于航空发动机相关结构的教学演示、方案验证或工艺研发参考。
