GE喷气发动机优化版支撑支架结构设计

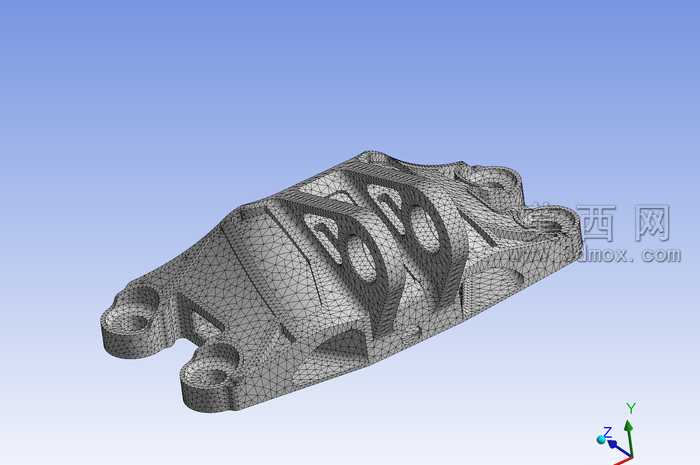

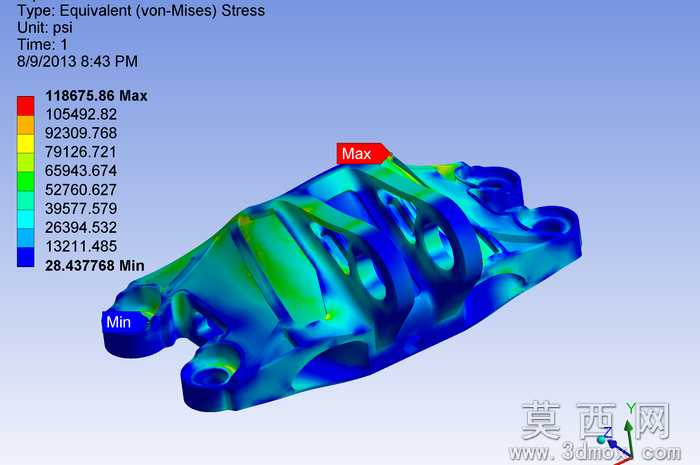

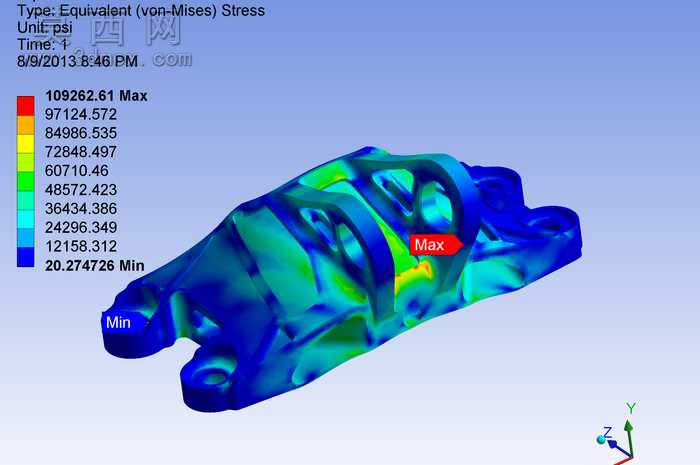

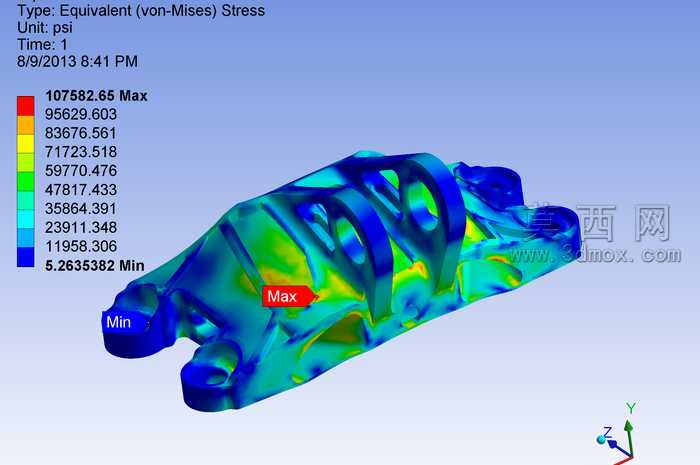

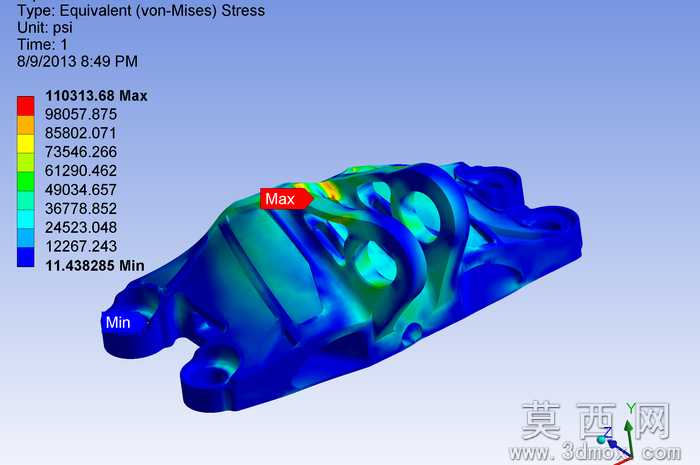

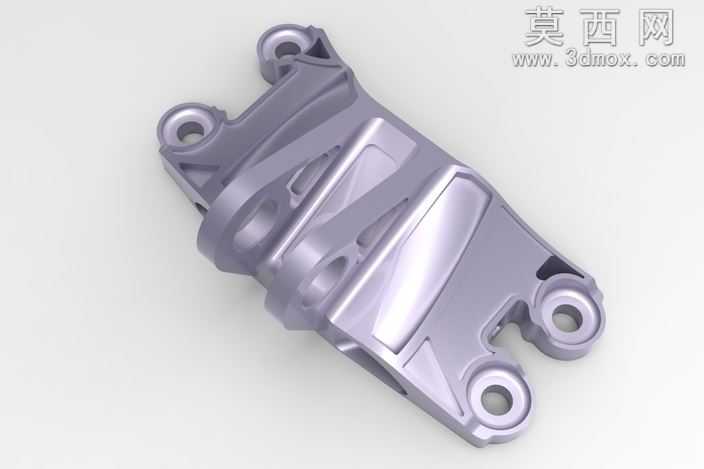

本作品为GE喷气发动机配套支撑支架的优化设计三维模型，建模阶段依托专业三维设计软件完成全参数化结构搭建，完整还原支架的每一处安装孔位、加强筋布局与连接端面特征，所有装配基准尺寸严格匹配发动机安装接口的公差要求，确保模型可直接导入仿真环节开展验证。渲染阶段采用金属哑光银灰材质，精准还原航空铝合金构件的表面质感，通过多光源布光突出结构的曲面过渡与棱角特征，清晰呈现支架的立体形态与各部位的厚度变化，让观看者可以直观感知构件的实际外观效果。材质设定上参考航空支架常用的高强度铝合金属性，匹配对应材料的密度、力学性能参数，为后续的仿真分析提供准确的基础数据支撑。结构层面，该支架采用多安装耳座布局，四个带衬套孔的连接端分别对应发动机与安装机架的固定点位，主体通过变厚度加强筋实现力流的顺畅传递，在保证连接强度的前提下完成了大幅轻量化优化，原始设计体积为28.27立方英寸，优化后新设计体积仅为6.20立方英寸，体积减少比例达到78.07%，在大幅降低构件自重的同时，完全满足承重与抗振的使用需求。设计思路围绕受力均匀化核心目标展开，设计过程中重点考量支架在发动机运行工况下的受力分布，尝试将工作载荷在整个结构中实现均匀分散，针对性采用分层变厚度表面设计，根据不同部位的受力大小匹配对应的结构厚度，避免局部应力集中导致的结构失效问题。模型完成后通过ANSYS V13.0开展仿真验证，网格元素大小设置为0.075，网格相关性设置为细等级，平滑度设置为高等级，在华氏75度的环境温度条件下完成静力学仿真，验证结果显示优化后的支架完全满足结构强度要求，可适配喷气发动机的实际安装使用场景，兼顾轻量化与结构可靠性的双重需求，可为同类航空支撑构件的优化设计提供参考思路。
