深沟球式滚珠轴承三维结构设计

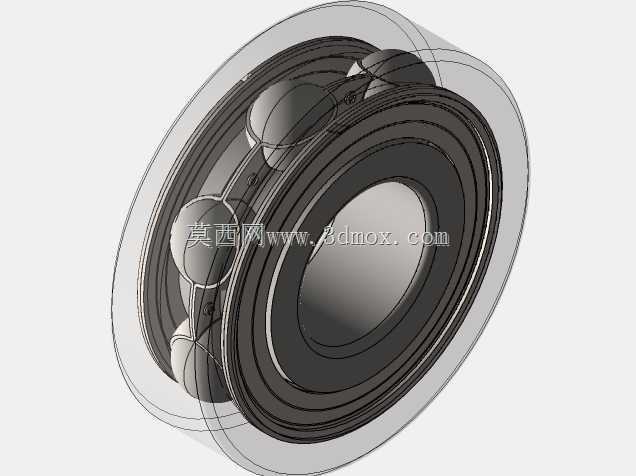

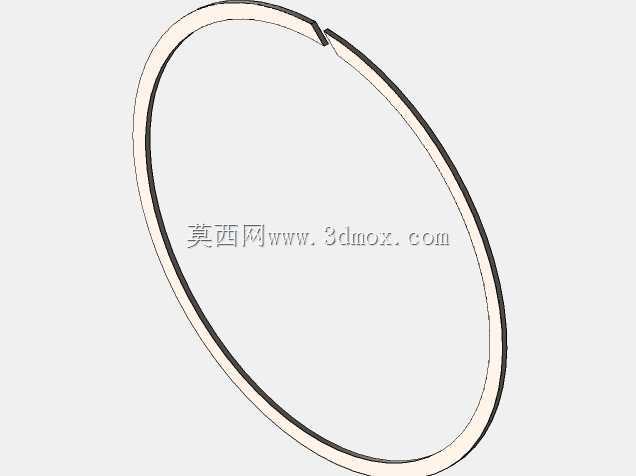

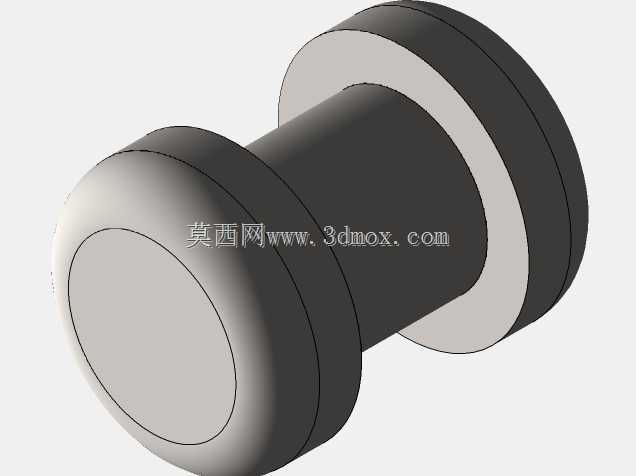

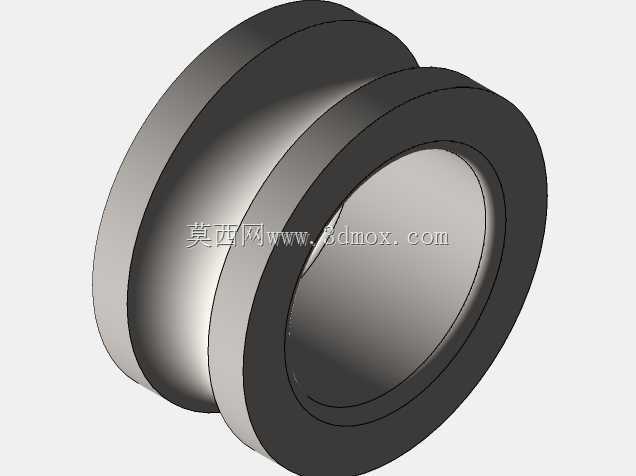

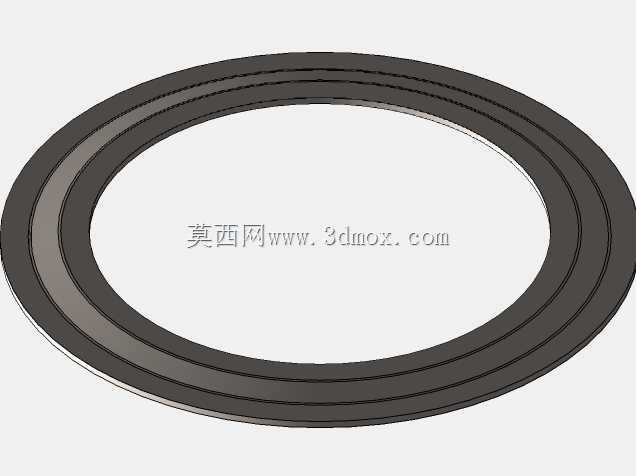

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的核心支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴组件、精密检测仪器的回转机构，都需要这类部件承担径向载荷与少量轴向载荷，降低转轴运转过程中的摩擦阻力，同时约束轴系的径向与轴向窜动，保证旋转精度维持在设计允许范围内。这款滚珠轴承的结构设计遵循常规深沟球轴承的成熟构型，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成，内圈与转轴采用过盈配合随轴同步转动，外圈与设备轴承座孔采用过渡或间隙配合起到固定支撑作用，均匀分布在内外圈滚道之间的钢球是承载载荷的核心元件，保持架则将相邻钢球均匀分隔，避免钢球在运转过程中相互接触摩擦产生额外磨损，

　　同时引导钢球在滚道内顺畅滚动。设计过程中首先要明确轴承的安装边界尺寸，内圈内径是与轴配合的核心尺寸，需要根据轴的设计直径确定配合公差，外圈外径对应轴承座的安装孔径，轴承的整体宽度决定了轴承座的轴向安装空间，滚道的曲率半径需要与钢球直径匹配，保证钢球与滚道的接触应力处于材料允许的范围内，避免长期运转出现接触疲劳剥落。钢球的数量与直径需要结合轴承的额定载荷要求计算确定，在相同的轴承外形尺寸下，钢球直径越大、数量越多，轴承的额定动载荷越高，能承受的运转负载越大，但也要兼顾保持架的结构强度，预留足够的保持架材料空间，避免高速运转时保持架出现断裂失效。在实际选型应用中，这类滚珠轴承适合中高速、低冲击的运转场景，

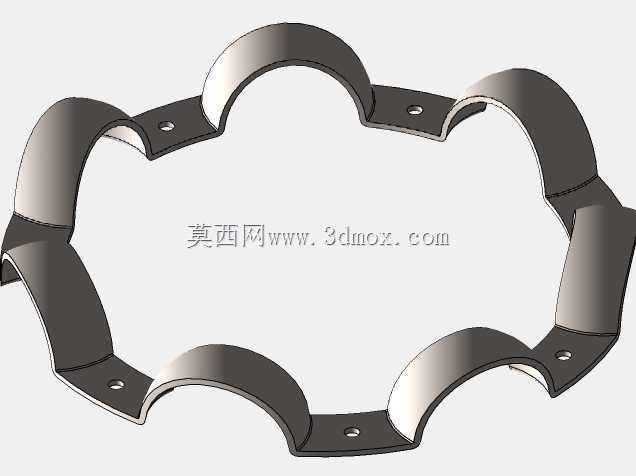

　　安装时需要注意内圈与轴的同轴度误差控制，避免偏载导致轴承早期失效，同时要根据运转转速、工作温度选择适配的润滑脂或润滑油，定期补充润滑介质，延长轴承的使用寿命。建模过程中对滚道的曲面造型做了精准还原，保持架的兜孔结构也按照实际冲压保持架的形态构建，能够直观展示轴承内部各零件的装配关系，可用于机械原理教学、设备装配仿真、轴系结构设计的参考素材，帮助设计人员快速理解轴承的装配逻辑，在设备布局时准确预留安装空间，校核轴系的支撑刚度。
