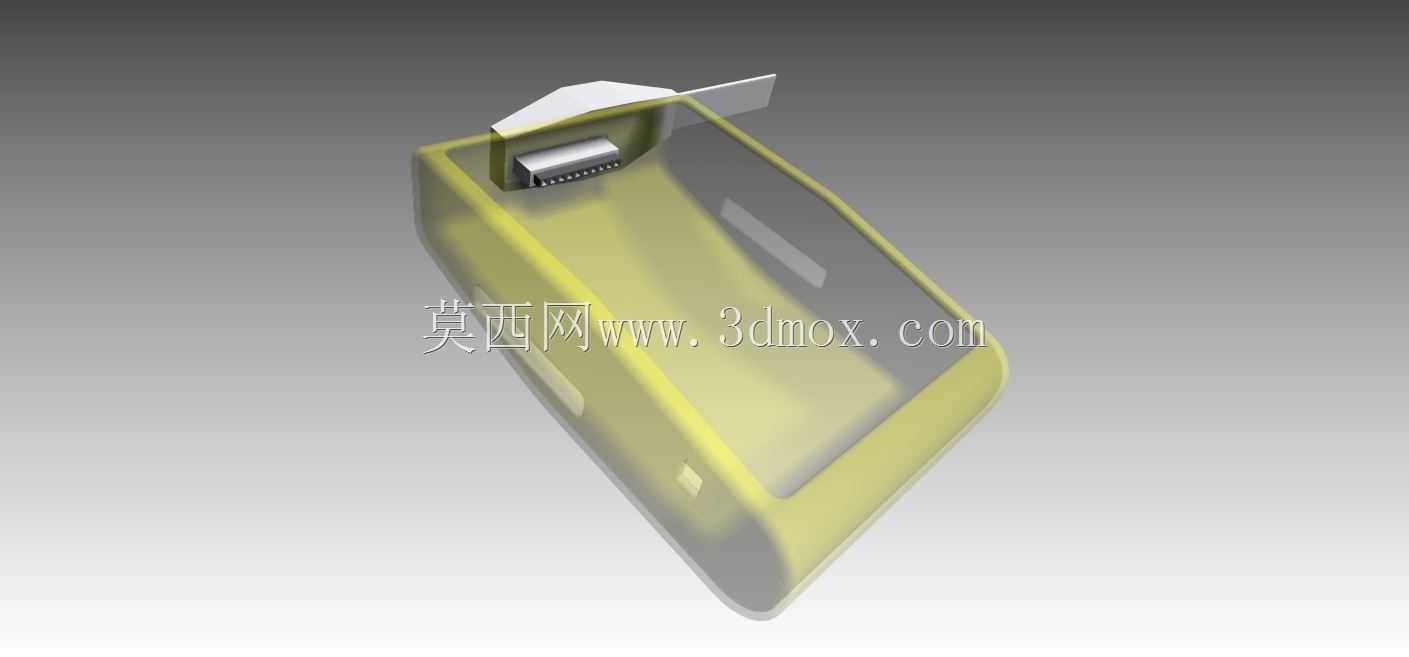

半透明带接口便携电子设备防护外壳结构

　　这款防护壳体的设计初衷，是为内置的小型功能模块提供可靠的物理防护与安装承载，常见于便携检测传感单元、随身数据采集终端这类需要兼顾防护性与状态可视需求的应用场景。从结构上看，壳体采用半透明主体搭配硬质侧边包胶的组合形式，半透明区域无需拆解壳体即可快速观察内部模块的指示灯状态、接线排布情况，日常巡检时能大幅提升排查效率，避免反复拆壳带来的密封失效风险。壳体顶部预留的标准插接接口位做了内凹下沉处理，接口端面比壳体最外沿低2mm左右，日常放置或轻微磕碰时，外力不会直接作用在接口插针上，能有效降低接口松脱、针脚弯折的故障概率。侧边的防滑纹理不是装饰性设计，每道纹理的深度控制在0.8mm，间距2mm，手持操作时能提供足够的静摩擦力，

　　即便戴薄款劳保手套操作也不会出现滑脱问题。壳体内部的安装柱位做了统一高度设计，所有固定柱的端面平面度公差控制在0.1mm以内，内置PCB板安装时不会出现翘曲，避免板载元件因装配应力出现虚焊。壳体边缘的合模线位置做了R0.5的圆角过渡，没有尖锐飞边，日常携带时不会刮蹭衣物或划伤操作人员皮肤。从安装边界来看，壳体整体外形为带倒角的长方体结构，四个边角的倒角半径为5mm，在紧凑的安装空间内排布时，不会和相邻部件出现锐角干涉，适配多数随身佩戴的卡扣、挂套配件。壳体的壁厚做了差异化设计，接口周边的壁厚加厚到2.5mm，提升接口位置的结构强度，半透明可视区域的壁厚控制在1.2mm，保证透光清晰度的同时不会出现注塑缩痕。

　　内部的走线槽位沿着壳体内壁排布，槽宽3mm，能容纳3根直径0.8mm的信号导线，槽位边缘做了倒圆角处理，避免装配时割破导线绝缘层。壳体的开合结构采用卡扣加超声波焊接的组合形式，日常维修时可通过预留的撬口拆开卡扣更换内部模块，量产装配时通过超声波焊接实现IP54级别的防尘防泼溅能力，适配车间、户外临时检测这类多尘、偶尔遇水的使用环境。
