Switchcraft款RCA杰克音频接口三维建模

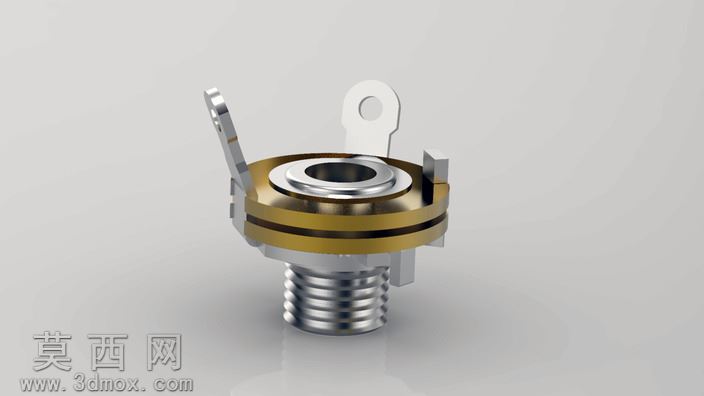

本作品为Switchcraft规格RCA杰克音频接口的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循接插件类五金零件的实际生产尺寸规范，精准还原了该款音频插座的全部结构细节。建模阶段首先从核心功能结构入手，先完成中心信号接触芯的建模，还原其内部中空的插针适配结构，保证与标准RCA公头的配合尺寸公差符合行业规范，中心接触件的金属壁厚度、端部倒角都按照实物比例精准绘制，避免出现装配干涉问题。随后完成外围接地金属壳体的建模，还原壳体上的两道环形绝缘隔槽结构，准确区分信号极与接地极的结构边界，壳体外侧的螺纹结构采用螺旋扫描特征生成，完整还原每一圈螺纹的牙型与螺距，可直接用于模拟面板安装时的螺母锁紧装配流程。模型顶部的三个固定焊片分别对应不同电极的接线位，其中带圆形安装孔的接地焊片、侧边的信号焊片都按照实物的弯折角度、厚度进行建模，焊片表面的安装孔位、边缘倒角都做了精细化处理，还原五金冲压件的工艺特征。材质与渲染阶段，针对不同部件的物理属性分别赋予对应材质：中心接触件与金属壳体、焊片部分赋予抛光黄铜金属材质，调整材质的反射率与粗糙度参数，还原铜质五金件的金属光泽与细微的表面磨砂质感；两道环形隔槽赋予黑色绝缘工程塑料材质，调整材质的漫反射参数，还原塑胶件的哑光质感；螺纹部分做了细微的表面纹理处理，模拟车削加工后的金属表面纹理。渲染时采用影棚级柔光布光，在模型下方添加柔和的地面反射效果，突出金属零件的轮廓层次与材质质感，多角度渲染图可清晰展示接口的正面插合端、背面接线端、侧边固定结构的全部细节。设计过程中充分考虑了该零件的实际使用场景，所有结构尺寸都参考行业通用的RCA插座安装规范，模型可直接用于音频设备的整机装配模拟、面板开孔尺寸校验、接插件装配干涉检查，也可用于产品宣传展示、安装教程演示等场景，完整还原了这款经典音频接插件的结构特征与外观质感。
