弧形卡扣式电缆固定夹结构设计

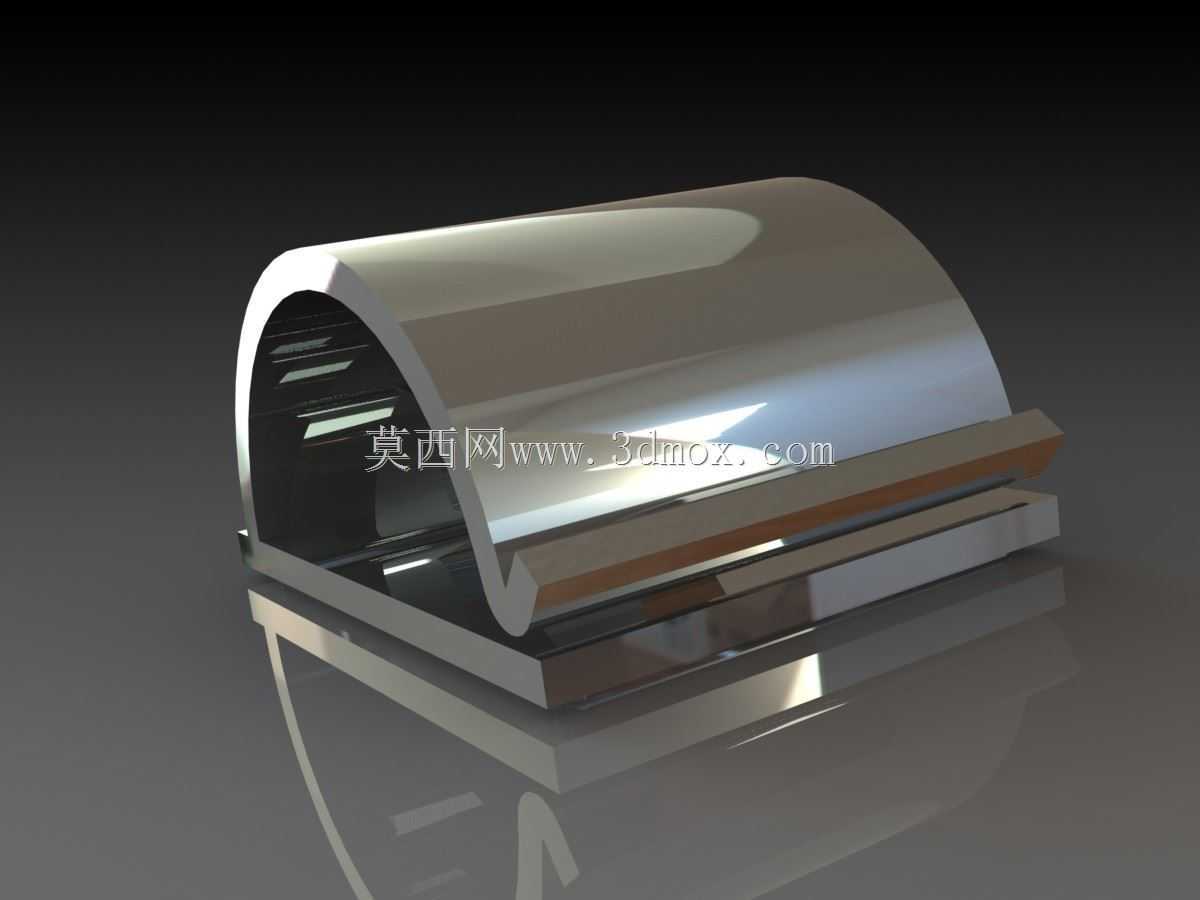

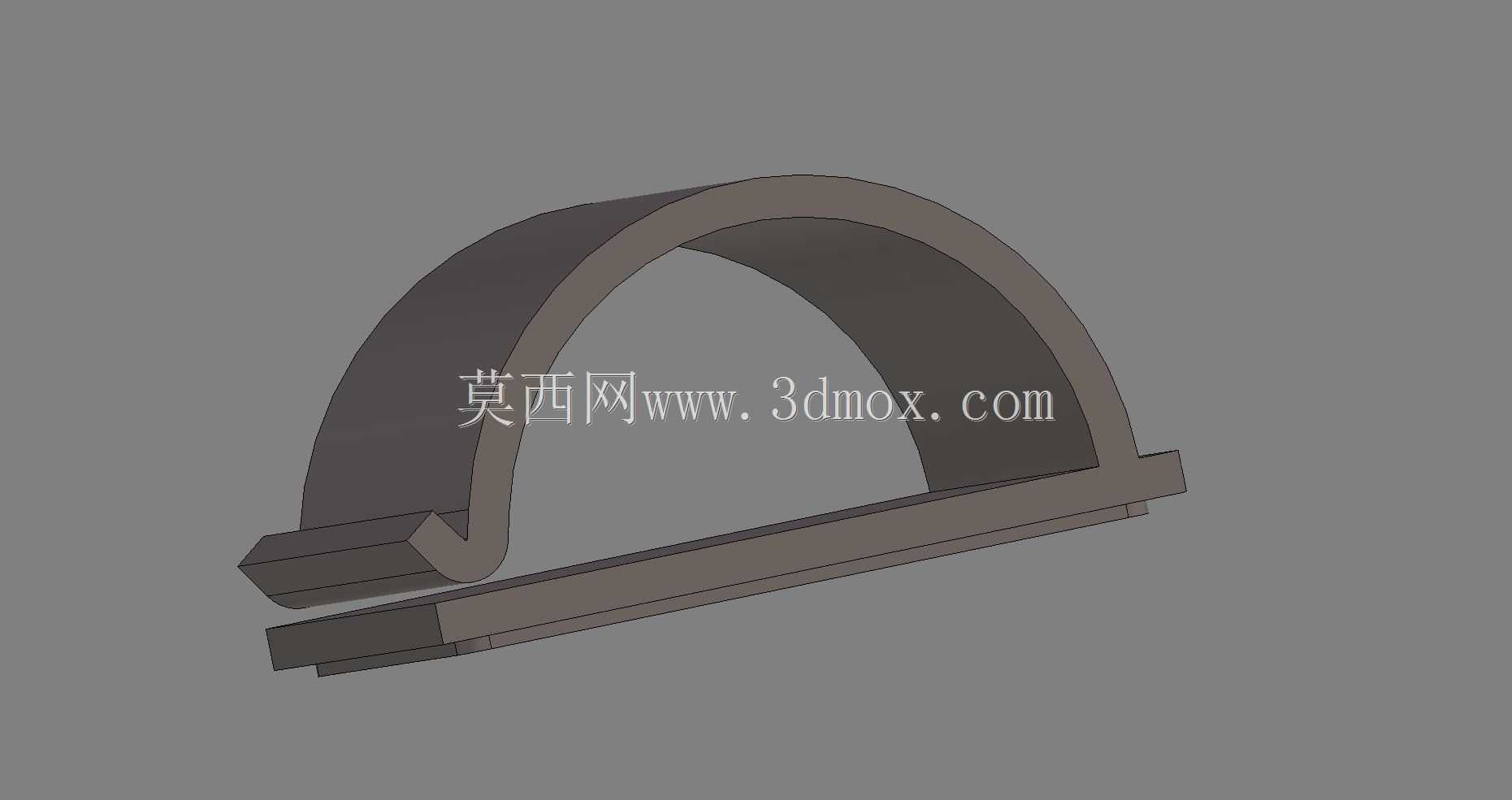

　　这款弧形卡扣式电缆固定件，主要面向工业控制柜内部布线、户外通讯基站线缆排布、小型机电设备线束整理场景设计，解决常规扎带拆卸易损伤线缆、金属线夹易锈蚀导电的实际工程痛点。从结构设计逻辑来看，整体采用半圆弧环抱式主体，弧度匹配常规圆形电缆的外轮廓曲率，内侧预留微小的过盈量，安装后可与电缆外护套形成均匀的面接触，避免局部应力集中压伤线缆绝缘层，同时能提供足够的静摩擦力防止线缆受外力拉扯时发生轴向窜动。卡扣端采用带倒钩的悬臂梁结构，安装时无需额外紧固件，对准安装基座的卡槽施加按压力即可完成锁止，倒钩的倾角经过反复校核，既保证安装时的按压力度处于人工操作舒适区间，又能在长期使用中抵御线缆自重、设备运行振动带来的脱开风险，

　　拆卸时只需用一字螺丝刀撬动倒钩解锁位置即可重复拆装，不会像一次性扎带那样拆除后产生废料。从安装边界来看，固定夹底部的平直安装边厚度控制在2mm，适配常规机柜内的DIN导轨卡槽、钣金走线槽的预留安装位，也可通过底部的预留孔位配合自攻螺丝固定在非金属设备壳体上，整体安装后突出安装面的高度不超过电缆直径的1.2倍，在布线空间紧凑的控制柜内不会与相邻电气元件产生干涉。在实际选型应用中，这款固定夹适配的电缆外径范围覆盖6mm到12mm的常规控制电缆、信号通讯电缆，相比传统的金属电缆夹，非金属材质本身具备绝缘特性，无需额外加装绝缘垫层即可直接固定带电线缆，减少装配工序，同时材质本身的耐候性可适配-20℃到80℃的工作环境，

　　在户外设备布线场景下不会因紫外线照射出现快速老化脆化的问题。设计过程中针对卡扣的疲劳寿命做了专项校核，经过10次以上重复拆装后，倒钩的变形量仍处于弹性变形区间，锁止力保持率在85%以上，满足设备后期维护、线缆改线的重复使用需求。半圆弧主体的壁厚做了渐变处理，卡扣连接位置壁厚适当加厚提升结构强度，圆弧顶部壁厚适当缩减，在保证整体夹持强度的前提下减少材料用量，同时降低整体重量，不会给安装基座带来额外的载荷负担。
