小型插针式电源变压器三维结构设计

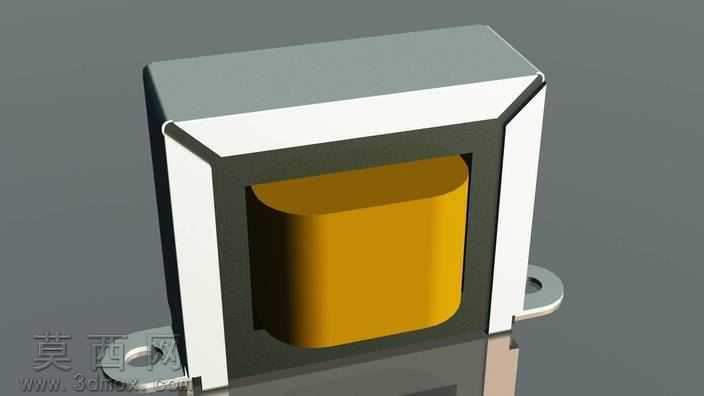

本作品为小型插针式电源变压器的三维结构模型，建模过程严格遵循小型工频变压器的实际生产结构逻辑，在三维建模软件中完成全参数化结构搭建。首先构建变压器的核心骨架部分，即EI型硅钢片叠装形成的口型磁路框架，建模时精准还原了硅钢片叠压后的边缘倒角与叠厚尺寸，框架的上下轭与左右芯柱的衔接处做了贴合实际的公差预留，还原真实叠片工艺的装配间隙。磁芯内部的绕组部分采用分层建模逻辑，先构建内层绝缘骨架结构，再依次绕制初级绕组、层间绝缘层、次级绕组，最外层包裹绝缘防护胶带，绕组的端部做了圆润的弧面处理，还原漆包线绕制后的自然成型形态，绕组与磁芯芯柱之间预留了合理的绝缘装配间隙。磁芯外侧的固定支架采用金属冲压件的建模逻辑，还原了支架底部的插针结构与安装固定孔位，支架与磁芯的贴合面做了压合限位的卡扣结构设计，能够直观展示变压器在PCB板上的插装固定方式。材质渲染阶段，硅钢片叠压框架采用深灰色哑光金属材质，还原硅钢片表面氧化涂层的质感，绕组部分采用暖黄色半哑光绝缘漆材质，还原漆包线浸漆后的温润质感，外侧固定支架采用亮银色镀锌金属材质，还原五金冲压件的金属光泽，背景采用中性灰色哑光材质突出模型主体结构。设计过程中充分考虑了小型电源变压器的实际装配逻辑，所有结构尺寸均参考行业通用的小型插针变压器规格进行参数化设定，各部件之间的装配关系清晰明确，既可以作为电子元器件结构展示的教学模型，也可以用于PCB电路设计的元器件布局参考，模型的结构拆分逻辑清晰，能够直观展示变压器从磁芯、绕组到固定支架的完整组成结构，帮助使用者快速理解小型工频变压器的内部构造与装配方式。
