6英寸带制动重载万向脚轮结构

　　该轮组面向需要频繁移动并要求可靠驻停的工业设备底盘，常见于工装台车、轻型物流货架、可移动工作台、检测机架以及车间周转设备。其核心作用是在静态承载条件下提供低阻力转向与推行能力，并在设备定位后通过制动机构限制轮子转动，避免作业过程中发生滑移。轮体采用6英寸直径、2英寸宽度的规格，承载能力按450公斤级工况考虑，适合在平整环氧地坪、硬化水泥地面及室内铺装路面上使用。轮面材料偏软，具有一定弹性，可降低滚动噪声并减小对地面的压痕，金属轮毂则负责承担径向载荷并维持轮体圆度。

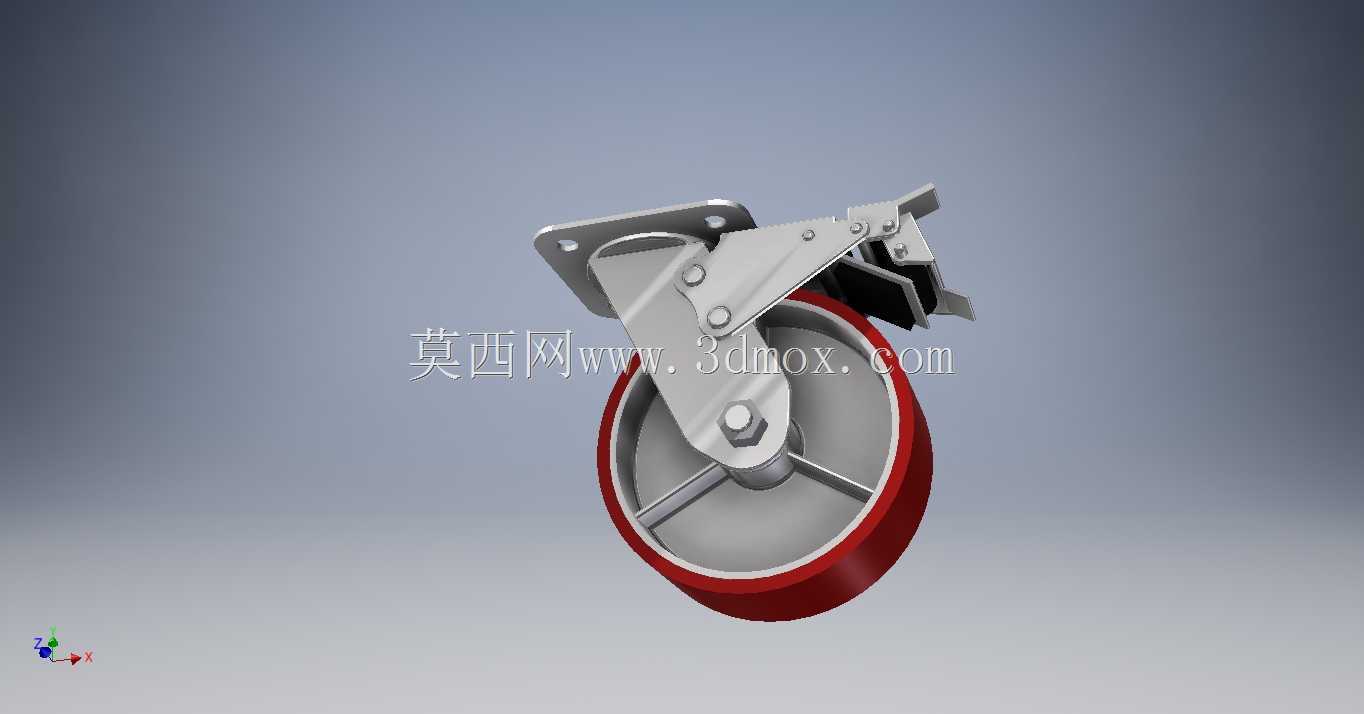

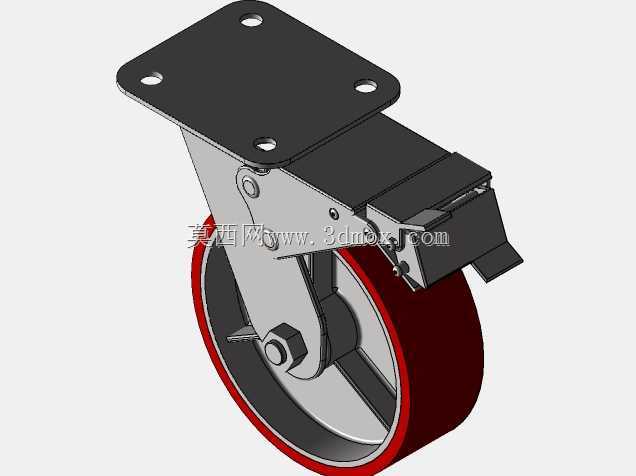

　　从结构上看，模型完整表达了顶板安装面、回转支架、轮轴、轴承位、制动踏板及联动锁止件。顶板用于与设备底梁连接，安装孔位和板厚直接决定螺栓选型与连接边界；支架在顶板下方形成回转副，使轮子能够随推行方向自由偏转。制动部分采用脚踏式杠杆机构，踩下后通过金属片压紧轮面或卡入轮体限位区域，实现驻车；松开时机构回弹，轮子恢复滚动。该设计的重点不在于复杂曲面，而在于运动关系是否合理：支架回转中心、轮轴中心、制动压点与踏板力臂之间需要形成稳定传力路径，否则会出现制动无力、回弹卡滞或长期使用后松旷。

　　建模时应优先确认顶板外廓、安装孔间距、总高、轮径、轮宽以及制动状态下的外伸尺寸。这些边界会直接影响底盘离地高度、设备通过性和周边管路、罩壳的避让空间。回转区域需预留足够间隙，保证支架在满载偏转时不与设备底部结构干涉；制动踏板位置应便于人工踩踏，同时避免在正常推行中误触。轮轴与支架孔的配合、制动片与轮面的接触角度、紧固件的沉头或螺母空间，都应在三维环境中按实际装配顺序检查。

　　对于设备选型人员，这类脚轮不能只看额定载荷，还要结合单轮受力分布、启动冲击、地面条件和是否需要方向锁定综合判断。若设备长期处于振动环境，制动机构的抗松脱能力比单纯踩踏手感更重要；若设备需要频繁推入狭窄工位，则回转半径和踏板外廓会影响操作便利性。该模型可用于底盘布局校核、脚轮安装板设计、制动动作演示以及维护结构拆解参考，能够帮助工程师在投产前发现装配干涉和操作空间不足的问题。
