道路测速用环形感应线圈结构设计

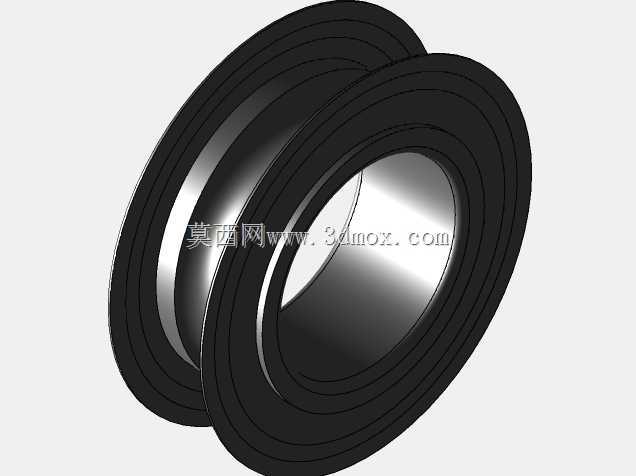

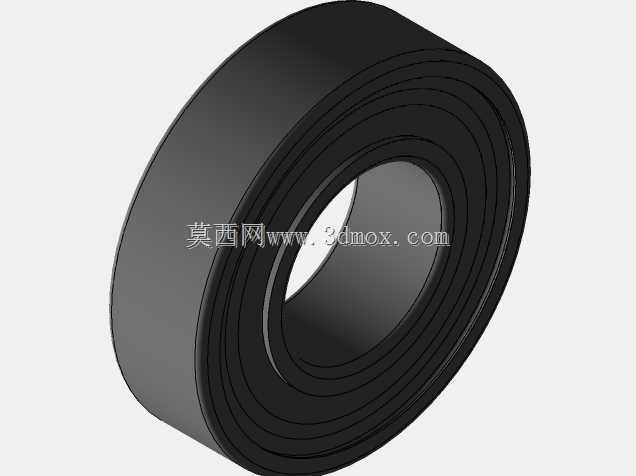

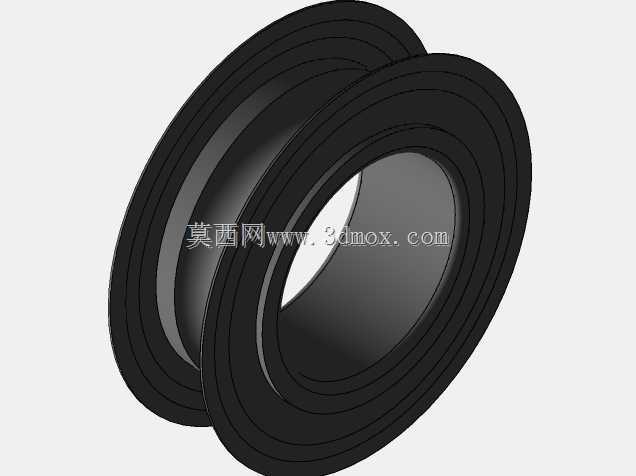

　　这类环形感应结构是道路交通过车检测场景里的核心感应部件，日常埋设于路口、测速路段的沥青或混凝土路面下，依靠电磁感应原理捕捉通行车辆的金属车体信号，为闯红灯抓拍、区间测速、车流量统计、交通信号灯配时提供触发依据，是路面交通感知层最常用的检测单元之一。从结构设计来看，整体采用多层同轴环形绕制形态，中心预留穿线通孔，外层做了等距分层的绕线排布，这种结构能在路面下形成均匀的交变磁场覆盖区域，避免检测盲区，同时多层绕制的结构可以提升感应灵敏度，哪怕是小型电动车经过也能稳定触发信号，不会出现漏检情况。设计时首先要考虑路面预埋的安装边界，整体环形的外径尺寸需要匹配车道宽度，通常单车道检测用的线圈外径控制在1.5米到2米区间，

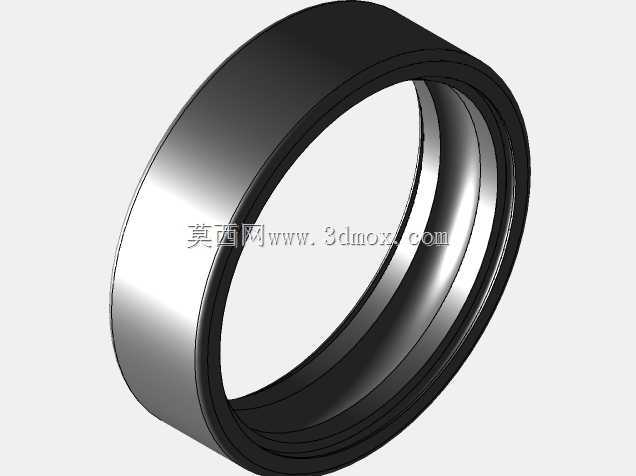

　　中心通孔直径预留15到20厘米，既方便施工时的线缆固定，也能避免绕线过程中内层线缆的过度弯折损伤绝缘层；绕线的层间间隙控制在3到5毫米，每一层线缆都做平行排布，避免层间线缆交叉导致的磁场紊乱，保证感应区域的磁场强度均匀。在功能特性上，这种环形结构的感应范围垂直向下覆盖路面下5到10厘米的预埋深度，水平方向的检测范围刚好覆盖单车道宽度，不会误检相邻车道的通行车辆，绕制完成的整体结构外表面做了平整处理，没有突出的棱角，预埋时不会划破外层的防水绝缘护套，能适应路面下潮湿、温差大的复杂工况，长期使用不会出现结构变形导致的感应参数漂移。实际施工安装时，需要在路面切割对应宽度的环形沟槽，将绕制好的线圈整体放入沟槽后用沥青填充固定，

　　结构的整体厚度控制在8到10厘米，刚好适配常规路面切割的沟槽深度，不需要额外加深开挖，能降低施工的工作量；中心通孔的位置可以预留引线通道，将线圈的引出线缆顺着沟槽引到路边的控制机柜内，避免引线在路面下被车辆碾压破损。从建模逻辑来看，建模时优先保证绕线的同轴度，每一层环形的圆心都保持在同一轴线上，避免出现偏心导致的感应范围偏移，绕线的截面采用等径圆形轮廓，和实际使用的多股铜芯线缆外径保持一致，层间的排布间距严格按照施工规范的参数设置，模型的整体装配公差控制在±1毫米内，能直接用于施工方案的模拟演示，也可以作为交通检测设备配套结构的设计参考，帮助设计人员快速核对预埋尺寸和路面开挖范围，避免施工时出现尺寸不匹配导致的线圈无法安装、检测范围不符合要求等问题。
