P205立式带座外球面轴承安装结构

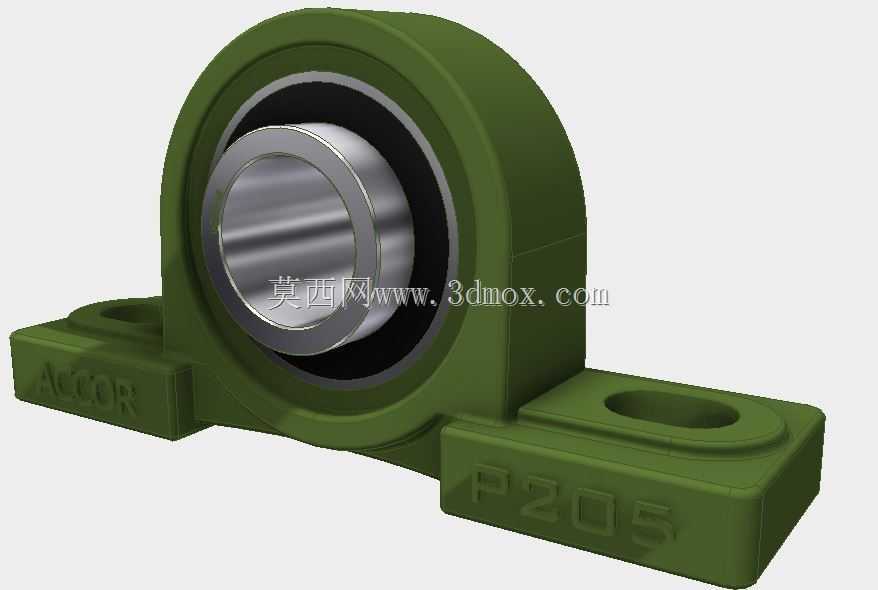

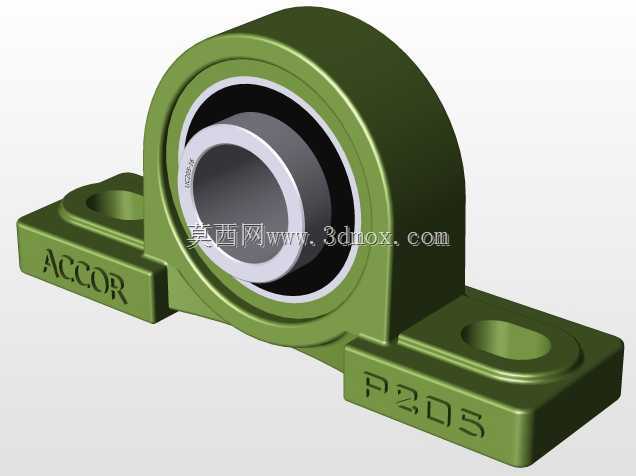

　　在轻工输送线、小型农机、食品加工设备的传动布局中，这类立式带座外球面轴承是极为常见的支撑部件，核心作用是为旋转轴提供稳定的径向支撑，同时补偿轴系安装过程中产生的少量同轴度误差，降低安装调试的精度要求。从结构设计来看，该组件采用铸铁铸造的立式座体作为承载基体，座体底部设置两个对称的长圆形安装孔，安装时可通过螺栓穿过孔位将座体固定在设备机架的安装平面上，长圆孔的设计预留了一定的轴向调整余量，能适配安装孔位存在少量加工偏差的场景，无需对机架进行二次扩孔修正。内置的外球面轴承外圈与座体的内球面为球面配合结构，当传动轴出现轻微的偏斜时，轴承可随轴的偏摆自动调心，避免轴承内部滚道出现偏载磨损，大幅提升轴承在恶劣安装工况下的使用寿命。

　　轴承内圈采用顶丝锁紧结构，安装时将轴穿入内圈孔后，拧紧内圈上的紧定螺钉即可实现轴承与轴的周向固定，无需额外加工轴肩、锁紧螺母等定位结构，装配流程简单快捷，非常适合现场快速更换维护的场景。座体表面采用墨绿色防锈涂装，能适应车间内多粉尘、少量潮气的工作环境，避免铸铁座体长期使用出现锈蚀问题。从安装边界来看，该型号轴承适配公称内径25mm的传动轴，座体底部安装面到轴承中心的高度为标准P系列座的中心高尺寸，两个安装孔的中心距符合行业通用规格，选型替换时无需重新修改机架的安装孔位，可直接替换同规格的其他品牌同型号产品。建模过程中还原了座体上的铸造标识、轴承端面的密封结构、紧定螺钉的安装位置等细节，座体的铸造圆角、安装孔的倒角都按照实际加工工艺做了还原，可直接用于设备装配的干涉检查、安装模拟，也能作为非标设备设计时的标准件选型参考，帮助设计人员快速完成轴系支撑部分的布局设计，减少标准件重复建模的工作量。
