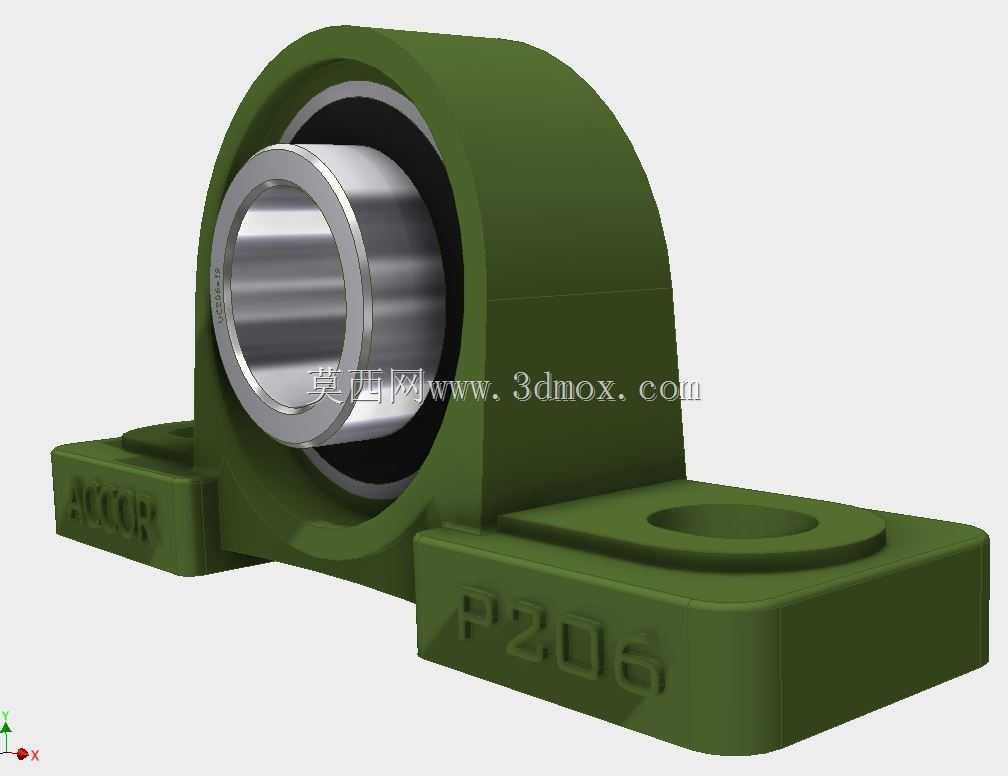

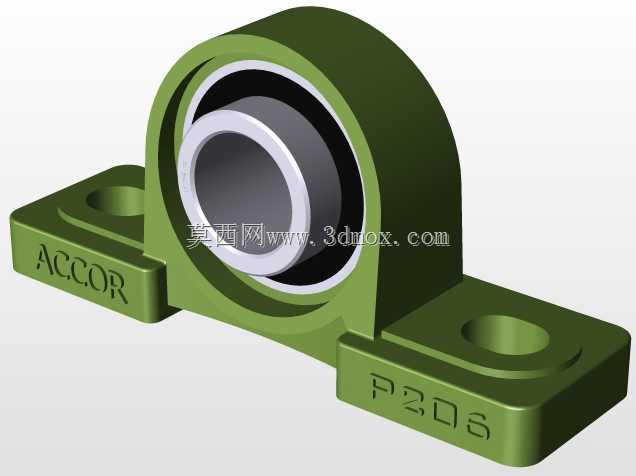

带座外球面立式P206轴承单元结构

项目分类:3D模型 发布时间:2021-09-02 ID:259762
  • 带座外球面立式P206轴承单元结构
  • 带座外球面立式P206轴承单元结构

做输送线、小型农机、轻工设备传动结构设计的工程师,对这类带立式座的外球面轴承单元肯定不陌生,这次的P206规格单元,是日常选型里出镜率极高的支撑部件。先从实际安装场景说,这类轴承座的两个安装脚是铸造成型后做了安装面铣平处理,底座上的长圆形安装孔不是随便开的,现场安装时可以微调轴向固定位置,补偿机架焊接或者型材拼接时的孔位误差,不用强行扩孔或者重新焊支架,这点在车间现场改机的时候特别实用,能省不少装配调整的时间。轴承本身是外球面结构,内圈伸出端有顶丝结构,穿轴之后拧紧顶丝就能和光轴牢牢锁死,不需要做轴肩、卡簧槽这类额外的轴加工,对传动轴的加工精度要求低很多,很多小厂做的普通冷拉光轴直接就能用,大幅降低了轴类零件的加工成本。再看设计细节,铸造成型的轴承座壳体做了加厚的承力筋,从轴承安装腔一直延伸到底座安装面,径向承载的时候应力会顺着筋条分散到整个底座,不会在轴承腔和底座的衔接位置出现应力集中,哪怕是长期承受交变载荷的输送辊道、风机主轴支撑位置,也不容易出现座体开裂的问题。轴承的球面配合设计自带调心功能,当机架出现轻微变形、或者轴加工有小角度偏斜的时候,轴承外圈可以在座腔里做小角度转动,不会出现卡滞、额外磨损的情况,这点对长轴多支撑的结构尤其重要,毕竟长轴加工的直线度很难做到完全零误差,多支撑点如果用刚性轴承很容易出现别劲、发热烧坏的问题,用这种带座外球面单元就能很好地补偿安装和加工误差。尺寸边界上,这个P206规格的座体总高度、安装孔中心距都是行业通用的标准尺寸,不管是替换旧设备上的损坏件,还是新设备设计选型,都不用重新改安装位,直接就能适配市面上同型号的所有外球面轴承单元。实际使用的时候,轴承本身自带预充的润滑脂,座体上有预留的注油嘴位置,长期运行后可以直接补脂维护,不用把整个轴承拆下来,日常维护的工作量很小。很多人做设计的时候容易忽略这类标准件的细节,比如安装面的平面度要求,其实只要保证安装底座的平面度在0.1mm以内,拧紧固定螺栓的时候对角均匀施力,就能避免座体变形夹死轴承外圈,保证调心功能正常发挥。另外要注意的是,这类带座轴承的径向承载能力强,但轴向承载能力有限,设计的时候如果有较大的轴向窜动力,要额外加轴向定位结构,不能完全靠轴承本身承受轴向载荷,不然很容易出现顶丝松脱、轴承内圈跑位的问题。从建模的角度来说,这个模型还原了铸造件的圆角过渡、安装孔的沉台结构、轴承外圈和座腔的配合间隙,还有轴承端面的密封结构,不管是做设备装配仿真、还是出工程图做BOM清单统计,都能直接调用,不用再重新绘制标准件,能省不少建模的时间。
