倾斜式挡板爬坡物料输送设备结构

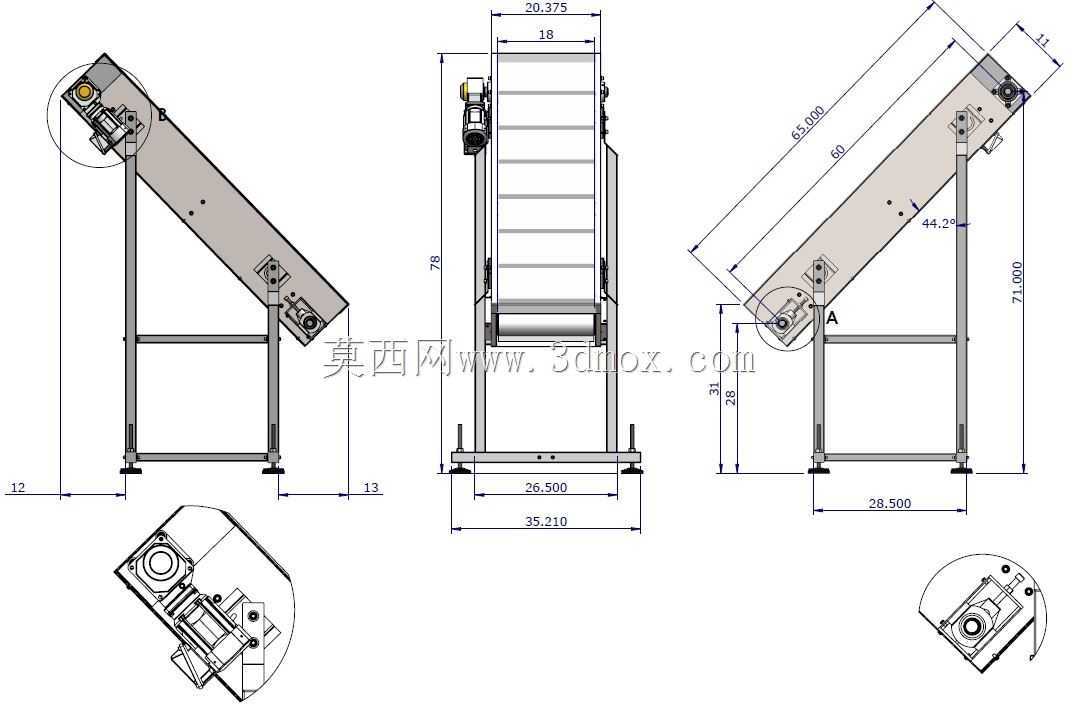

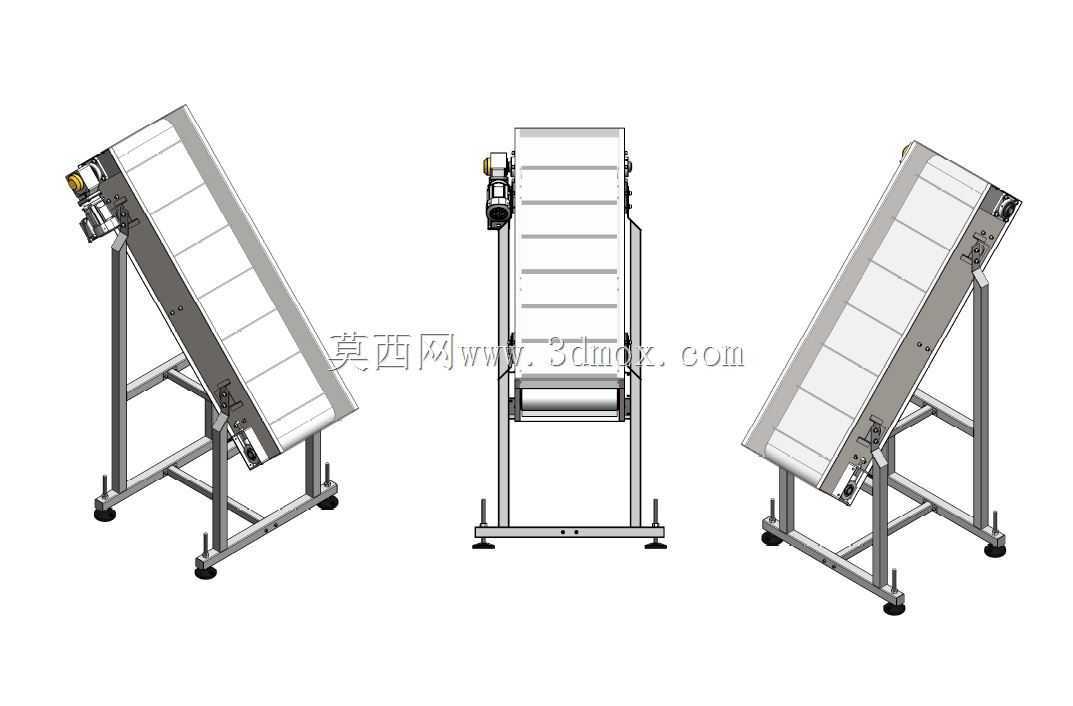

　　这款倾斜输送结构主要针对生产线上存在高度差的工位间物料转运需求设计，常见应用在食品加工、包装分拣、零部件组装产线中，用来将低位工位的零散工件、包装件连续输送至高位作业台或者加工设备进料端，替代人工重复抬料转运的作业环节，降低产线人工搬运的劳动强度，同时保证物料输送节拍的连续稳定。设备整体采用倾斜布置的带式输送结构，输送带表面加装横向挡条，避免倾斜输送过程中物料因为重力出现下滑、滚落的问题，适配有一定自重、表面规整的块状、箱装、袋装物料的爬坡输送场景，倾斜角度可根据实际安装空间在合理范围内调整，适配不同的工位高度差需求。机架部分采用方管焊接拼装结构，底部配置可调脚杯，安装时可以通过调整脚杯高度来适配地面不平整的安装场景，

　　保证设备整体放置水平，避免运行过程中出现晃动、跑偏的问题；驱动端布置在设备上部位置，配套减速驱动组件直接带动主动辊转动，下部设置张紧辊结构，可通过调整张紧辊的位置来调节输送带的张紧度，补偿输送带长期运行产生的拉伸形变，保证传动效率稳定，避免输送带打滑。设计过程中优先考虑了设备的安装边界，整体机架的横向宽度控制在常规产线预留的安装通道范围内，底部支腿的横向跨距经过配重校核，即使在最大倾斜角度下也能保证设备重心落在支撑面范围内，不会出现侧翻风险；设备两侧预留了护板安装位，可根据输送物料的特性加装侧挡边，避免小尺寸物料从输送带侧边掉落。输送带的挡条间距可根据输送物料的外形尺寸调整，针对不同尺寸的工件可以更换对应间距挡条的输送带，

　　无需改动主体机架结构，提升设备的场景适配性；驱动侧的安装座预留了标准安装孔位，可适配不同功率的减速电机，根据输送物料的单重、输送节拍需求更换对应扭矩的驱动组件，不需要重新加工机架安装位。设备的从动辊端配置了防偏结构，运行过程中可自动纠正输送带的横向偏移，减少输送带边缘的异常磨损，延长易损件的更换周期；整体结构没有复杂的特殊加工件，大部分零部件采用标准型材与标准传动件，加工装配难度低，后期维护更换易损件时不需要定制特殊配件，可直接采购标准件替换，降低设备的全周期使用成本。
