棘轮式传动轮盘精密结构设计

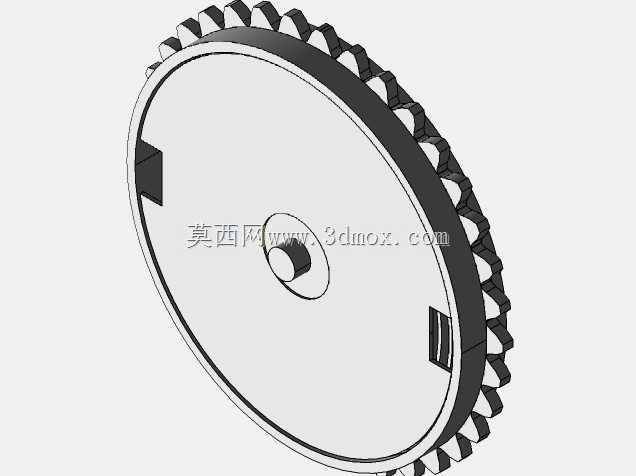

　　这款棘轮式传动轮盘主要应用于间歇传动场景，常见于进给机构、单向止逆结构、步进输送设备中，能够实现单向间歇运动的精准传递，避免反向回转带来的机构错位问题。从结构设计来看，轮盘外缘采用等距分布的棘轮齿形，齿形角度经过反复校核，既保证棘爪能够顺利滑入齿槽完成啮合，又能在反向受力时实现可靠锁止，不会出现跳齿、滑脱的问题。轮盘主体采用盘式薄壁结构，在保证整体结构强度的前提下尽可能降低自重，减少转动惯量对传动响应速度的影响，适配高速间歇传动的工况需求。轮盘中心设置有同轴定位凸台，凸台尺寸与常用传动轴径匹配，安装时可直接与传动轴配合定位，减少额外的定位工装需求，凸台旁的定位平面能够配合紧定螺钉实现周向固定，避免传动过程中轮盘与轴出现相对转动。

　　轮盘盘面预留的两处矩形卡槽，可用于安装拨块、触发挡片等附属零件，无需额外在盘面钻孔焊接，简化了后续装配流程，卡槽的位置精度控制在±0.02mm范围内，保证附属零件安装后与轮盘的同轴度、位置度符合传动要求。设计过程中优先考虑了零件的加工工艺性，轮盘主体可采用冲压成型或线切割加工，齿形部分无需复杂的多轴加工即可达到设计精度，适合批量生产。安装边界方面，轮盘的轴向厚度控制在合理范围，径向尺寸根据传动比需求设定，安装时需保证棘爪的摆动中心与轮盘中心的相对位置符合设计值，棘爪与齿面的接触长度不小于齿宽的三分之二，确保受力均匀，减少齿面局部磨损。在实际使用中，这类棘轮轮盘常与棘爪、复位弹簧配合使用，可应用于机床的进给机构、

　　自动化生产线的步进输送工位、起重设备的止逆机构中，能够在低速重载的间歇传动场景下稳定工作，相比槽轮机构具备更强的单向锁止能力，结构也更为紧凑，占用安装空间更小。设计时还考虑了磨损补偿空间，齿形的工作面预留了合理的磨损余量，长期使用出现轻微磨损后仍能保证啮合可靠性，无需频繁更换零件，降低设备维护成本。盘面的减重设计不仅降低了自重，也减少了转动过程中的风阻与振动，在转速较高的间歇传动场景下能够保持更平稳的运行状态，避免因轮盘惯量过大导致的启停冲击问题。
