工业传感配套圆形连接接头结构设计

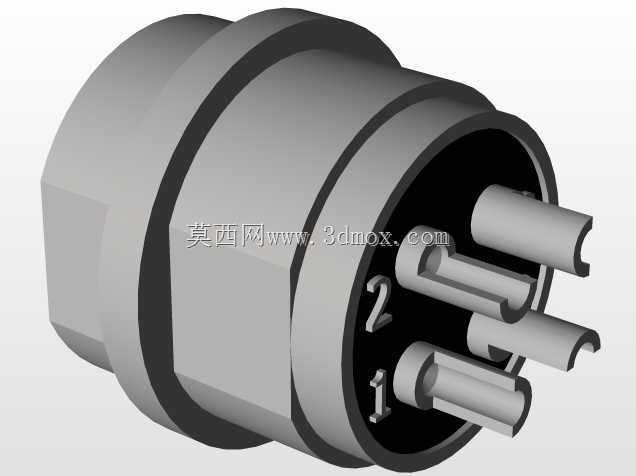

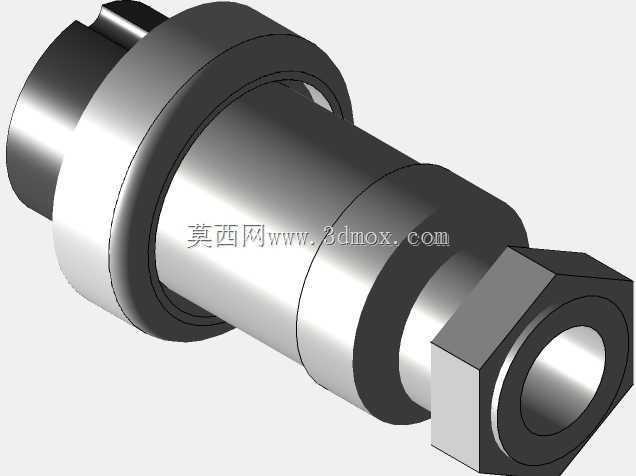

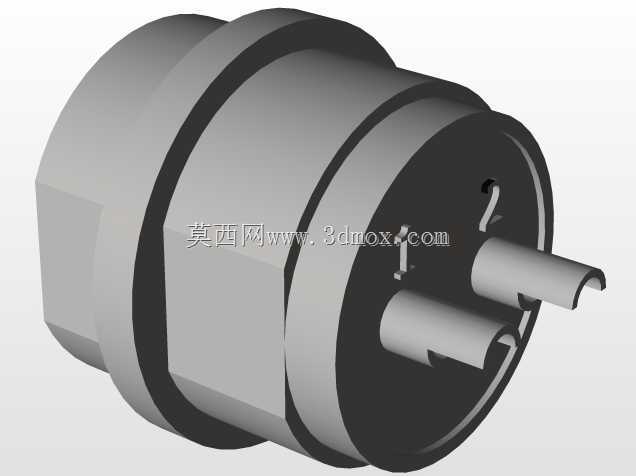

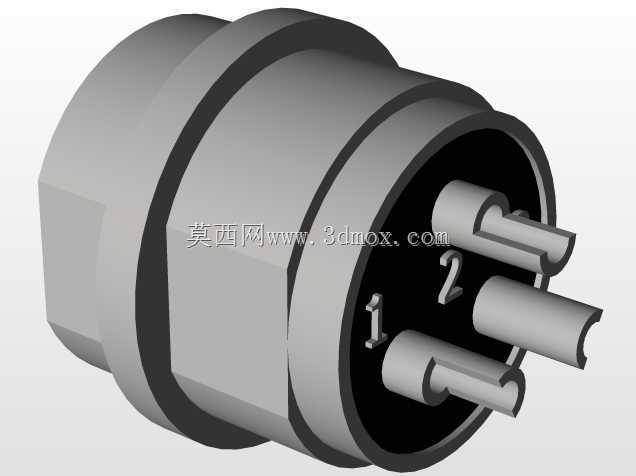

　　这款圆形连接接头主要适配工业传感检测场景的线路接驳需求，在自动化产线的传感信号传输链路、工业检测设备的信号采集端、液压气动系统的传感单元接驳工位都能见到这类结构的应用，核心作用是实现传感端与控制端的稳固物理连接与信号导通，避免设备运行过程中因振动、拉扯出现的接触不良、信号中断问题。从结构设计来看，整体采用阶梯轴式的圆柱主体布局，一端设置外六角锁紧结构，方便安装时使用扳手施加扭矩完成紧固，无需定制专用工装，适配常规呆扳手、活动扳手的操作空间，六角对边尺寸按照常规工业接驳件的通用规格设计，能兼容多数现有安装工位的操作余量。靠近六角端的位置设置了环形凸台作为安装限位，装配时凸台端面贴合安装面板的外侧，既能控制接头旋入安装位的深度，

　　避免过盈顶压内部线路，也能承担轴向的限位受力，防止接头受外力拉扯时向内窜动。主体中段的光滑圆柱段是主要的穿线腔体，内部预留的通径可以容纳多芯信号线缆穿过，腔体壁厚经过受力校核，既满足结构强度要求，也不会过度增加整体重量。另一端的插接端做了导向倒角处理，对接时可以自动导正插接位置，降低盲装时的对位难度，插接端外圈设置了多道环形密封槽，可以适配O型密封圈的安装，满足有防尘、防溅要求的工业工位使用需求，避免粉尘、水汽进入接头内部造成触点氧化短路。安装边界方面，整体轴向长度控制在紧凑区间，径向最大尺寸为凸台位置的外径，安装时只需要在安装面板上加工对应直径的过孔，配合六角端的锁紧螺母即可完成固定，不需要额外设计复杂的安装支架，适配0.

　　8到3mm厚度的常规设备面板安装。设计过程中充分考虑了工业现场的维护便利性，接头的拆装不需要特殊工具，日常检修时可以快速完成插拔更换，内部的触点安装位预留了足够的接线空间，方便现场作业人员完成线缆压接与装配，各段阶梯的过渡位置都做了圆角处理，避免装配时割伤线缆绝缘层，也能减少应力集中，提升接头的抗疲劳强度，在设备长期运行产生的持续振动工况下，不会出现结构开裂的问题。
