带侧孔圆盘式法兰安装基座结构设计

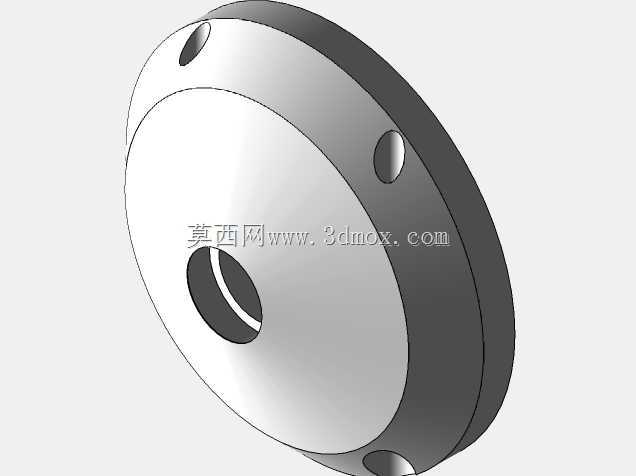

　　这类带侧孔的圆盘式法兰安装基座，常应用在流体管路转接、传感元件安装固定、小型旋转轴端限位的工况场景中，在轻工自动化生产线、小型液压试验台、实验室流体检测设备上的出镜率不低。从结构设计逻辑来看，主体采用圆盘式构型，核心是利用圆盘的大端面接触面积，分散安装面的压应力，避免局部应力集中导致的安装变形，中心开设的通孔是核心过流或者穿轴通道，孔壁做了阶梯过渡设计，既可以适配不同直径的外接管路或者轴件，也能在阶梯位置加装密封垫圈，实现端面静密封，减少介质渗漏或者轴件窜动的问题。

　　圆盘外缘均匀分布的三个沉头侧孔，是专门为内六角安装螺钉设计的安装位，沉孔深度刚好能容纳螺钉头部，安装完成后螺钉端面不会突出法兰盘外表面，避免干涉周边其他构件的运动轨迹，三个孔采用120度等分排布，能让安装锁紧力均匀分布在整个法兰端面上，不会出现单侧锁紧力过大导致的法兰翘曲、密封失效问题。法兰盘的厚度设计经过受力校核，在常规1.6MPa工作压力的工况下，不会出现端面挠曲变形，外缘做了小倒角处理，既去除了机加工产生的锐边毛刺，避免安装作业时划伤操作人员，也能在对接安装时起到导向作用，快速对齐安装孔位。

　　从安装边界来看，这类法兰的安装适配面为标准机加工平面，表面粗糙度要求达到Ra3.2即可满足密封贴合需求，不需要额外加工定位止口时，依靠三个安装孔的位置公差就能保证同轴度控制在0.1mm以内，完全满足多数中低压工况的安装精度要求。如果是用于传感器安装场景，中心孔的尺寸公差可以根据传感探头的外径做适配调整，侧孔的位置也可以根据现场安装空间做非等分布置，不过常规等分排布的通用性更强，能适配多数标准安装位。设计时特意将法兰的外圆直径控制在合理区间，既保证足够的安装支撑强度，也不会因为尺寸过大占用过多安装空间，在紧凑布局的设备内部也能顺利完成安装作业。
