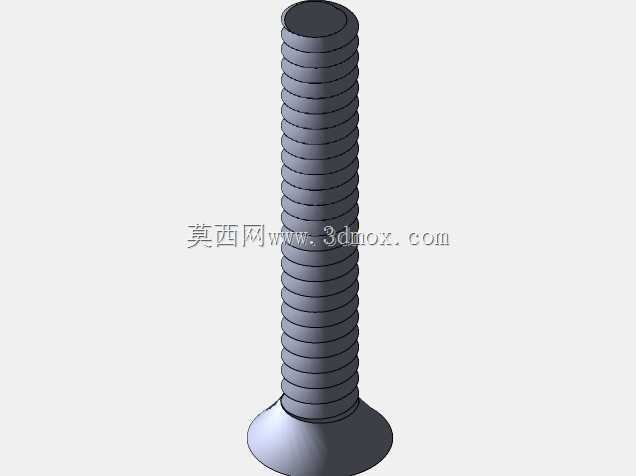

沉头开槽一字紧固螺钉三维结构

　　沉头开槽螺钉是机械装配领域应用极广的一类紧固连接件，在各类仪器仪表、小型机电设备、钣金壳体、电子电器产品的装配环节都能见到它的身影。这类紧固件的核心作用，是在完成被连接件锁紧固定的同时，保证安装完成后螺钉头部完全沉入被连接件的沉孔内，不会在装配面形成凸起，既可以避免突出的头部剐蹭操作人员、干涉其他零部件的安装排布，也能让设备外表面保持平整美观，尤其适合对装配面平面度有要求的外壳连接、薄板拼接场景。

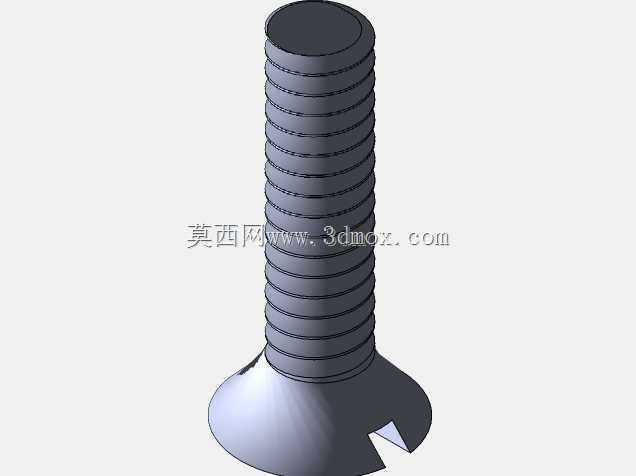

　　从结构设计逻辑来看，这款螺钉采用沉头（ countersunk ）头型，头部锥面角度匹配通用标准沉孔的锥度设计，安装时锥面与沉孔锥面紧密贴合，既可以在拧紧过程中自动找正安装孔的中心位置，降低装配时的对孔难度，也能通过锥面的压紧作用分散锁紧力，避免薄型被连接件在锁紧时出现局部压溃变形。头部开设的一字槽结构，适配通用一字螺丝刀的拧紧作业，槽口的深度与宽度经过匹配设计，既保证螺丝刀刀头有足够的咬合深度，避免拧紧时出现打滑脱槽的问题，也不会因为槽深过大削弱螺钉头部的结构强度，降低拧紧时头部开裂的风险。

　　杆部的螺纹采用标准普通公制螺纹设计，牙型角、螺距、牙底圆弧都符合通用紧固件的标准规范，螺纹部分的长度覆盖常规装配所需的啮合长度，能够保证与内螺纹孔形成足够的啮合扣数，提供稳定可靠的锁紧力，避免受振动载荷时出现螺纹松脱、连接失效的问题。杆部末端的倒角设计，能够让螺钉在装配时顺利对准内螺纹孔的入口，减少螺纹对中过程中的牙型磕碰损伤，提升装配效率，也能避免螺纹起始端的毛刺划伤内螺纹表面。

　　在实际选型应用时，需要注意安装边界的匹配：被连接件上需要预先加工对应规格的沉头孔，沉孔的大径、深度、锥角要与螺钉头部尺寸完全匹配，才能保证螺钉头部完全沉入装配面以下；螺纹旋合长度需要根据被连接件的材质调整，在铝合金、塑料等低强度材质上应用时，需要适当增加螺纹啮合长度，保证连接强度满足设备振动、冲击工况下的使用要求；拧紧扭矩需要匹配螺钉的材质强度等级，避免扭矩过大造成螺钉断裂、螺纹滑牙，或是扭矩不足导致连接预紧力不够，使用过程中出现松动。这类紧固件的三维建模过程中，螺纹部分可以根据实际应用场景选择实体建模或者装饰螺纹线的呈现方式，在整机装配的大场景下使用装饰螺纹线可以降低模型数据量，提升装配体的运行流畅度，而在做紧固件本身的力学仿真、工艺分析时，则需要构建精准的实体螺纹牙型，保证仿真计算结果的准确性。
