变径端圆柱螺旋压缩弹簧结构设计

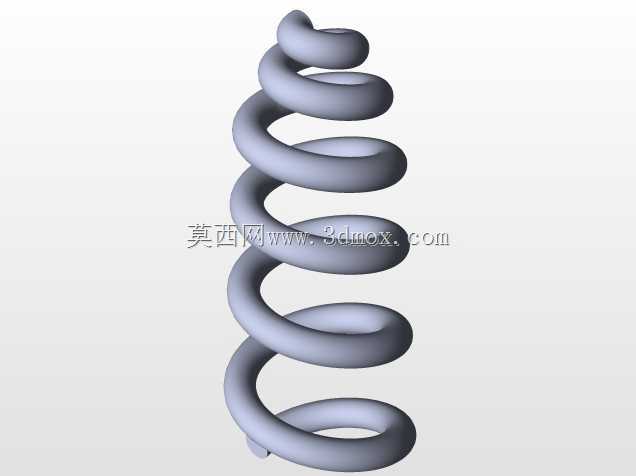

　　这款螺旋弹性元件的设计，最初是针对小载荷高频往复工况做的适配，上端做了收窄的小直径圈体，主要是为了匹配安装位里直径更小的定位销，避免工作过程中弹簧出现径向窜动，下端保持等径圈体结构，能够平稳贴合安装基座的支撑面，保证受力传递的均匀性。从实际应用场景来看，这类结构的弹簧常被用在精密传感机构的预紧工位、小型气动元件的复位结构、低压电气开关的触点抵接位置，相比两端等径的普通圆柱弹簧，变径端的设计能在有限的安装空间里，同时满足定位精度和弹性行程的双重要求，不需要额外加装导向套就能避免工作时的偏磨问题。设计过程中首先确定的是有效圈数，圈体的螺距在有效工作段保持均匀分布，保证压缩过程中刚度线性稳定，不会出现刚度突变导致的载荷输出偏差，

　　上下两端的支承圈都做了并紧处理，端部的磨平角度控制在合理范围，保证支承面和弹簧轴线的垂直度，避免安装后出现侧向力。安装边界方面，下端的大直径圈体外径适配常规的沉孔安装位，上端小直径圈的内孔可以直接套在直径匹配的定位柱上，整体自由长度的设定预留了足够的预压缩量，不会因为安装时的初始压缩量不足导致工作中出现松脱，也不会因为预压量过大导致有效行程被过度占用。圈体的截面直径经过载荷校核，在额定压缩量下的切应力处于材料许用应力范围内，能够满足长期往复压缩的疲劳寿命要求，相邻圈体之间的间隙在最大压缩行程下不会出现并圈碰磨，减少工作过程中的异响和磨损。这类弹簧在选型替换时，不需要改动原有安装位的尺寸，直接替换原有普通弹簧就能提升机构的运行稳定性，

　　尤其适合安装空间紧凑、对弹簧定位精度有要求的工位，在小型自动化设备的执行端、检测仪器的触发机构里都能适配，设计时的螺旋升角经过反复调整，保证压缩过程中圈体不会出现卡滞，力的输出方向始终沿着弹簧轴线方向，不会对配合的零部件产生额外的侧向作用力。
