坦博尔德弗雷诺制动鼓结构设计

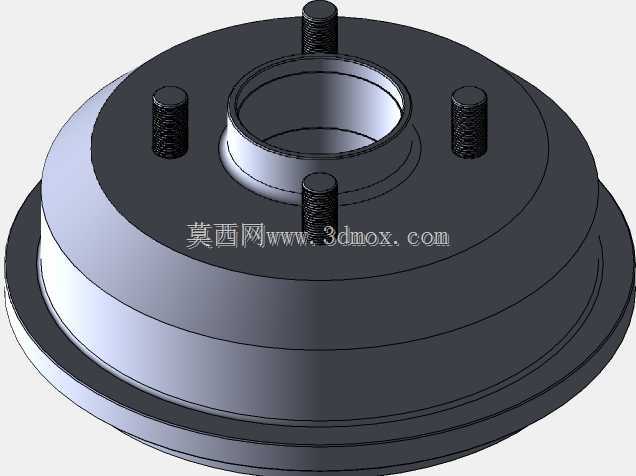

　　这款鼓式制动部件主要应用于乘用车辆后轮轮端制动系统，作为鼓刹结构的核心受力构件，承担制动过程中摩擦副的承压、扭矩传递以及散热承载功能，适配法系车型后轮的安装布局，在日常行车的减速、驻车以及长下坡持续制动场景中，通过与制动蹄片的摩擦接触将车辆动能转化为热能散出，实现车辆速度控制与停驻。从结构设计逻辑来看，整体采用阶梯式回转体构型，主体为灰铸铁材质的厚壁鼓腔结构，内腔加工精度直接决定制动蹄片的贴合面积与制动平顺性，设计时预留了均匀的壁厚差，既保证摩擦面的热容量储备，避免长时间制动后热变形导致制动跑偏，也控制了整体簧下质量，降低对悬架响应特性的影响。上端面均匀分布四个带螺纹的安装螺柱，对应轮端轮毂的安装孔位，螺柱的伸出长度、

　　节圆直径严格匹配原车装配边界，安装时无需额外改制转接法兰，可直接对位压装后通过螺母锁紧，中心的通孔为轮毂轴的穿过预留了足够间隙，同时孔口做了倒角导向处理，方便装配时快速对位，避免装配过程中刮伤轴头配合面。鼓体外侧设计有两道环形加强筋，既提升了鼓体的径向刚度，抑制高速制动时的鼓体共振异响，也增大了外表面的散热面积，帮助制动过程中产生的热量快速向周边空气传导，降低热衰退出现的概率。从安装边界来看，鼓体最大外圆直径适配原车制动底板的安装空间，轴向安装深度与轮端轮辋的偏距匹配，装配后不会与轮辋内侧、防尘盖板产生运动干涉，摩擦面的内径尺寸与对应规格的制动蹄片张开行程匹配，保证制动踏板的行程处于合理区间，不会出现踏板过低或制动咬滞的问题。

　　设计过程中对螺柱的拉拔强度、鼓体的爆裂转速都做了冗余校核，在额定制动压力下，鼓体的径向变形量控制在极小范围内，保证制动过程中摩擦面全程均匀接触，避免局部偏磨导致的制动抖动、异响问题，同时端面的平面度公差严格控制，保证装配后鼓体与轮毂轴的同轴度，降低高速转动时的轮端跳动量。
