汽车通风打孔制动刹车盘结构设计

　　这款打孔通风制动盘主要面向乘用车盘式制动系统，承担车辆减速、驻车及持续制动过程中的动能耗散任务。在实际装车场景中，制动盘随车轮同步旋转，制动卡钳从两侧夹紧摩擦面，通过夹紧力产生制动力矩；频繁制动或长下坡工况下，盘面温度快速升高，若热量不能及时散出，会造成摩擦系数衰减、制动踏板变软，甚至引发热衰退。该结构在实心盘基础上增加周向阵列散热孔，并在两摩擦面之间设置通风流道，车辆行驶时气流可从盘体外侧进入，经内部通道带走热量后从外缘排出，从而降低连续制动后的盘面温度。

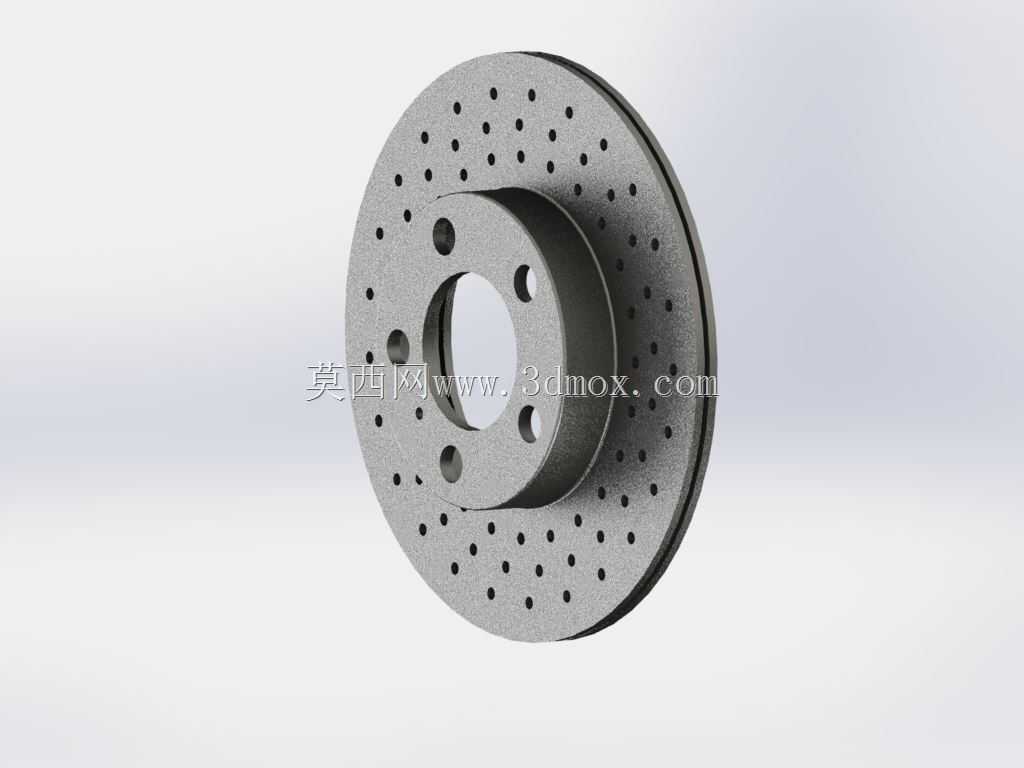

　　从结构设计角度看，模型重点表达了摩擦环、中心安装毂、螺栓孔、定位台阶及散热孔阵列之间的几何关系。摩擦工作面为主要磨损区域，设计时需保证两侧平面具有足够的平行度与端面跳动控制，避免制动时出现踏板脉动或方向盘抖动。中心毂部用于与轮毂轴头配合，其内孔、端面及螺栓孔分布圆决定了安装定位精度；螺栓孔数量与节圆直径需要与对应车型轮毂匹配，装配时制动盘通过轮毂螺栓压紧在轴头端面，卡钳则跨越盘体外缘作用于两侧摩擦面。

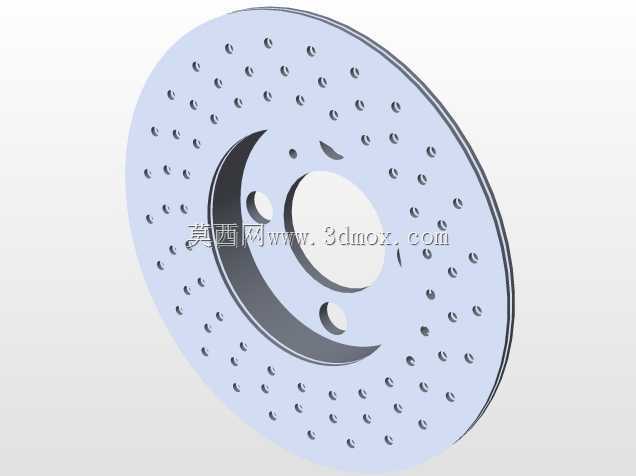

　　盘面上的小孔并非简单减重处理，其位置通常避开主要应力路径，并沿圆周均匀分布，以改善散热、排出摩擦粉尘并增强湿滑路面下的水膜破坏能力。孔距、孔径和孔深需要兼顾热容量与结构强度：孔过密会削弱摩擦环截面，导致热裂纹扩展风险增加；孔过少则散热与排屑效果有限。模型中孔阵呈多排交错布置，有利于在制动过程中形成更均匀的温度场，减少局部热点。

　　安装边界方面，设计人员需要重点核对盘体外径与卡钳、轮辋内部空间的间隙，确认盘厚与卡钳活塞行程、刹车片厚度范围相匹配；中心孔直径、轮毂配合面高度以及螺栓孔数量决定了该盘能否直接安装到目标转向节或后桥总成上。通风道方向也应与车辆前进时的气流方向一致，否则会削弱高速行驶下的对流换热效果。对于三维建模与结构校核而言，该模型可用于检查制动盘与卡钳、防尘板、轮毂及轮辋的空间干涉，也可作为热分析、模态分析和制动抖动优化的基础几何。建模时需保证散热孔阵列、安装孔和中心回转特征的参数化关系，便于后续按不同车型调整外径、厚度、孔数及毂部尺寸。
