镂空轻量化通风散热型制动盘转子结构

　　这款制动盘转子的结构设计，核心围绕碟刹系统的实际工况需求展开，首先要明确其应用场景覆盖山地自行车、电动两轮车、轻型越野摩托等采用碟式制动的行走设备，这类设备在连续下坡、频繁制动的工况下，制动副会快速积累大量摩擦热，一旦热量无法及时散出，轻则出现制动热衰减导致制动力下降，重则引发制动片烧蚀、盘体热变形开裂，直接影响行驶安全，因此散热效率是这类制动部件设计的核心指标之一。

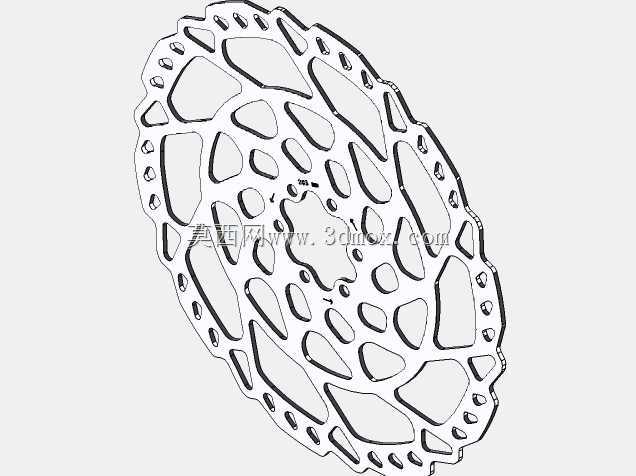

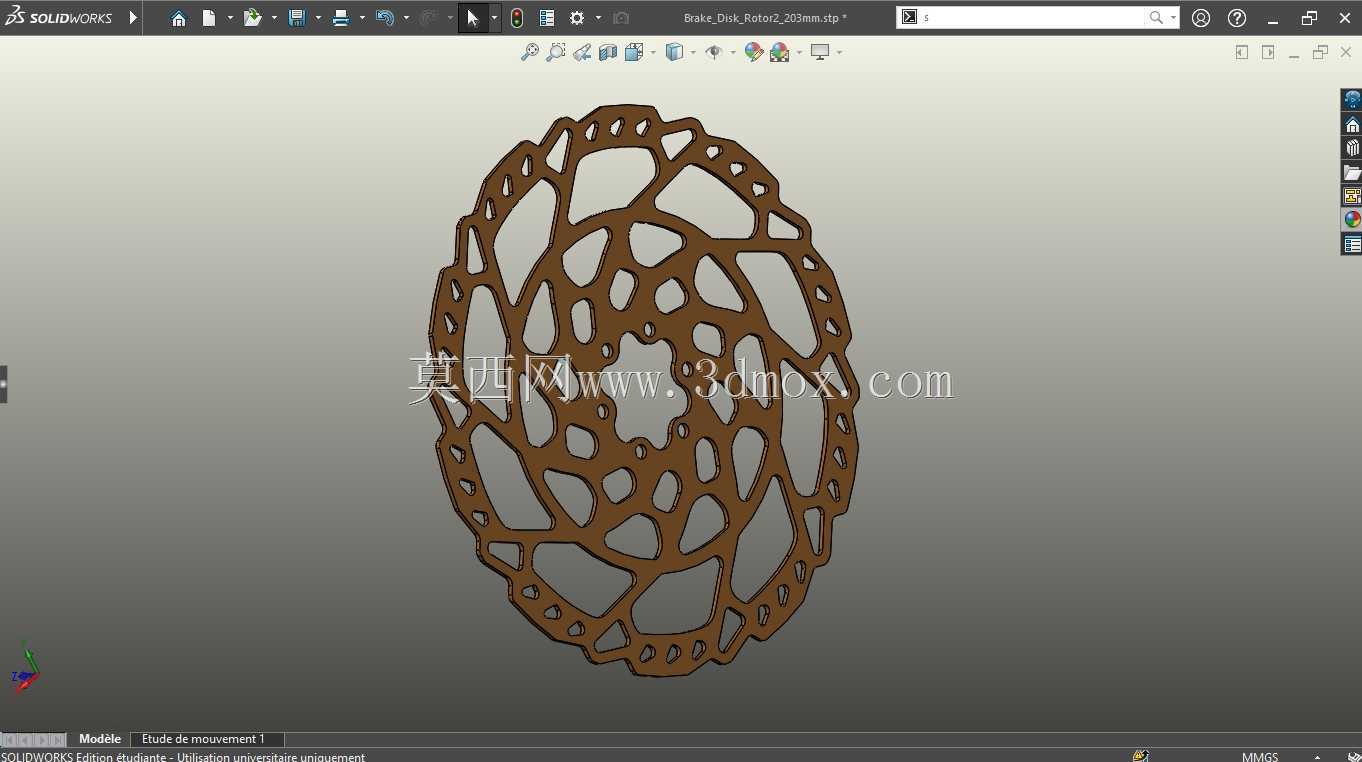

　　从结构细节来看，整个盘体采用了全镂空的仿生蛛网式筋条布局，没有采用传统制动盘常见的规则圆形散热孔或者直向辐条结构，而是通过不规则的多边形镂空区域分割盘体，这种设计首先是最大化削减了盘体的非接触区域材料占比，在保证制动摩擦环整体刚度的前提下，尽可能降低了盘体自身重量，减少了行走轮端的转动惯量，对于非机动的自行车类产品，轮端转动惯量的降低能直接提升骑行时的踩踏响应效率，减少动力损耗；对于电动两轮车来说，更低的簧下重量也能提升悬挂系统的响应表现，优化行驶质感。

　　设计过程中需要重点考量的边界条件，首先是安装定位尺寸，盘体中心的安装孔位需要匹配对应规格的花鼓安装座，孔位的分度圆直径、安装孔的数量与孔径都要严格适配标准花鼓的安装接口，保证安装后盘体的同轴度误差控制在允许范围内，避免制动时出现蹭碟、制动力脉动的问题。其次是摩擦环的有效宽度，盘体最外侧的环形区域是与制动片接触的工作区域，这部分的筋条布局需要保证摩擦面的连续性，不能因为镂空设计导致摩擦面出现过大的空缺，否则会导致制动片接触时受力不均，加快制动片的异常磨损，同时也会让制动力输出出现波动，影响制动手感。

　　镂空结构的筋条走向设计也经过了针对性优化，所有筋条的排布方向顺着盘体旋转时的气流方向设置，当车轮带动盘体高速旋转时，气流可以顺着镂空的通道快速穿过盘体，带走摩擦产生的热量，相比封闭盘体或者直孔盘，这种连续的镂空通道能大幅提升空气对流的换热效率，在连续制动工况下能把盘体的工作温度控制在更低的区间，有效延缓热衰减的出现。同时，不规则的筋条结构还能打破制动时产生的高频振动频率，避免传统规则孔位盘容易出现的制动共振啸叫问题，优化制动过程的NVH表现。

　　在结构强度校核层面，设计时需要重点验证几个关键位置的应力水平：首先是中心安装座与辐条连接的位置，这个区域是盘体扭矩传递的核心路径，制动时卡钳夹紧盘体产生的制动力矩全部要通过这个区域传递到轮组，因此筋条与中心安装座的过渡位置都做了圆弧过渡处理，避免应力集中导致的盘体开裂；其次是外侧摩擦环的筋条连接位置，在制动片的夹紧力与摩擦力的反复作用下，这些位置需要承受交变的循环载荷，筋条的厚度设计需要兼顾散热需求与疲劳强度，避免在长期使用后出现筋条断裂的问题。

　　另外，这种镂空结构的设计还兼顾了排屑排水的需求，当车辆在泥泞、积水路面行驶时，路面的泥沙、积水可以通过镂空的空隙快速排出，不会在制动盘与制动片之间形成夹层，避免泥沙颗粒磨损摩擦面，也能减少积水导致的制动瞬间打滑问题，提升恶劣路况下的制动可靠性。盘体的整体厚度也匹配对应规格的卡钳开档尺寸，保证安装后制动片的摩擦面能完全覆盖盘体的工作区域，不会出现偏磨或者接触面积不足的问题。

　　从实际使用的角度出发，这种结构的制动盘相比同尺寸的实心盘，重量能降低40%以上，散热效率提升超过30%，同时不规则的镂空外观也具备更好的视觉辨识度，兼顾了性能表现与外观设计的需求。设计过程中没有为了极致轻量化过度削减筋条厚度，而是在刚度、强度、散热、重量几个核心指标之间做了平衡，保证产品在全生命周期内的使用可靠性，不会因为追求轻量化牺牲结构安全裕度。
