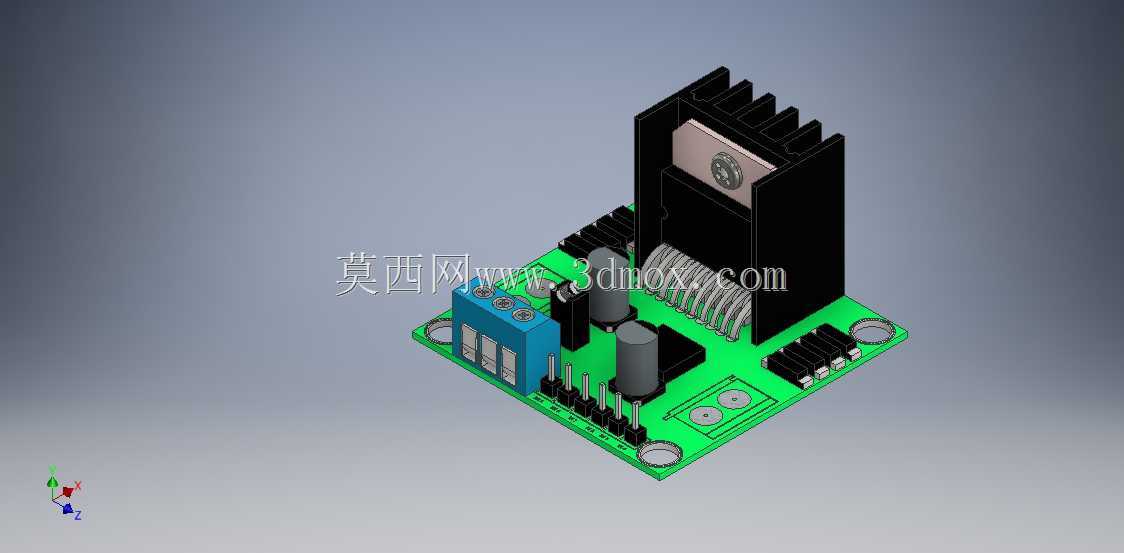

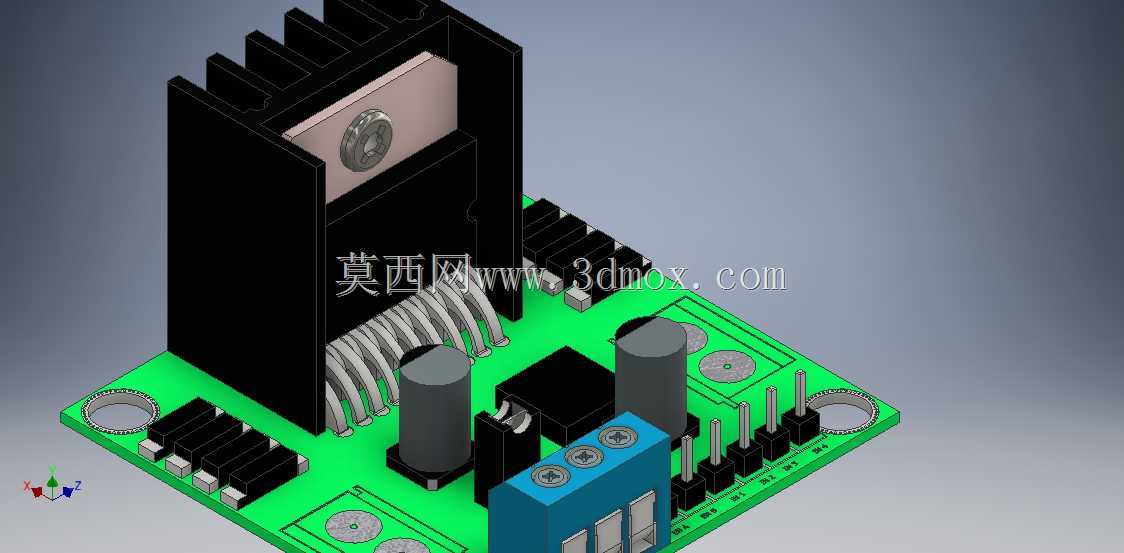

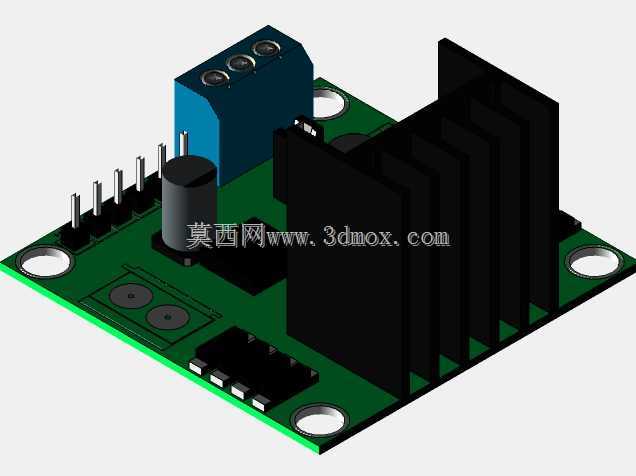

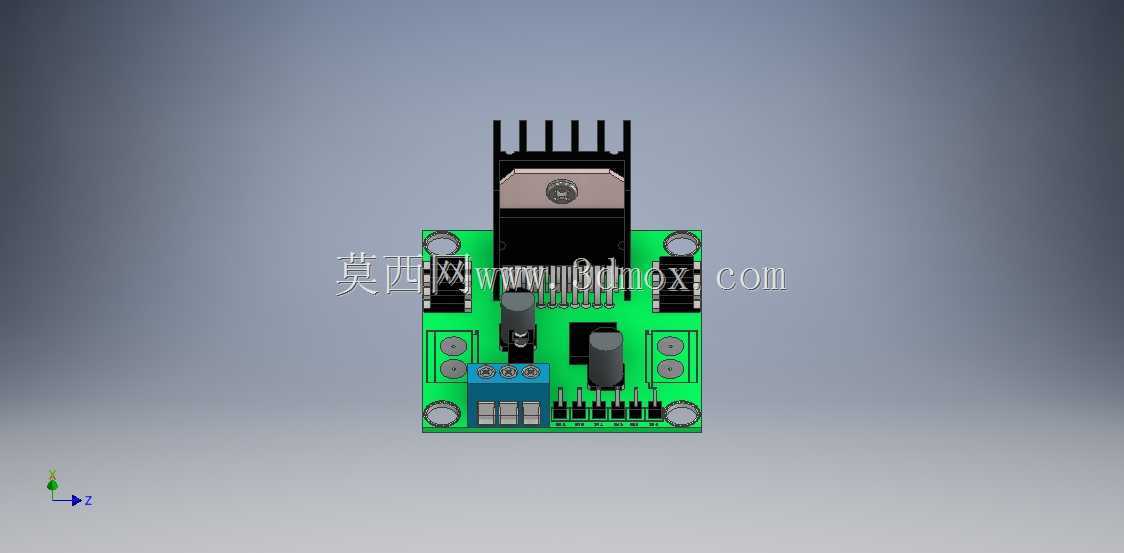

这款直流电机驱动板的设计,首先要兼顾小功率直流电机调速、正反转控制的实际工况需求,常见应用场景覆盖小型自动化设备进给机构、教学实验平台、小型智能移动载具、桌面级机械臂关节驱动等场景,核心作用是接收控制端的PWM信号或电平信号,完成小功率直流电机的功率输出转换,解决主控IO口驱动能力不足无法直接带动电机的问题。从结构设计来看,板载的立式黑色散热片是核心的热设计考量,针对驱动主芯片满负载运行时的结温升高问题,散热片通过卡扣与芯片本体紧密贴合,无需额外固定件即可保证热传导效率,同时预留的散热鳍片间距足够,在自然对流环境下就能满足额定电流下的散热需求,避免长时间运行出现热保护停机。PCB板采用绿色阻焊工艺,
板边预留的两个对称安装孔是安装边界的核心定位点,孔径适配M3规格的固定螺丝,孔位距离板边的距离符合通用小型控制板的安装规范,可直接固定在设备的绝缘安装柱上,不会与周边其他板卡产生结构干涉。板上的元件布局遵循功率回路与信号回路分离的原则,大尺寸的电解电容布置在电源输入接口附近,就近完成电源滤波,减少电机启停时的电压尖峰对信号回路的干扰;功率接线端子采用蓝色栅栏式设计,接线方向垂直于板面,方便现场接线操作,端子的额定电流匹配驱动板的最大输出能力,避免接线处出现过热问题。信号侧的排针采用直插式布局,针脚间距为标准2.54mm,可直接插接杜邦线与主控板连接,排针旁预留的丝印标识清晰标注了电源、信号、地的引脚定义,减少接线错误概率。
板上的黑色拨码开关可用于设置驱动的工作模式,无需额外软件配置即可切换不同的控制逻辑,适配不同的主控输出类型。整体外形尺寸紧凑,在保证散热能力与接线便利性的前提下,尽可能压缩了板卡的占用空间,适合安装在空间受限的小型设备内部,安装时仅需注意散热片上方预留不小于10mm的对流空间,即可保证长期稳定运行。
