中心标记定心锥工装结构

　　这套定心锥结构主要面向机械加工、装配找正和划线作业中的中心标记场景，用来在轴类件、孔位端面或待加工坯件上快速确定回转中心。现场使用时，操作人员往往需要在车床、铣床、钻床或钳工台之间切换，工件装夹后若仅凭目视或直尺找正，中心位置容易受端面倾斜、毛坯余量不均和视线误差影响。定心锥通过下部锥形尖端与工件表面接触，配合上方可滑移的导向杆和稳定支座，把人工反复比对的过程转化为直接压合定位，能够减少划线前的辅助调整时间。

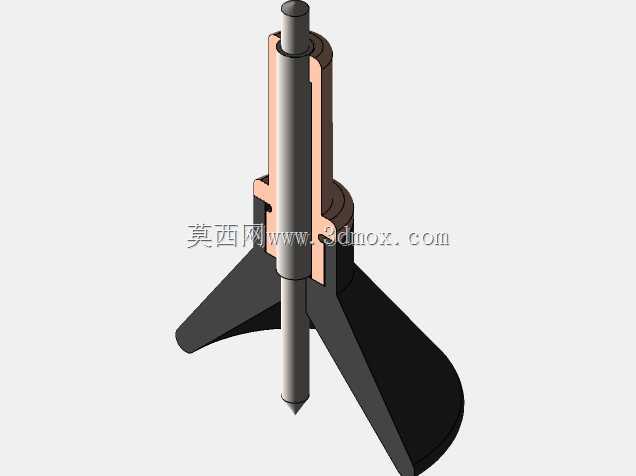

　　从结构组成看，模型包含锥形针尖、竖直导向柱、侧向夹持片、连接座以及底部三足式支撑结构。锥形尖端承担最终接触和中心指示功能，锥面角度需要兼顾刺入稳定性与标记清晰度：角度过尖容易在软质材料表面留下过深压痕，角度过钝则会降低中心收敛能力。竖直导向柱保证针尖沿固定轴线运动，避免下压过程中出现横向偏摆。侧向夹持片与连接座形成滑动约束，使导向柱在升降时保持平行，同时限制其周向转动。底部支撑结构采用向外展开的足面，目的是在不规则或较小端面上获得更稳定的支承边界，让锥尖受力后不易倾覆。

　　设计思路上，该结构并不追求复杂传动，而是强调定位轴线、接触点和支撑面之间的几何关系。支撑足的展开范围决定了可适应的端面尺寸，足端外缘构成安装边界；当工件端面小于支撑覆盖范围时，需要借助平板或工艺垫面承托，当端面过大时，则要确认锥尖行程能够到达标记位置。导向柱直径与夹持片间距形成配合关系，间隙过小会因加工毛刺或轻微污物导致滑动卡滞，间隙过大又会引入轴线倾斜。实际建模时应重点控制导向柱与连接座孔的同轴度、锥尖相对支承平面的垂直度，以及三足支撑面的共面关系。

　　在机加工场景中，这类定心锥常用于钻孔前打中心眼、轴件端面找正、焊接组合件中心划线，以及检测毛坯回转中心是否偏离加工余量。它不同于固定式中心冲，主体带有导向和支承，压下位置更依赖结构本身保证，因此对操作者经验的依赖较低。若用于划线平台，可将支座足面贴合平台基准面，再让锥尖对准工件预找区域；若用于机床工作台，则需要保证支撑面与工作台面清洁，防止切屑造成支点抬高。锥尖部分通常需要较高硬度和耐磨性，长期使用后若尖端磨钝或产生微小崩缺，中心标记会出现圆点扩大、偏移量增加等问题。

　　外形尺寸方面，模型呈现出高窄导向段与宽展底座相结合的特征。上部圆柱杆提供握持和滑移行程，中部连接座承担导向与限位，下部锥尖逐渐收束，底部支座则向侧后方张开。这样的比例有利于在保证针尖行程的同时降低重心。安装边界不只看最大外径，还要考虑支撑足压合后的接触区域、导向柱提升后的总高度，以及锥尖下死点相对支承面的伸出量。对于自动化工位，若要把该结构集成到夹具或下压机构中，应预留导向柱顶部的连接接口，并校核支座与工件、夹爪、压板之间的干涉关系。

　　建模时可按照支撑座、连接座、滑动导向柱、夹持片和锥尖分件处理。支撑足适合采用加强筋或变厚度截面，在减轻重量的同时维持刚性；连接座与导向柱之间应体现真实配合，不宜把滑动件建成完全融合体；锥尖与杆体可根据工艺方案做成整体淬火件，也可设计成可更换针尖，便于磨损后维护。侧向夹持片的紧固件位置需要留出装配空间，避免装配后与导向柱运动范围冲突。对于需要出工程图的人员，还应补充锥尖角度、导向柱行程、支撑足跨距、接触面平面度和关键配合公差，使三维结构能够直接服务于加工、装配和检验。
