门式起重机液压抓斗三维设计模型

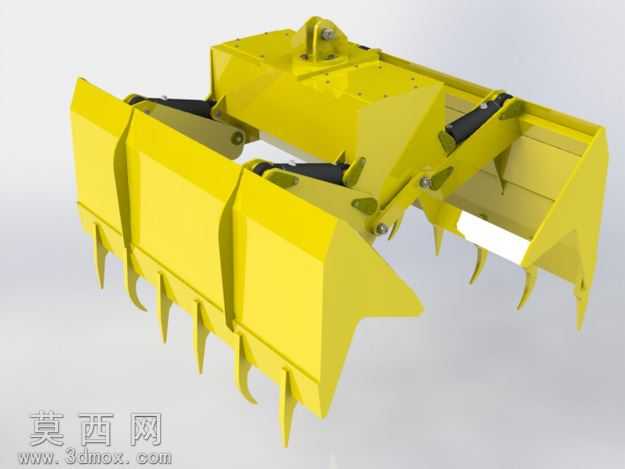

本模型为门式起重机配套使用的液压抓斗三维设计成果，整体采用SolidWorks完成全参数化建模，建模过程严格遵循起重机械设计规范，对抓斗的各个组成部件进行了1:1等比例还原。模型外观采用工程黄作为主体涂装材质，模拟了实际工业场景中起重设备的标准漆面效果，金属结构部分赋予了哑光钢材材质，铰接销轴、液压油缸等运动部件做了金属光泽质感处理，渲染效果清晰展现了抓斗的整体结构与细节特征。从结构设计来看，该抓斗为双瓣对开式结构，上部设置有与起重机吊具连接的安装基座，基座下方通过对称布置的铰接支架连接左右两瓣斗体，斗体外侧带有加强筋结构提升整体刚性，斗刃部分设计有密集的斗齿，便于插入散料堆完成物料抓取作业。模型完整还原了驱动斗体开合的液压油缸组件，油缸两端分别与上部机架和斗体铰接，通过液压动力驱动斗体绕铰接点转动，实现开合动作完成散状物料的抓取与卸料。设计过程中充分考虑了抓斗的受力特性，对斗体的受力薄弱位置做了加厚处理，铰接位置预留了标准销轴安装位，各部件之间的装配间隙符合实际加工装配要求，不存在结构干涉问题。模型同时保留了STEP等通用格式文件，可导入其他三维软件进行后续的有限元受力分析、运动仿真验证，也可作为起重机械设计教学、散料装卸设备方案展示的参考素材，能够直观展现液压抓斗的工作原理与结构组成，帮助设计人员快速理解抓斗的动作逻辑，为同类抓斗产品的改型设计提供可靠的三维参考基础。
