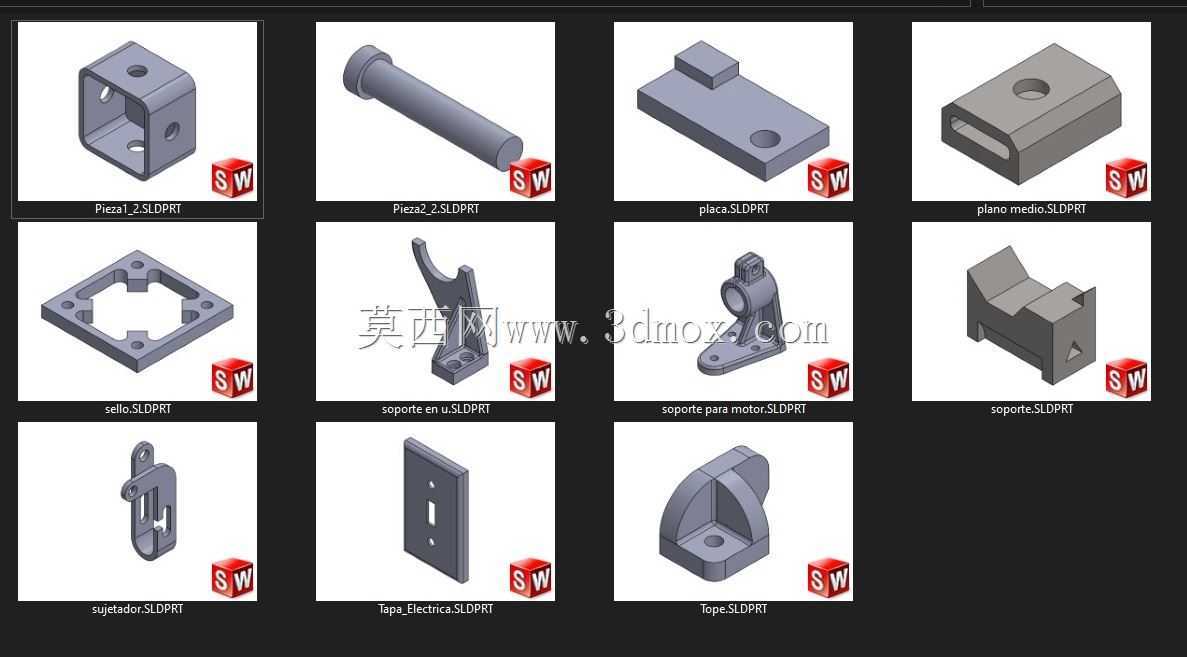

传感器配套安装结构练习组件第四部分

　　这套结构组件主要面向工业传感检测场景的安装适配需求，覆盖了传感器在自动化产线、专用检测设备上的各类安装固定工况，能解决不同安装面、不同检测角度下的传感单元固定难题。从实际使用场景来看，这类结构件常被用在输送线物料到位检测工位、设备运行位置反馈点位、工装夹具的工件识别点位，需要配合光电、接近类传感器完成安装定位，部分带孔位的支撑件还可兼顾走线防护的辅助功能，避免传感线缆在设备运行中被剐蹭拉扯。

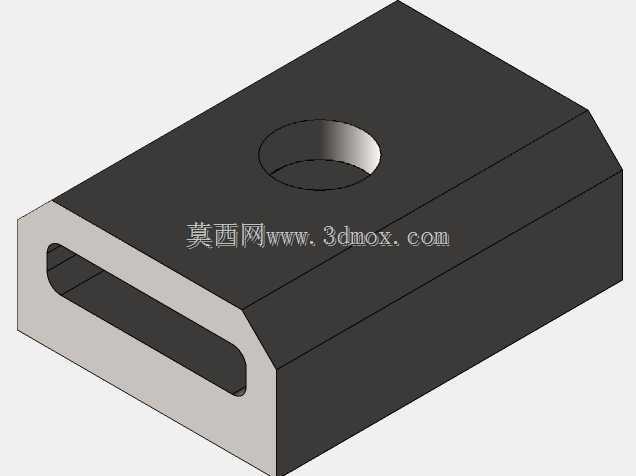

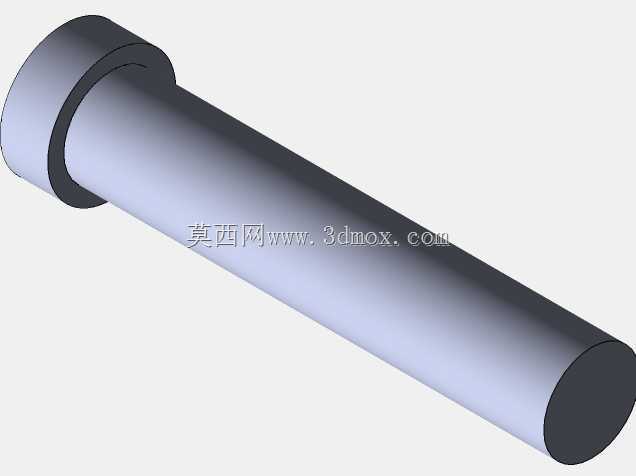

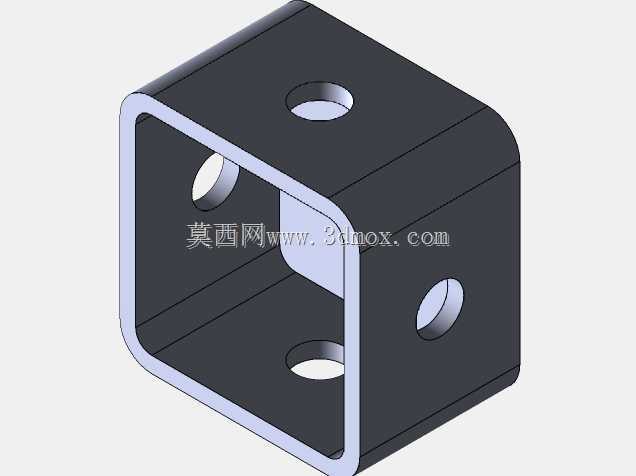

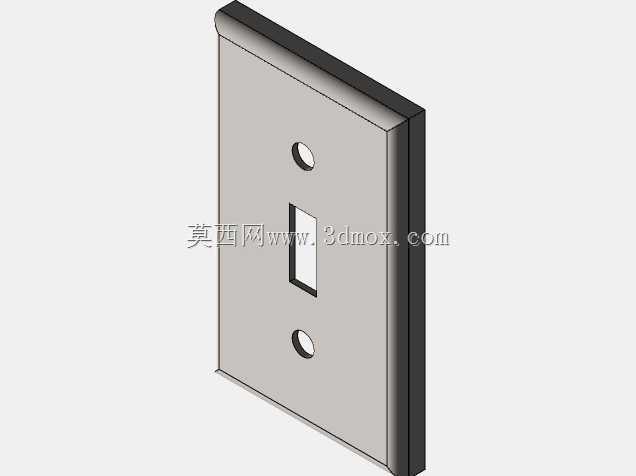

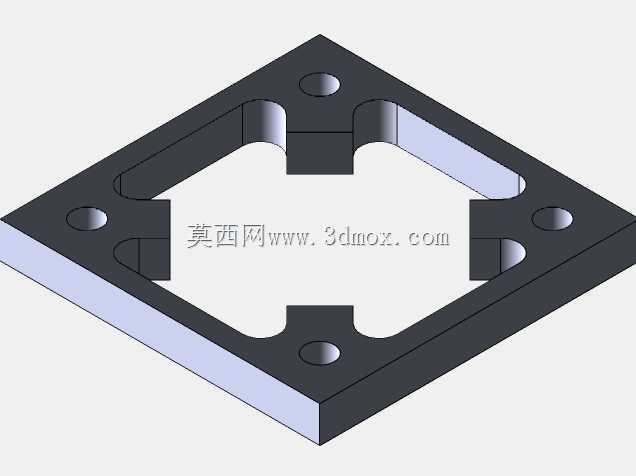

　　设计过程中优先考虑了安装的适配性，不同结构件分别对应不同的安装边界：带多面孔位的方块型支撑件可实现三个垂直方向的安装固定，能在狭窄的设备框架空间内调整传感器的伸出长度，适配不同的检测距离要求；长轴类紧固件用于跨距较大的安装面连接，可搭配垫片调整组件的整体安装高度，抵消安装面的加工公差；带沉孔的平板类零件作为安装基板，可直接固定在铝型材框架或设备钣金面上，预留的传感器安装孔位做了倒角处理，避免安装时刮伤传感器外壳。

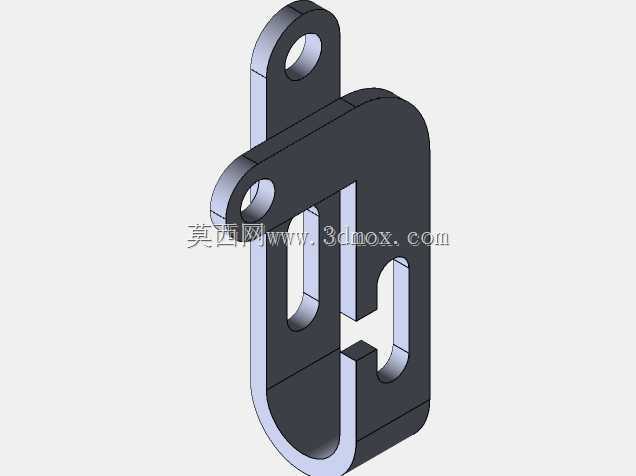

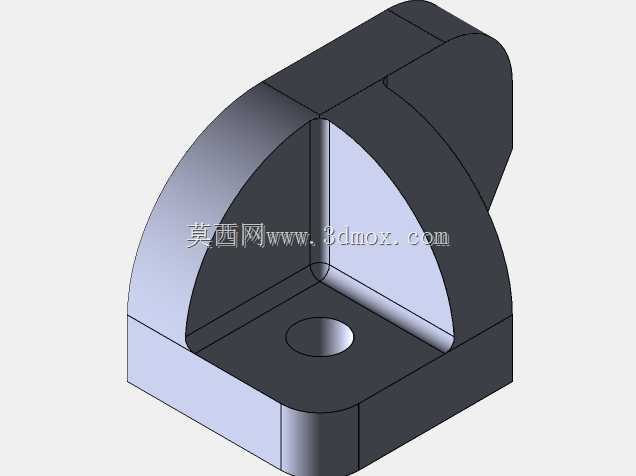

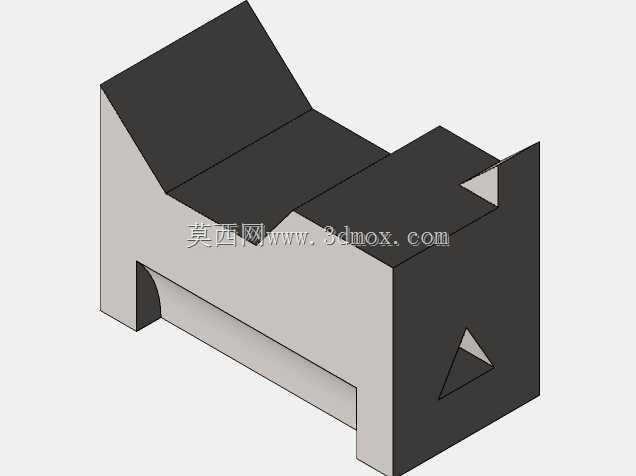

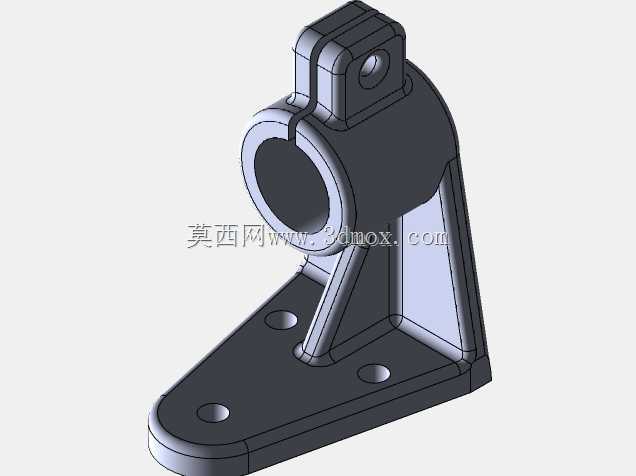

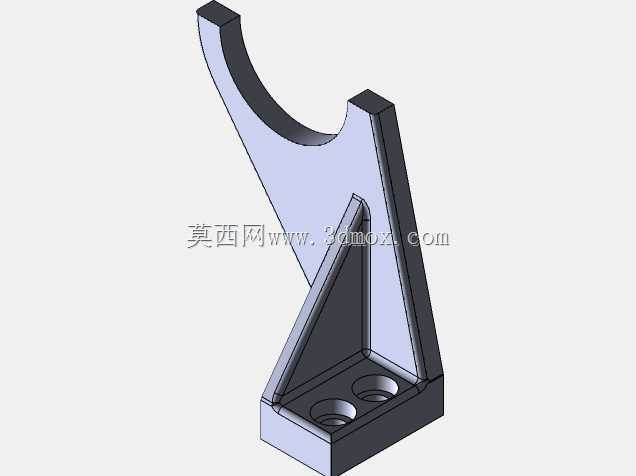

　　部分异形支撑件针对特殊安装角度设计，比如带斜向安装面的支撑块可将传感器倾斜固定，满足斜面检测、反光规避的特殊检测需求，这类结构在设计时做了壁厚均匀化处理，避免注塑或机加工过程中出现变形，所有安装孔位的位置公差控制在±0.1mm范围内，保证传感器安装后的检测精度不会因为结构件的加工偏差出现偏移。带卡扣结构的固定件可实现传感器的快装快拆，不需要额外工具就能完成传感单元的更换，适合需要频繁调整检测点位的柔性产线使用，这类快装结构的卡扣做了圆角过渡，反复拆装也不会出现断裂问题。

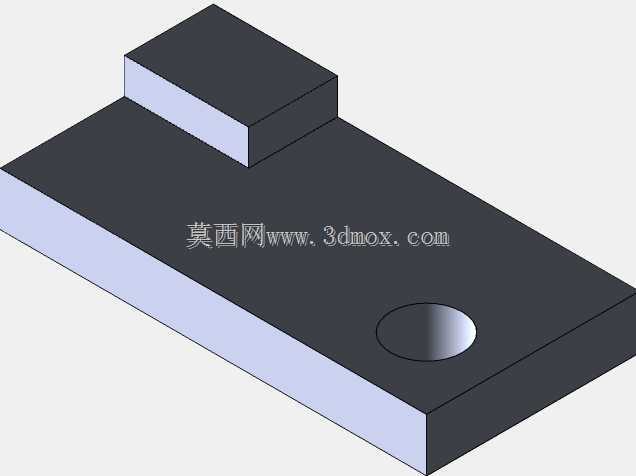

　　所有结构件的安装边界都做了统一的适配设计，相邻零件之间的配合面预留了0.05mm的装配间隙，既不会出现装配卡顿，也不会因为间隙过大导致安装后出现晃动，影响检测稳定性。部分支撑件底部设计了定位凸台，可直接卡入型材的标准槽位，不需要额外打孔就能完成初步定位，降低现场安装的工作量。针对户外使用的工况，部分外露结构件的边角做了钝化处理，避免积水积尘，同时安装孔位做了沉台设计，安装后螺丝头不会突出结构表面，减少勾挂线缆的风险。
