传感器配套机械结构练习组件

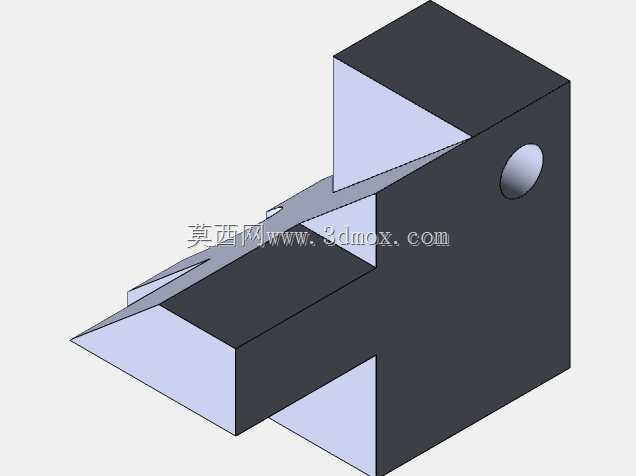

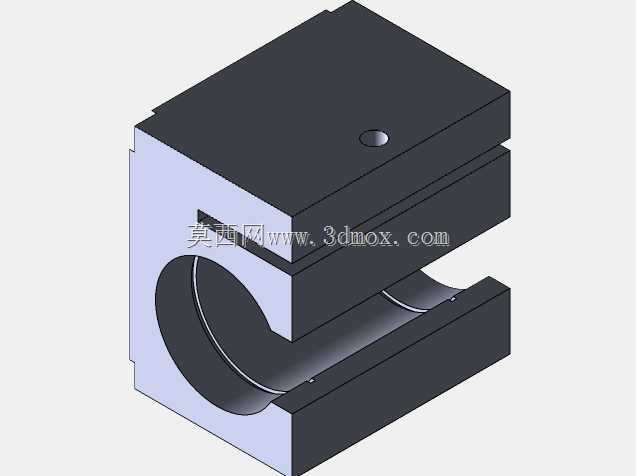

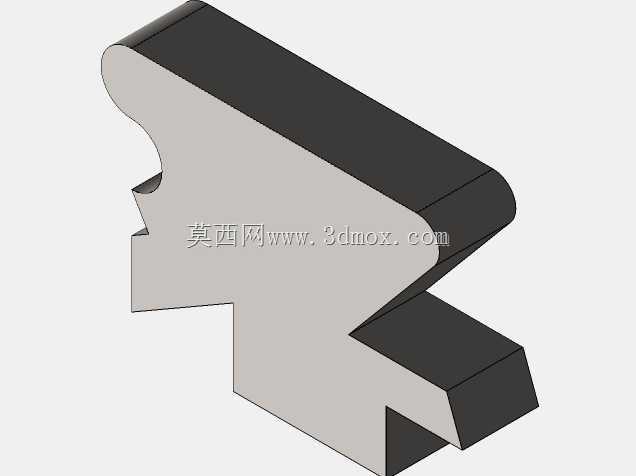

　　这套结构组件围绕传感器安装配套场景设计，覆盖了检测类传感单元在设备上部署时常用的各类支撑、连接、传动辅助结构，可直接用于工业现场传感布局的方案验证，也能作为结构设计人员熟悉传感配套件建模逻辑的练习载体。从实际应用场景来看，这类结构件广泛出现在自动化产线的位置检测、位移反馈、物料识别工位，不同的结构单元分别对应不同的安装需求：比如带安装基准面的块状支撑件，主要用于给光电、接近类传感器提供固定安装位，设计时预留了标准的安装孔位，安装面的平面度公差控制在合理范围，能保证传感器检测方向的精度，避免因安装基面倾斜导致的检测误判；长杆类传动结构件，多用于接触式位移传感器的动作传导，杆身的同轴度、端部的连接结构都做了适配设计，

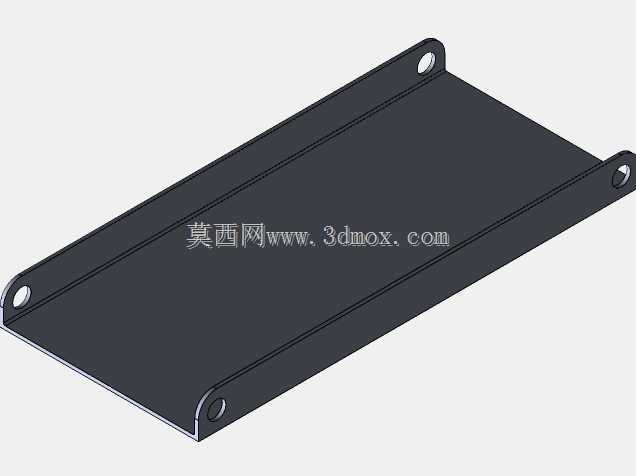

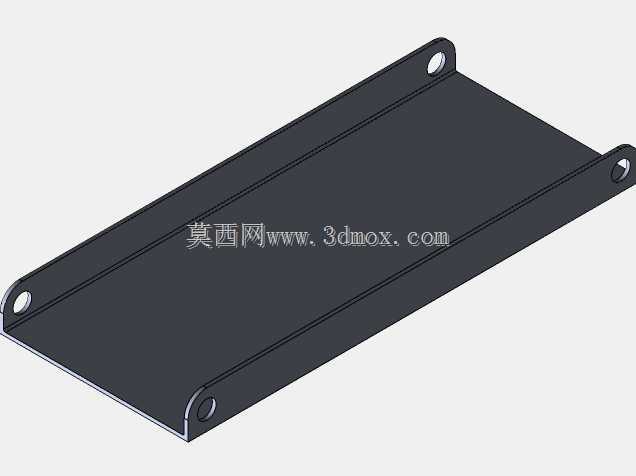

　　能将被测部件的位移量平稳传递到传感检测端，减少传动过程中的间隙误差。设计思路上完全遵循实际工业装配逻辑，每个零件都考虑了实际加工的工艺可行性，没有出现无法落地的异形结构，比如折弯类钣金支撑件，折弯半径、板材厚度都匹配常规钣金加工参数，不需要特殊开模就能加工；轴类零件的轴肩尺寸、倒角处理都符合装配要求，既能保证与配套轴承、衬套的配合精度，也能避免装配时出现卡滞。从安装边界来看，所有零件的安装孔位都采用通用的工业标准尺寸，支撑类零件的底座宽度控制在常规安装铝型材的槽距适配范围内，不需要额外加工转接板就能直接固定在欧标、国标铝型材机架上；长杆类传动件的行程预留了足够的冗余量，不会出现超行程碰撞传感器本体的情况。

　　不同结构件之间的配合公差都按照中等精度装配要求设计，既不会因为公差过紧导致装配难度提升，也不会因为间隙过大影响检测精度，完全匹配工业现场传感单元的实际安装使用需求，能帮助设计人员快速理解传感配套结构的设计要点，也可直接用于小型检测工位的结构搭建参考。
