矿用四组水力旋流器组带操作平台结构

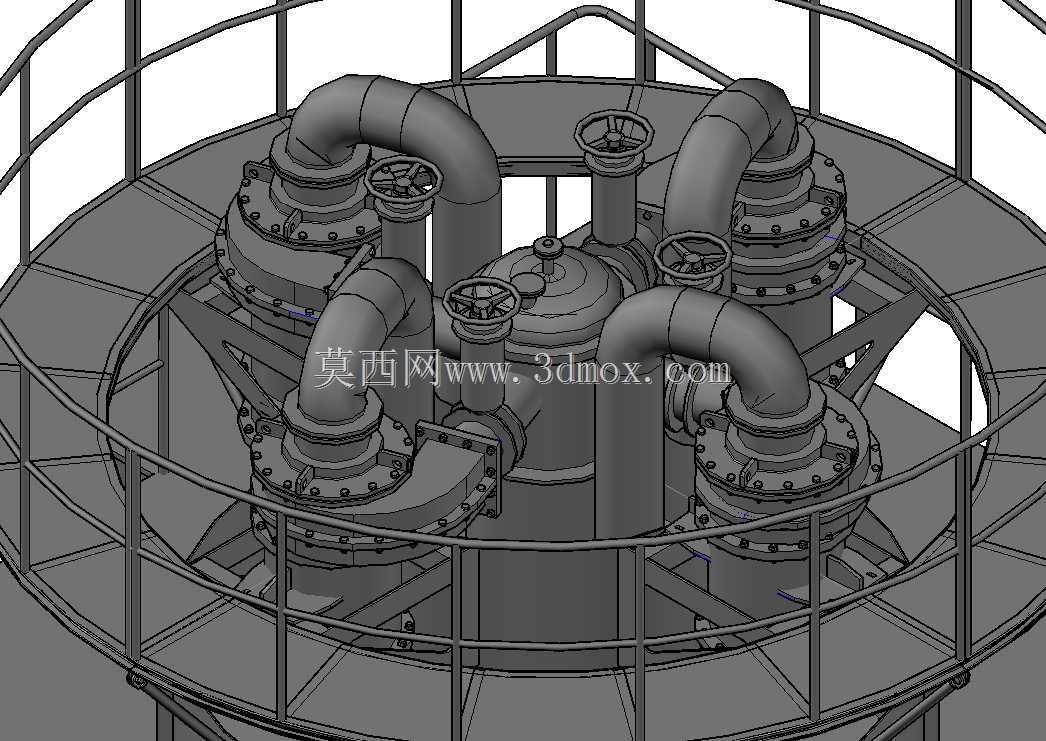

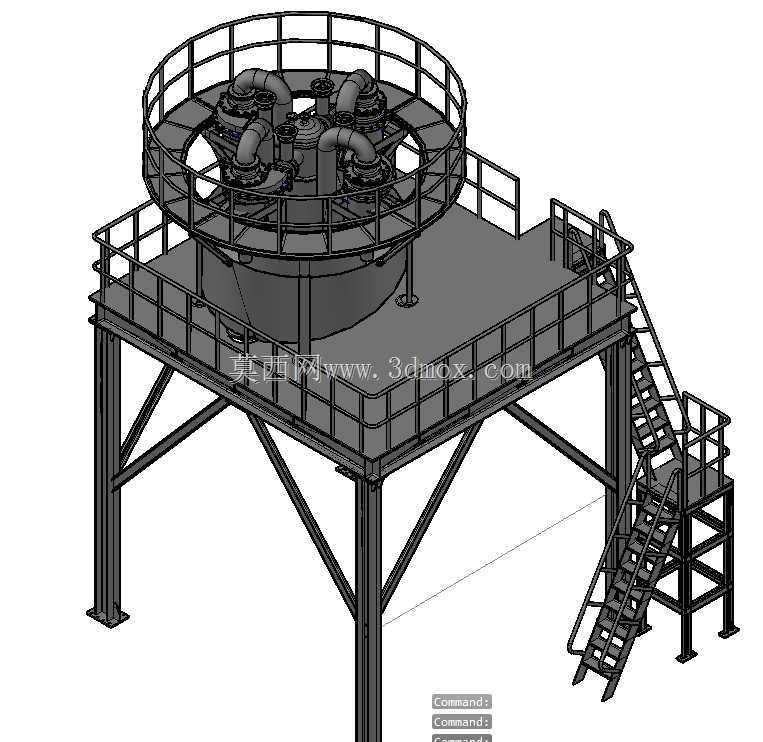

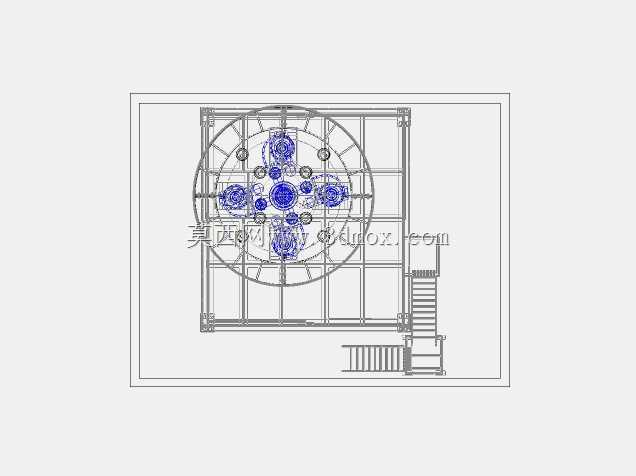

　　这套四组配置的水力旋流器集成结构，主要面向矿山选矿厂的磨矿分级、矿浆脱泥、浓缩脱水作业场景，是选矿流程中衔接磨矿设备与后续选别工序的核心分级单元。整套结构采用高位架空布置，配套带安全护栏的操作检修平台与斜梯，平台高度根据旋流器组的排料落差要求设计，既满足沉砂口与后续给料设备的高差衔接需求，也预留了足够的检修操作空间，护栏高度符合工业作业平台安全规范，斜梯踏步采用防滑结构，侧面设置防护扶手，可满足日常巡检、易损件更换的作业需求。四台旋流器采用环形对称排布在平台中心区域，共用统一的进料分配管汇，进料管采用切向接入结构设计，可保证矿浆以稳定的压力、均匀的流量进入每台旋流器，避免单台设备负荷不均导致的分级效率波动。

　　旋流器主体采用锥段加柱段的经典结构设计，柱段顶部设置溢流收集管路，锥段底部为可更换的沉砂口结构，不同工况下可通过更换不同口径的沉砂口调整分级粒度，适配不同矿物、不同磨矿细度的作业要求。支撑结构采用型钢焊接的框架式支腿，支腿底部设置带地脚螺栓孔的安装底板，可直接与混凝土基础固定，支腿间设置交叉斜撑增强整体结构刚性，避免大流量进料时设备产生共振。整套结构的安装边界需考虑进料管路、溢流管路、沉砂管路的外接空间，斜梯侧需预留不小于1.2米的通行检修通道，平台上方预留吊装空间满足旋流器易损件更换的吊装作业需求。在实际选矿作业中，该结构可单台运行也可多台并联运行，可根据处理矿量灵活调整开启台数，相比单台大规格旋流器，

　　多台并联的配置在处理量波动时分级精度更稳定，同时单台设备检修时不影响整体流程的连续运行，适配中小型选矿厂的连续化生产需求。设计过程中充分考虑了矿浆磨损问题，与矿浆接触的管路、旋流器内壁均预留了耐磨衬里的安装厚度，平台踏板采用花纹钢板或格栅板设计，避免矿浆堆积造成的滑倒风险，管汇的连接位置均采用法兰连接结构，方便磨损后的快速拆换。
