带驱动单元的斜置皮带输送设备结构

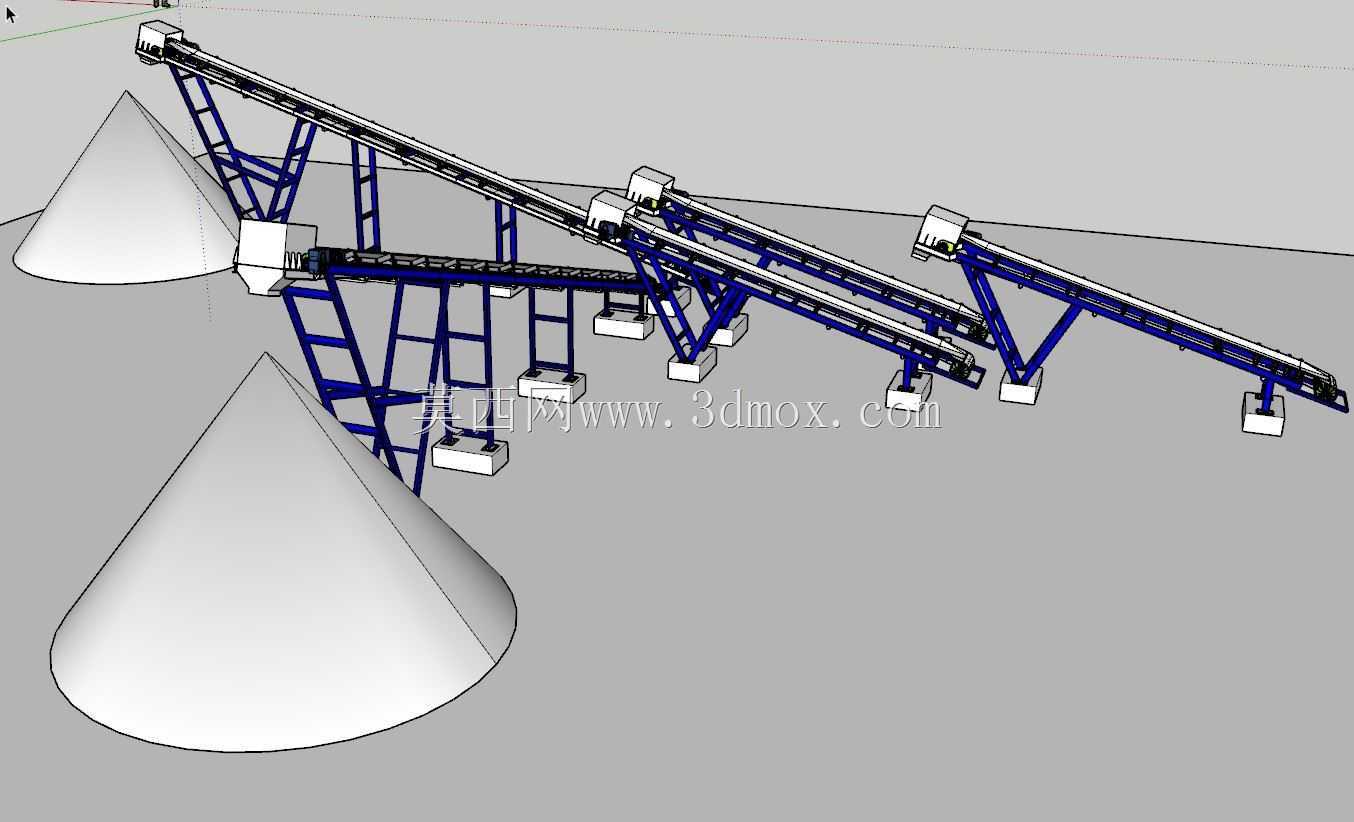

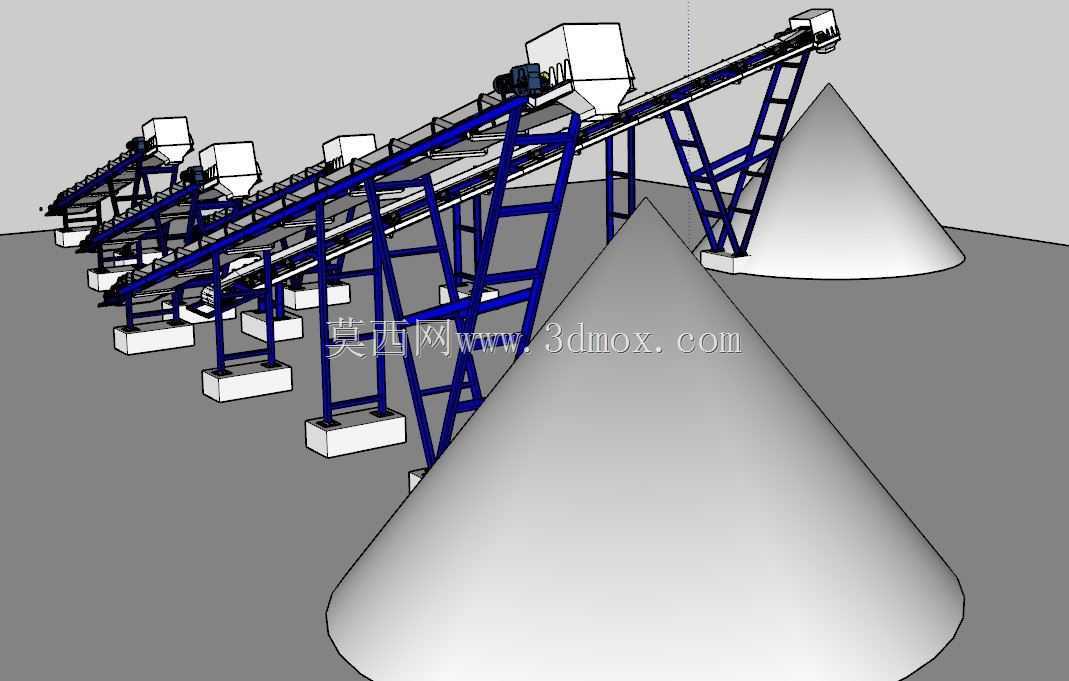

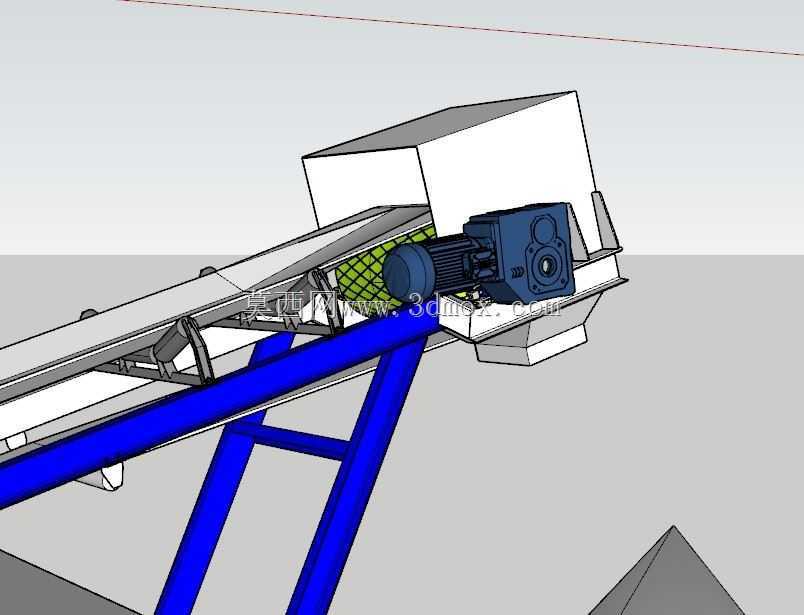

　　在散料、包装件的车间转运场景里，这类斜置皮带输送设备是衔接上下游工序的核心中转单元，常见于粮食加工、建材分装、零散零件分拣的产线布局中，负责将低位来料抬升输送至指定高度的接料点位，替代人工重复搬运作业，降低产线转运的人力损耗。从结构设计逻辑来看，这套输送结构采用倾斜布置的桁架式机架作为承载主体，蓝色型钢焊接的支撑腿通过斜向撑杆形成稳定的三角受力结构，能够抵消皮带运行时的动载荷与物料加载后的静压力，避免长距离斜送时机架出现挠度变形。设备上端集成了驱动单元，采用轴装式减速电机直接驱动主动滚筒，省去了额外的联轴器、传动链结构，既压缩了驱动端的安装空间，也减少了后续运维的传动件损耗点，电机侧的防护格栅能够阻隔散料飞溅进入传动间隙，

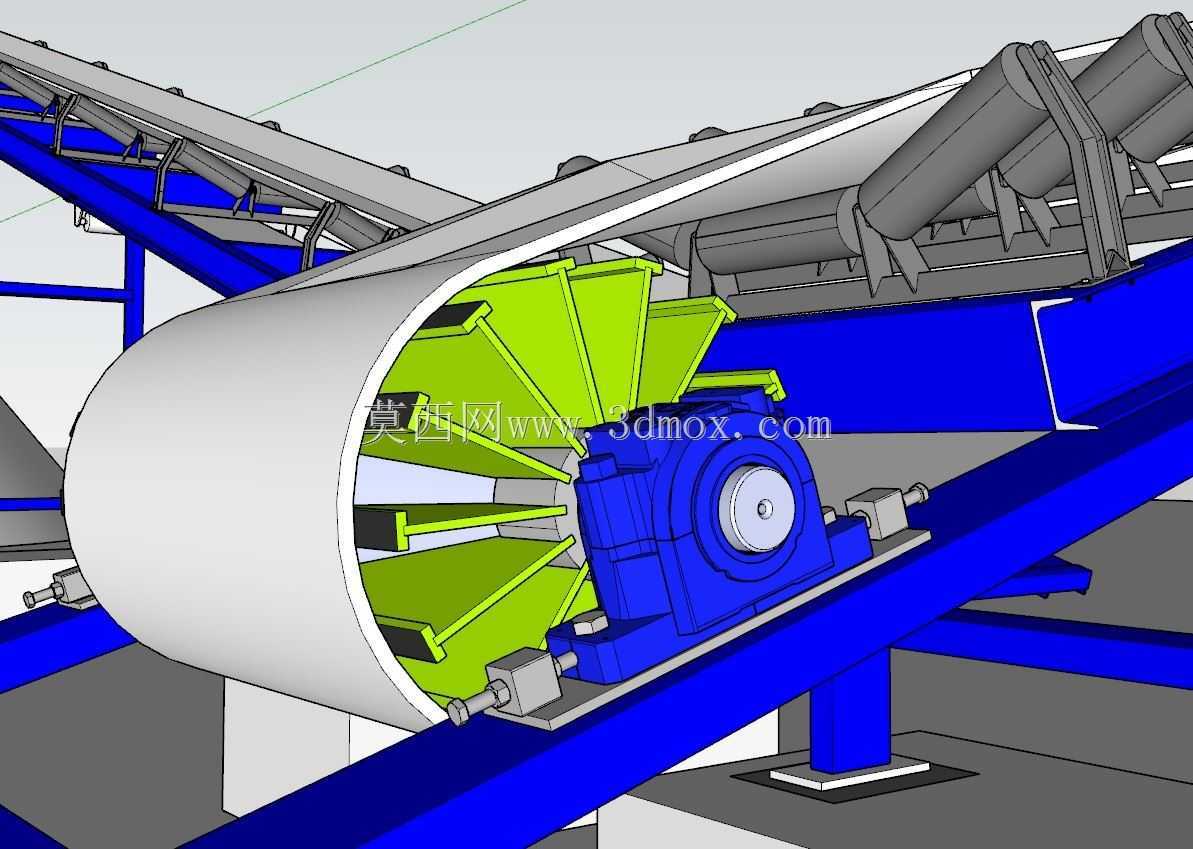

　　避免运行卡滞。接料端设置了扩口式受料斗，斗体下沿贴合皮带承载面，能够引导来料精准落至皮带中部，避免散料撒漏到皮带回程侧，皮带两侧的挡边结构进一步约束物料运行轨迹，适配颗粒状、小块状散料的输送需求，不会在斜升过程中出现物料滚落的问题。设计时需要重点把控安装边界，设备的倾斜角度需要匹配物料的静摩擦角，常规散料输送时倾角控制在18度以内，若输送表面光滑的包装件可适当下调倾角；机架底部的安装脚需要预设膨胀螺栓固定点位，与地面的接触平面要做水平校准，避免皮带运行时出现跑偏问题。驱动端的伸出尺寸需要预留检修空间，电机侧至少留出300mm的操作间隙，方便后续检修时拆解减速电机、更换密封件。皮带张紧结构设置在设备下端的从动滚筒处，

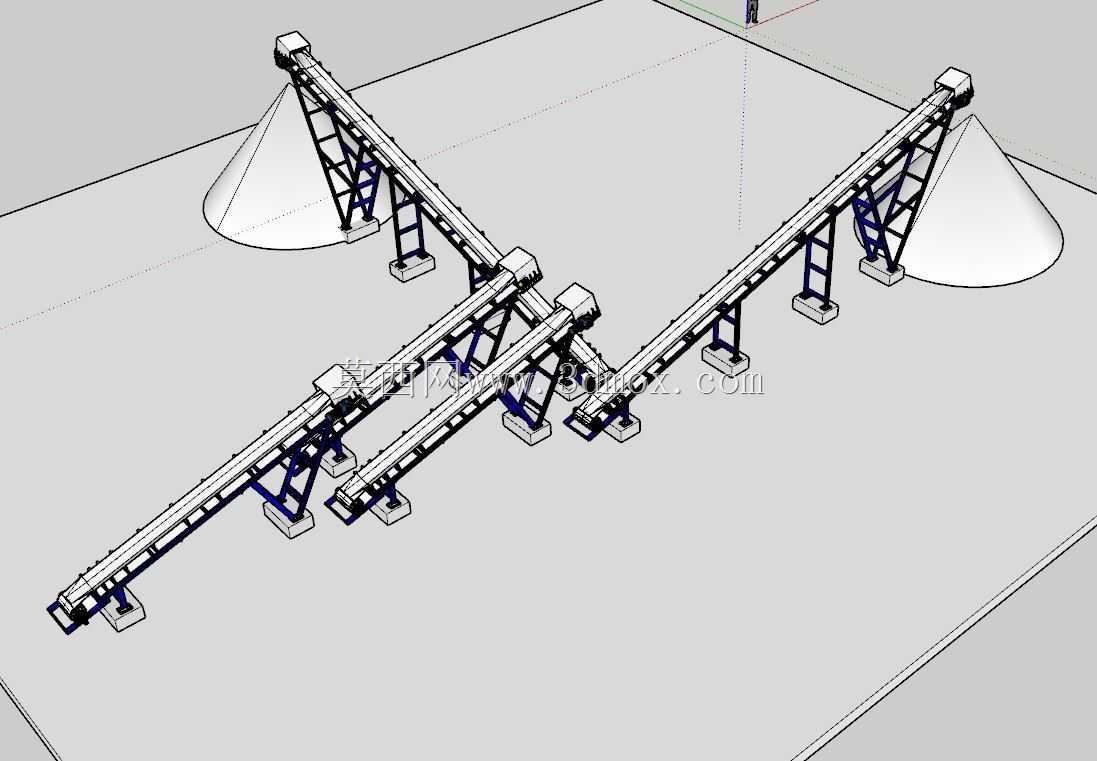

　　通过两侧的调节螺栓调整滚筒轴线平行度，既能张紧皮带避免打滑，也能修正皮带的跑偏量，这种尾部张紧的结构不需要额外占用机架中部空间，不会干涉物料的承载区域。设备的接料斗上方可对接上游的振动给料、料仓卸料装置，出料端可直接衔接筛分设备、包装机或者储料仓，在产线布局时可以根据上下游设备的高度差调整机架支撑腿的长度，适配不同的抬升高度需求，不需要改动主体的桁架结构，具备较好的布局适配性。从建模细节来看，这套结构完整还原了型钢机架的焊接拼接逻辑、驱动电机的安装法兰定位、皮带托辊的排布间距，托辊采用等间距布置，承载侧托辊间距控制在300-400mm区间，回程侧托辊间距适当放大，既保证皮带承载时的支撑刚度，也控制了整体的制造成本。
