带耳轴磁选功能的滚筒筛结构设计

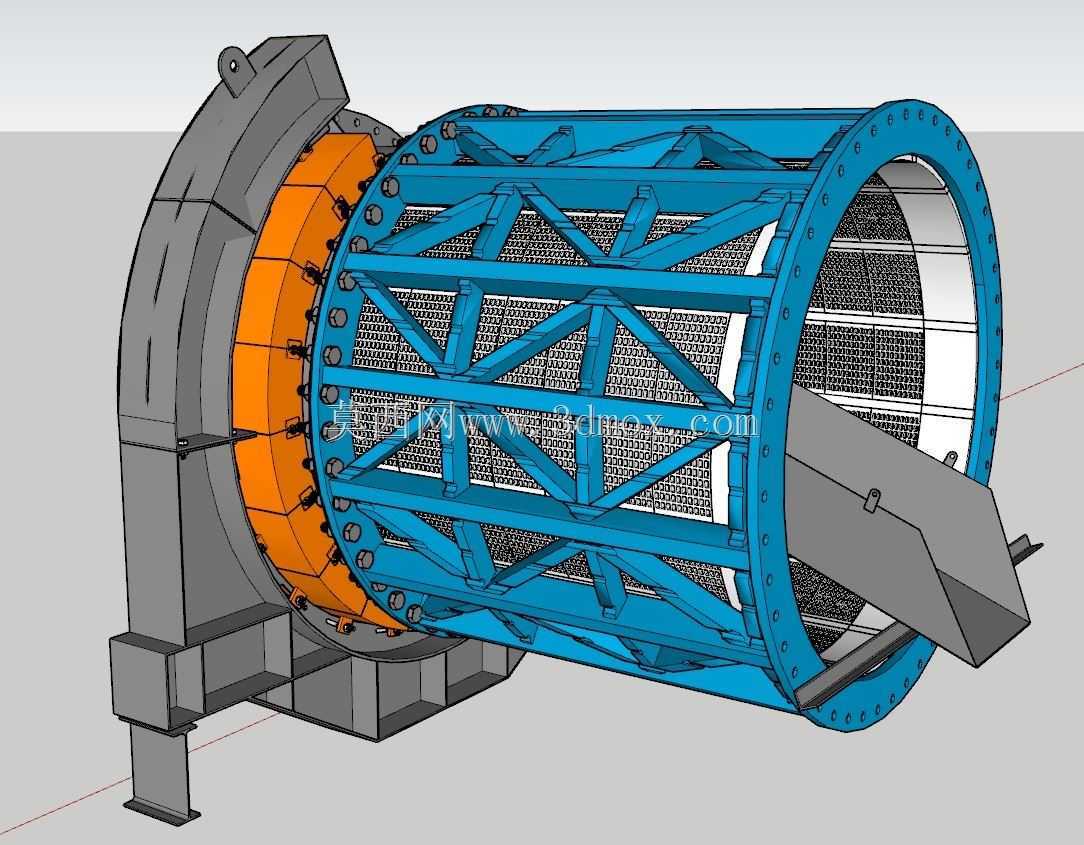

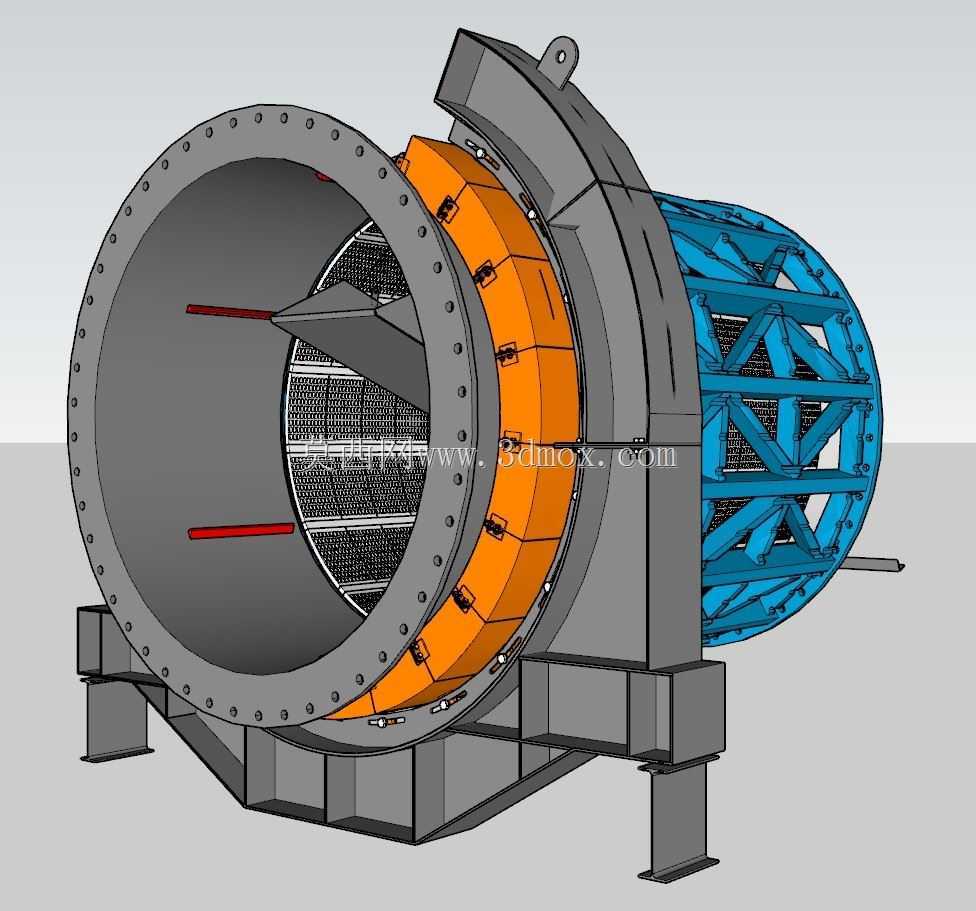

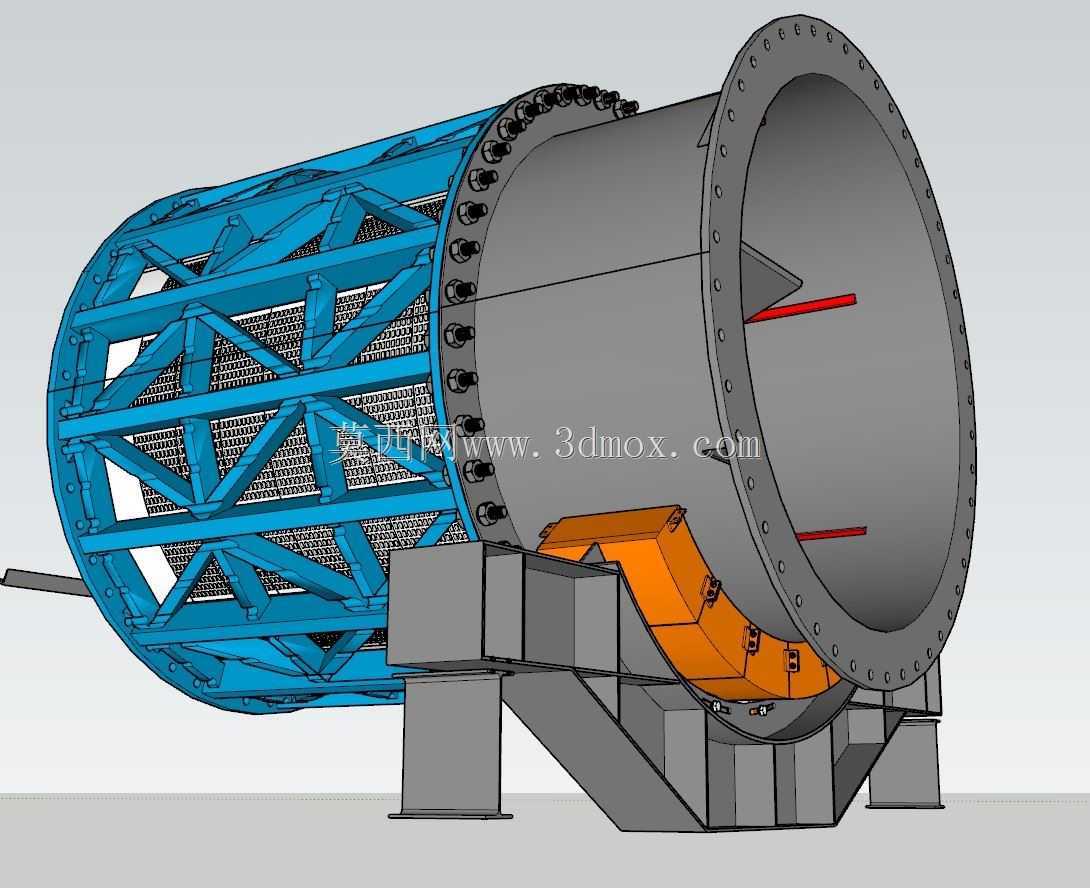

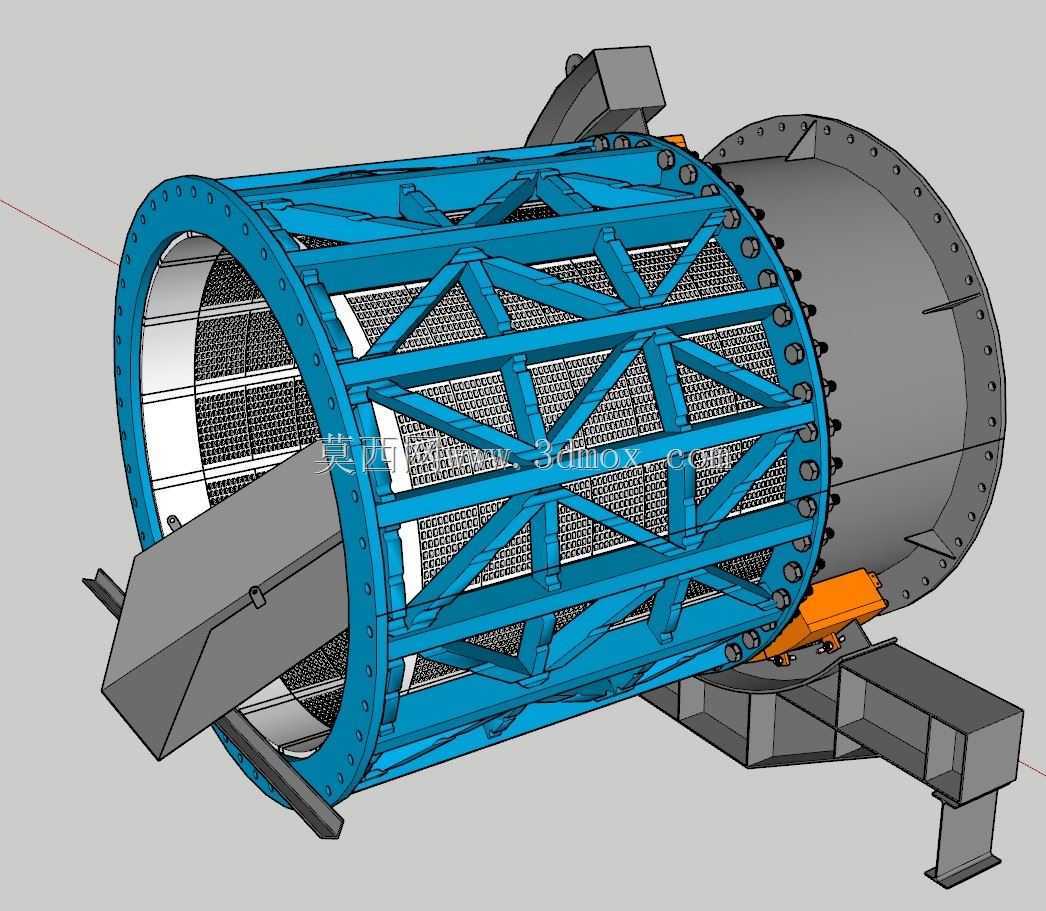

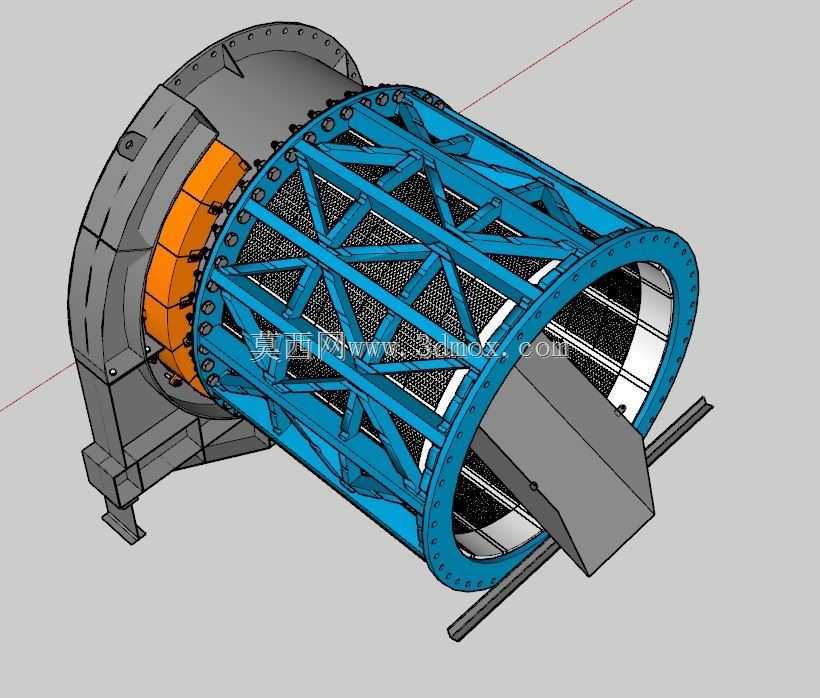

　　该设备主要应用于矿山、固废分选、建材加工等场景的物料分级与磁性杂物剔除工序，可在完成颗粒物料粒径筛分的同时，同步去除混在料流中的铁磁性杂质，避免后续破碎、输送设备被硬质铁件损伤，也能提升最终分选物料的纯净度。设备主体采用筒式筛网搭配桁架式支撑骨架的结构，蓝色的笼式支撑框架沿筒体周向均匀布置斜向加强筋，既保证了大直径筒体的整体刚性，又尽可能降低了筒体自身重量，减少运转过程中的转动惯量，降低驱动端的负载。筒体两端采用法兰连接结构，端侧预留的耳轴结构作为筒体的回转支撑点位，安装时可直接将耳轴落座在配套的轴承座组件上，无需额外设计复杂的支撑托架，能有效缩减现场安装的对位调整工作量。筒体内部铺设冲孔筛网或编织筛网，

　　可根据待处理物料的粒径要求更换不同网孔规格的筛面，满足不同分级粒度的作业需求。筒体侧下方设置的橙色磁系组件为固定安装结构，不随筒体一同回转，当筒体带动物料翻转抛落时，混杂在物料中的铁磁性杂物会被吸附在对应磁系区域的筛网内壁，随筒体转动到无磁区域后自动脱落到专门的杂物收集槽内，实现铁杂的自动分离排出。进料端采用斜向导料槽结构，可直接对接上游皮带输送机或溜槽的出料口，导料槽伸入筒体内部一定长度，避免进料时物料从端侧缝隙撒漏。设备的支撑底座采用型钢焊接结构，预留了地脚螺栓安装孔位，可直接固定在混凝土基础或钢制平台上，安装时需保证两端耳轴的同轴度误差控制在允许范围内，避免运转过程中出现轴承偏磨、筒体窜动的问题。

　　筒体的转速可根据处理物料的特性调整，对于易筛分的干性物料可适当提高转速提升处理量，对于含泥量高、易堵孔的物料可降低转速延长物料在筛面的停留时间，配合筒体内部的导料板实现物料的匀速推进。设计时充分考虑了筛网的更换便利性，支撑骨架上的筛网压条采用快拆式螺栓固定，无需整体拆解筒体即可完成局部筛网的更换维护，降低日常运维的工作量。磁系的磁场覆盖范围经过针对性设计，可保证铁磁性杂物在经过磁选区域时被有效吸附，同时不会因磁场过强导致铁杂夹带非磁性物料，影响分选效果。
