微型伺服舵机Emax ES08A结构设计

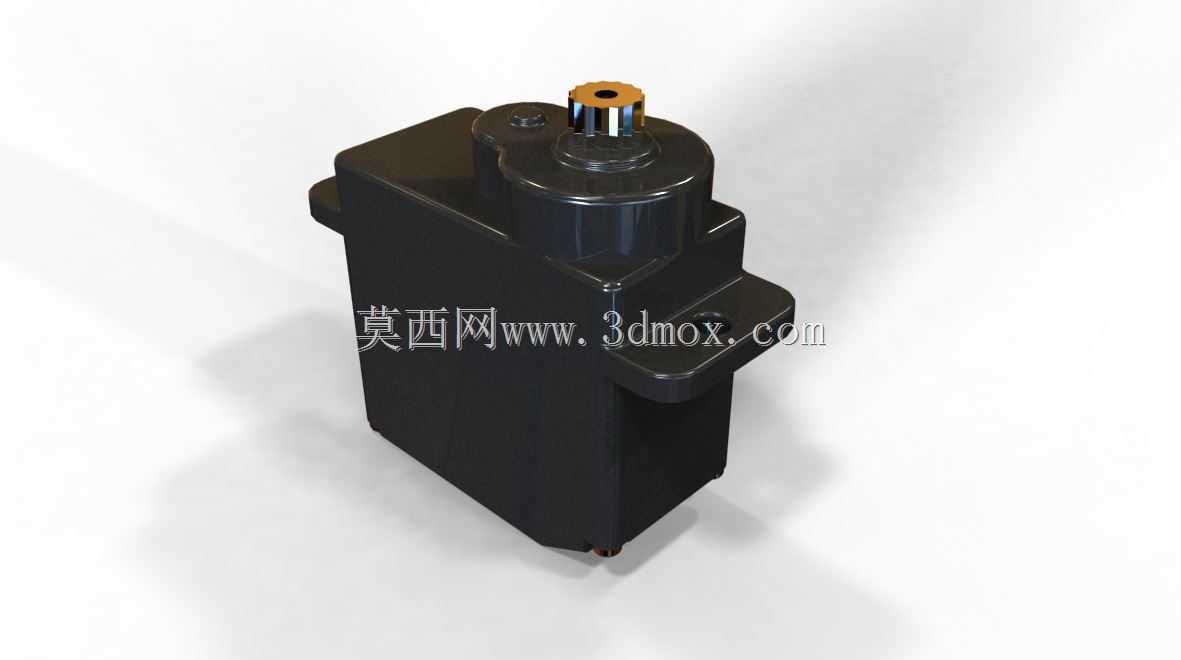

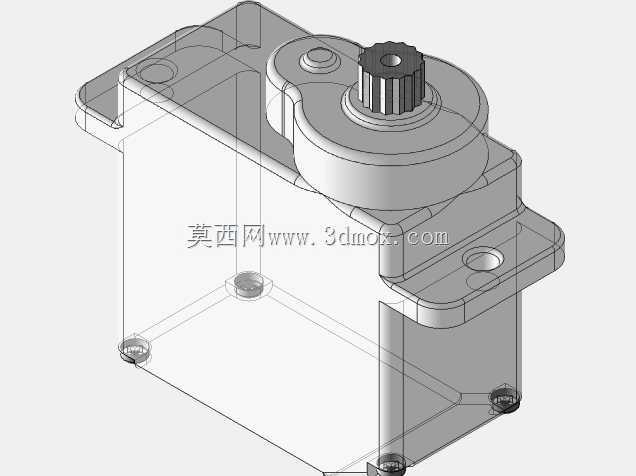

　　在航模舵面控制、小型机器人关节驱动、智能门锁传动以及桌面级自动化小负载工位中，这类微型伺服执行器的应用占比极高，Emax ES08A的结构设计完全围绕小空间内的精准角度输出展开。从三维结构可以看到，整机采用一体化壳体加双侧安装耳的布局，输出轴位于壳体上部的减速腔中心，顶部的花键输出齿可直接匹配标准舵机摇臂，无需额外转接结构。壳体四周预留的安装孔位完全兼容微型舵机的通用安装孔距，安装耳与主体壳体一体成型，既保证了安装时的结构刚性，也避免了额外支架带来的装配累积误差。内部传动路径从直流电机输出端的初级齿轮开始，经过多级减速齿组将高转速低扭矩的动力转化为低转速高扭矩的角度输出，末端输出轴内置定位反馈结构，可实时回传当前转角位置，

　　配合控制信号实现指定角度的锁止。设计阶段优先考虑了狭小安装空间的适配性，主体壳体的方正轮廓可直接嵌入航模机翼、机器人关节的预留槽位，上部突出的减速腔仅占用输出轴周边的极小空间，不会对周边布线、连杆结构造成干涉。实际选型时，安装边界需要重点关注双侧安装耳的孔位间距、输出轴中心到壳体底面的高度，以及输出齿的齿形规格，这些尺寸直接决定摇臂安装后的运动行程是否会与周边结构发生碰撞。壳体侧面的平整面可用于贴装减震泡棉，在航模飞行、机器人快速移动的振动场景下，能降低内部齿轮组受到的冲击，减少齿面磨损。输出轴的轴向定位结构经过优化，可承受摇臂带动负载时产生的径向力，避免长期使用后输出轴出现窜动。这类舵机的动力输出特性偏向小负载快速响应，

　　内部减速齿组的模数经过匹配，既保证了传动精度，也控制了整机重量，在对自重敏感的航模场景中，轻量化的壳体设计不会给整机带来过多负载冗余。结构建模时完整还原了内部齿轮的啮合间隙、壳体的装配止口以及安装孔的倒角细节，可直接用于整机装配的干涉检查，也能作为定制化改装的基础结构参考，比如替换输出摇臂、修改安装固定方式时，都能直接在模型上验证尺寸匹配度，不需要反复测量实物。
