油浸式配电变压器三维结构设计模型

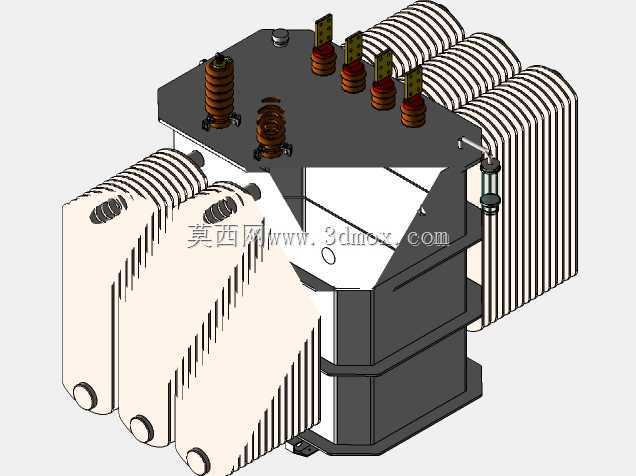

　　该模型还原的是三相油浸式配电变压器的完整结构，这类设备广泛应用于城乡10kV配电网、工业厂区供电系统、商业综合体配电环节，承担着将高压输电电压转换为终端用电电压的核心作用，是配电网中覆盖范围最广、用量最大的电力变换设备。从结构设计来看，模型完整复现了设备的核心组成部分：顶部的高低压绝缘套管按照实际接线排布做了区分，高压侧套管间距更大、绝缘爬距更长，低压侧套管排布更紧凑，对应不同电压等级的绝缘安全距离要求，套管底部与油箱顶盖的密封结构也做了细节还原，能直观看到密封压盖的装配关系。油箱侧面的波纹散热片是这类油浸变压器的典型特征，模型还原了散热片的波浪形褶皱结构，这类结构依靠波纹片的弹性形变补偿变压器油因温度变化产生的体积膨胀，

　　无需额外配置储油柜，能缩小设备整体体积，同时增大散热面积，让变压器运行时绕组和铁芯产生的热量通过油箱壁传导到散热片，借助空气对流完成自然冷却，适配中小容量配电场景的散热需求。模型中油箱内部的铁芯与绕组结构做了半展示处理，能看到三相三柱式铁芯的叠片结构，以及套在铁芯柱上的高、低压绕组排布，低压绕组在内侧靠近铁芯，高压绕组在外侧，绕组之间的绝缘间隙、端部的绝缘压紧结构都有体现，符合油浸变压器的实际绕组排布逻辑，能帮助设计人员理解内部电磁部件的装配关系。从安装边界来看，模型还原了油箱底部的安装固定脚，预留了与基础槽钢配合的安装孔位，可直接用于配电房布置、台架安装的场景模拟，

　　设备整体的外形尺寸比例符合常规10kV级200-630kVA容量段油浸变压器的实际尺寸范围，高低压套管的接线端高度、散热片外沿到油箱本体的距离、顶部吊环的位置都符合实际吊装、接线的操作空间要求，可用于配电设计中的设备占位校验、接线路径规划。在细节设计上，模型还还原了油箱侧壁的油位指示装置、放油阀结构，以及顶部的分接开关操作位置，这些附属部件虽然体积不大，但都是变压器日常运维、电压调整、检修放油的必备结构，在做配套的配电设施设计时，这些部件的位置直接影响运维操作空间的预留，模型的细节还原能让结构设计人员在方案阶段就规避运维空间不足的问题。不同于简化的设备示意模型，该模型的各部件装配关系完全符合实际生产的装配逻辑，散热片与油箱的焊接位置、套管与顶盖的密封配合、绕组与铁芯的套装关系都没有出现结构干涉，可用于变压器结构教学、新员工装配培训，也能作为配电系统三维数字化交付的设备族库素材，适配电力工程三维设计的设备建模需求。
