小型舵机用伺服执行机构三维结构设计

　　在小型自动化执行场景里，这类蓝壳舵机结构的伺服执行件是很常见的动力输出单元，常被用在航模舵面控制、小型机械臂关节驱动、教学实验平台动作执行、智能门锁锁舌驱动、桌面级自动化工位的小件拨送机构里，核心作用是接收控制信号后输出指定角度的回转动作，同时匹配对应扭矩带动负载完成预设的位置切换，相比普通直流电机它自带位置反馈闭环，不需要额外加装编码器就能实现角度的精准定位，对于小空间、低负载的点位动作场景适配性很强。

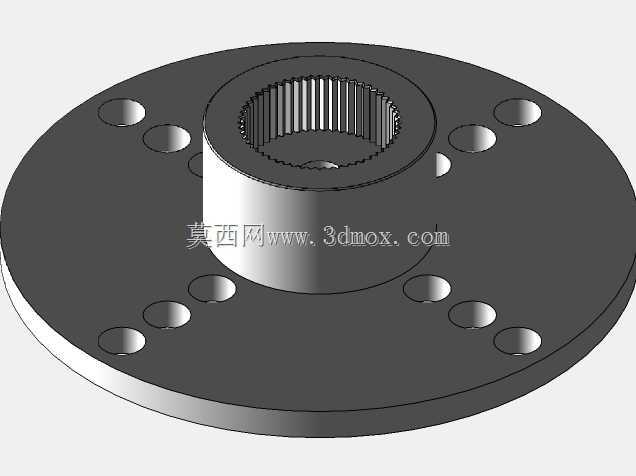

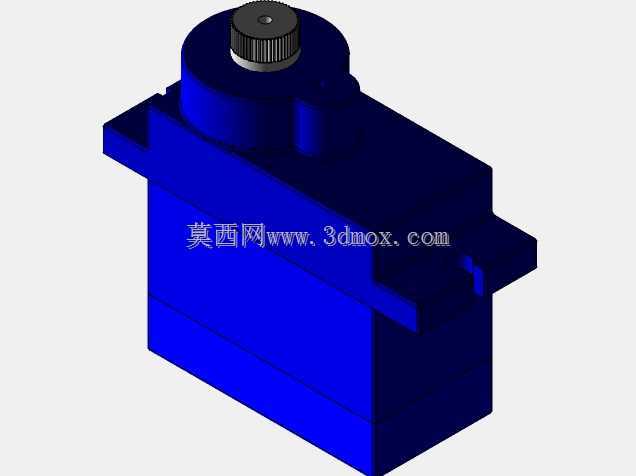

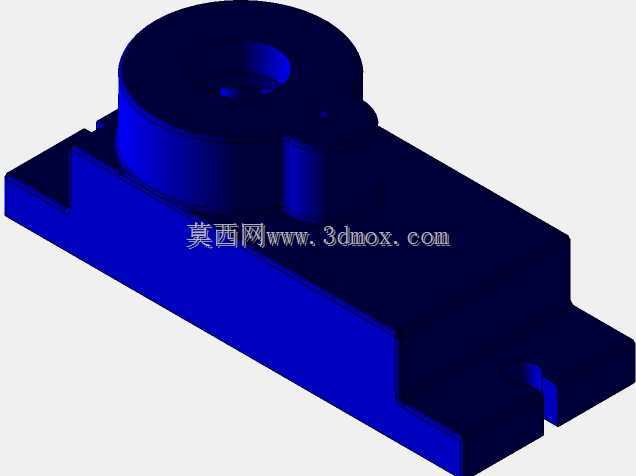

　　从结构设计思路来看，这个模型还原了常规塑胶壳舵机的典型布局，主体采用方块式基座加顶部输出轴的排布，基座两侧预留的带安装孔凸耳是核心安装边界，安装时可以通过M2或者M2.5的螺丝直接固定在安装基板上，不需要额外设计转接支架，基座的整体长宽尺寸控制在40mm级别的区间，高度不含输出轴的部分大概在35mm左右，输出轴顶部的齿盘是标准的25T舵机齿规格，可以直接匹配市面上通用的舵机摇臂、舵盘配件，不需要单独定制传动连接件，顶部输出轴的凸台做了加高处理，能避免摇臂安装后和壳体上盖产生摩擦干涉，输出轴根部的金属衬套结构在模型里也做了还原，这个结构是用来承受径向负载的，避免塑胶壳体直接承受轴的作用力导致磨损松旷。

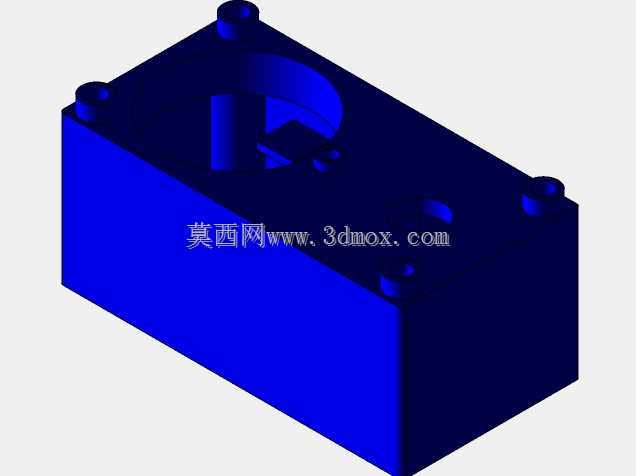

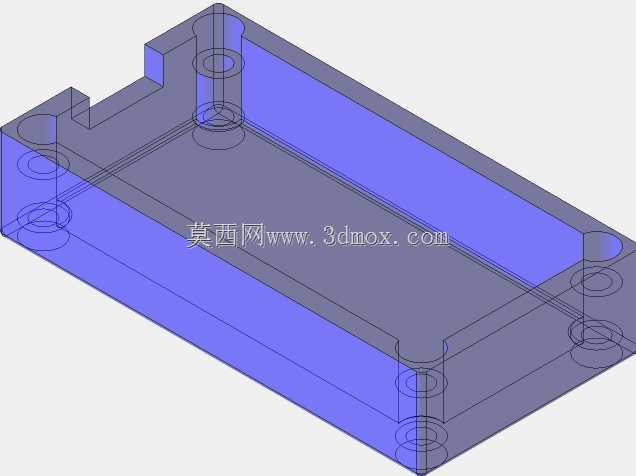

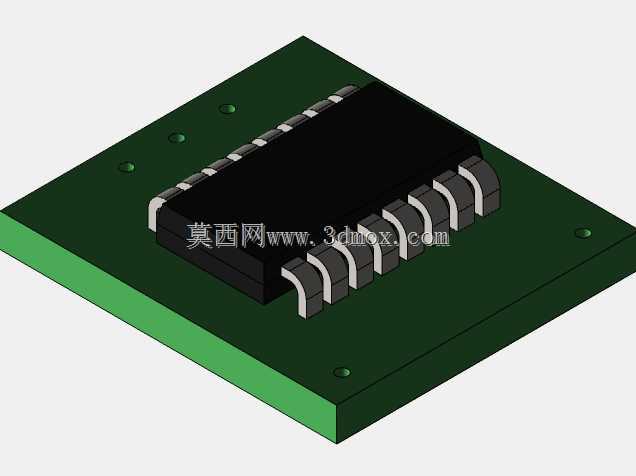

　　壳体部分的设计做了等壁厚处理，壁厚大概在1.8mm到2mm之间，既可以保证内部容纳减速齿轮组、控制电路板、电位器和直流电机的空间，又能控制整体的重量，壳体侧面的分型线位置做了细微的止口结构，上下盖装配的时候可以直接扣合定位，不需要额外做定位柱就能保证装配的同轴度，输出轴旁边的小凸台是走线预留的位置，实际产品里这个位置会引出三根控制电源线，分别是电源正、电源地和信号输入线，模型里虽然没有做走线的细节，但预留的凸台空间刚好对应出线口的位置，不会和安装面产生挤压。

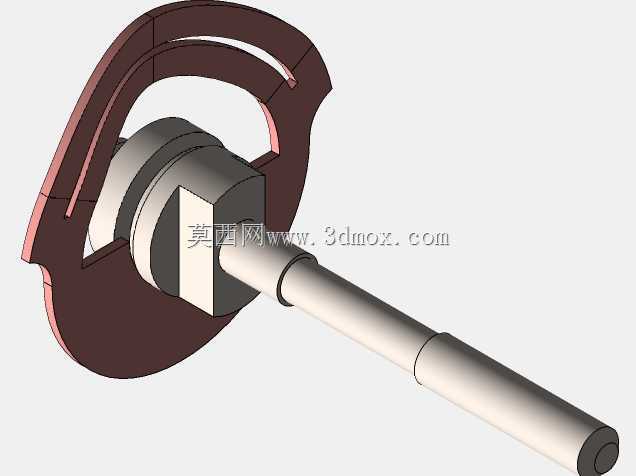

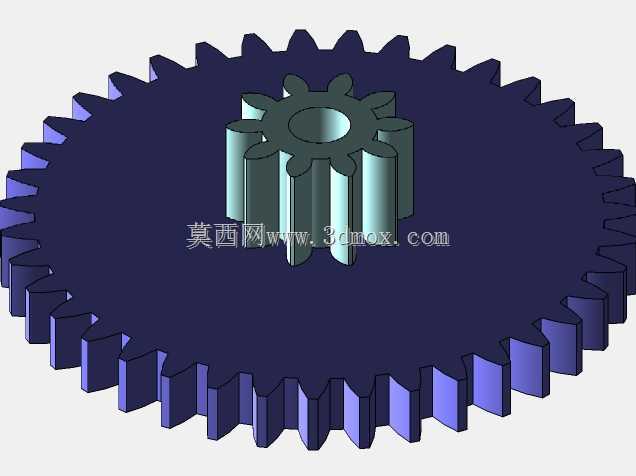

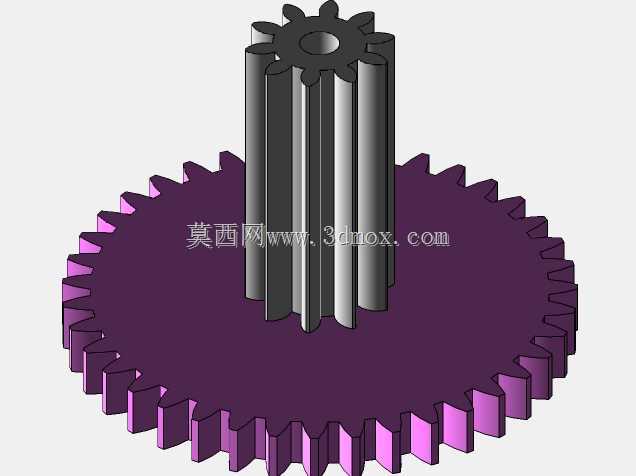

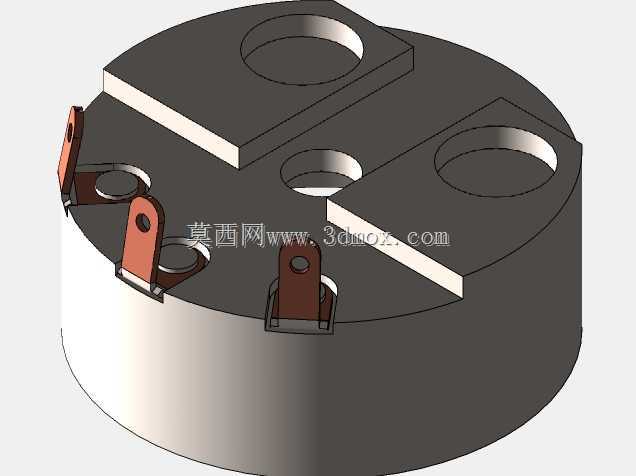

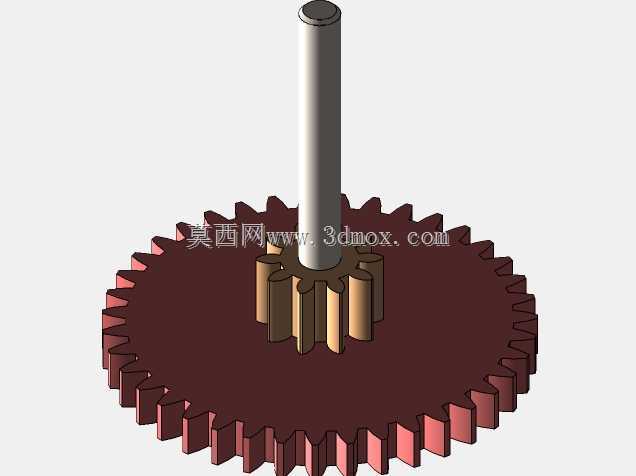

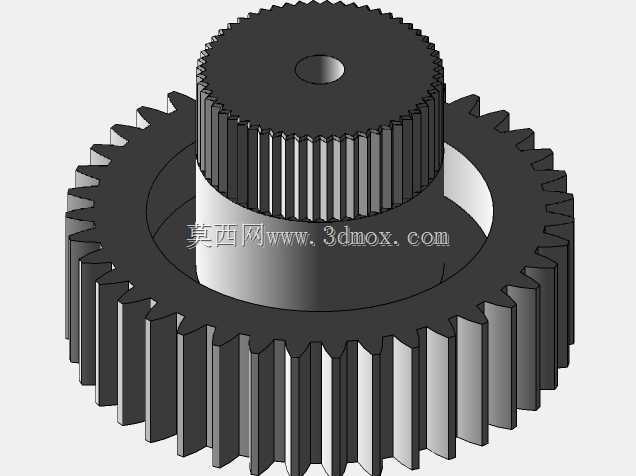

　　功能特性上，这类伺服执行件的输出角度一般是0到180度的可控范围，部分改款可以实现连续回转，模型里的内部齿轮组虽然做了外观包覆，但从壳体的尺寸可以推算出内部是三级直齿减速结构，把电机的高转速低扭矩输出转换成低转速高扭矩的轴端动作，输出轴末端连接的电位器用来实时反馈轴的转动角度，和控制电路形成闭环，当输入的PWM信号对应的角度和电位器反馈的角度存在差值时，电路就会驱动电机转动直到差值消除，实现精准的位置保持。

　　做这类结构的三维建模时，首先要确定安装孔的中心距尺寸，这是用户选型时最先关注的安装边界，两个安装耳的孔位中心距必须和通用舵机的安装尺寸保持一致，否则用户拿到模型后没法直接套用在现有安装结构上；其次是输出轴的齿形参数，25T的齿距、齿顶圆直径必须符合通用标准，不然配套的标准摇臂没法装配；壳体的外形倒角做了R0.5的处理，既避免注塑生产时的尖角应力集中，也不会让整体外观显得过于生硬；输出轴顶部的一字槽是用来做舵机中位校准的，装配时可以通过一字槽判断轴的初始中位位置，方便用户调试时找正零位。

　　在实际选型应用时，这类结构的伺服件要注意安装面的平面度，要是安装面凹凸不平，锁付安装螺丝的时候会导致塑胶壳体变形，挤压内部的齿轮组导致转动卡滞，所以建模时安装耳的底面和基座的底面做了共面处理，保证锁付后整个壳体的受力均匀；输出轴的轴向窜动间隙在设计时预留了0.1mm左右的间隙，避免温度变化导致壳体膨胀把轴卡死；壳体内部的筋位结构虽然从外观看不到，但从壳体的外凸加强筋位置可以对应内部的支撑筋，用来固定内部的电机和电路板，避免震动的时候内部元件移位。

　　很多刚接触小型自动化结构设计的工程师容易忽略舵机输出轴的径向负载限制，这类塑胶壳舵机的输出轴不能承受太大的径向力，要是用来带动偏心负载的话，最好在负载端加装辅助支撑，不要让轴直接承受悬臂的弯矩，这个模型里输出轴的凸台高度刚好可以让摇臂的安装面和轴承衬套的端面贴合，把径向力直接传递到衬套上，减少轴本身的受力，这个细节在建模的时候是很重要的，要是凸台做矮了，摇臂的受力点就会落在轴的悬臂段，很容易导致轴弯曲或者衬套过早磨损。
